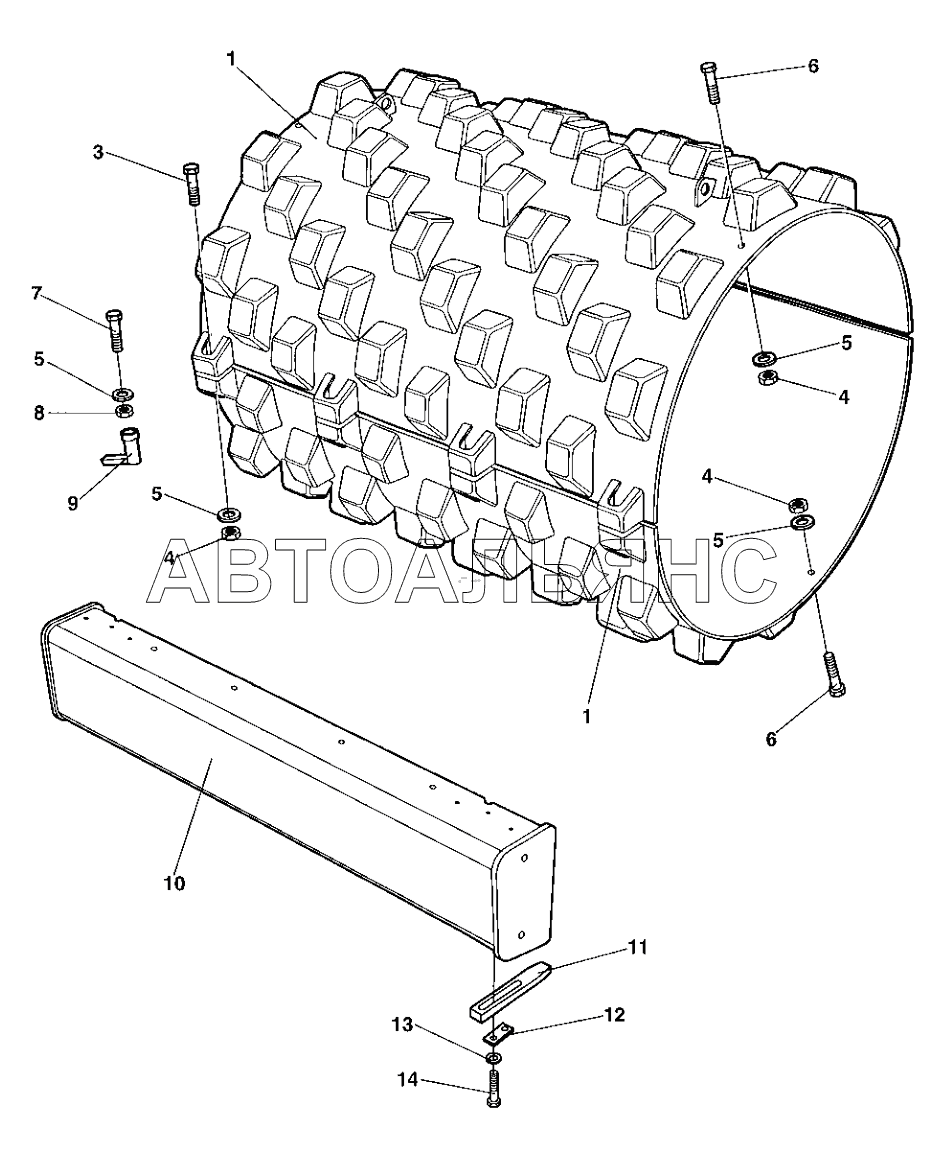

Pad shell CA250D. Каталог 2011г.

Tool equipment CA250D Dy-Mic CA250D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pad shell

Заводской номер: 4700382139 Количество на модель: 2
4700382139
2
3

Номер детали на чертеже:

3

Screw

Заводской номер: 4700500286 Количество на модель: 8
4700500286
8
4

Номер детали на чертеже:

4

Lock nut

Заводской номер: 4700586022 Количество на модель: 12
4700586022
12
5

Номер детали на чертеже:

5

Steel plain washer

Заводской номер: 4700904233 Количество на модель: 16
4700904233
16
6

Номер детали на чертеже:

6

Hex. screw

Заводской номер: 4700500206 Количество на модель: 4
4700500206
4
7

Номер детали на чертеже:

7

Mounting screw

Заводской номер: 4700382572 Количество на модель: 4
4700382572
4
8

Номер детали на чертеже:

8

Lock nut

Заводской номер: 4700570015 Количество на модель: 4
4700570015
4
9

Номер детали на чертеже:

9

Hexagon sleeve

Заводской номер: 4700382571 Количество на модель: 1
4700382571
1
10

Номер детали на чертеже:

10

Cross beam

Заводской номер: Crossbeam Количество на модель: 1
Crossbeam
1
11

Номер детали на чертеже:

11

Scraper tooth

Заводской номер: 4700376551 Количество на модель: 18
4700376551
18
12

Номер детали на чертеже:

12

Holder

Заводской номер: 4700376622 Количество на модель: 18
4700376622
18
13

Номер детали на чертеже:

13

Steel plain washer

Заводской номер: 4700904232 Количество на модель: 36
4700904232
36
14

Номер детали на чертеже:

14

Hex. screw

Заводской номер: 4700500165 Количество на модель: 36
4700500165
36
