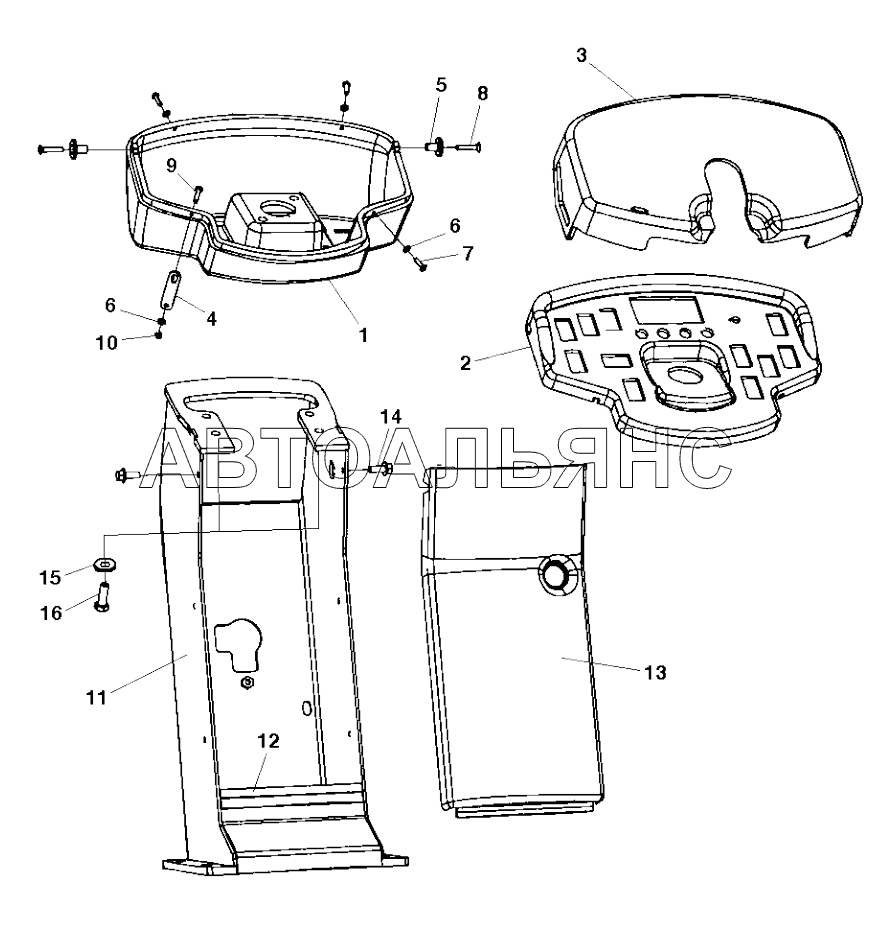

Control panel CA250D. Каталог 2011г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1

Номер детали на чертеже:

1

Control panel holder

Заводской номер: 4700387720 Количество на модель: 1
4700387720
1
2

Номер детали на чертеже:

2

Control panel

Заводской номер: 4700391784 Количество на модель: 1
4700391784
1
3

Номер детали на чертеже:

3

Control panel cover

Заводской номер: 4700387227 Количество на модель: 1
4700387227
1
4

Номер детали на чертеже:

4

Latch

Заводской номер: 4700387545 Количество на модель: 1
4700387545
1
5

Номер детали на чертеже:

5

Bushing

Заводской номер: 4700357855 Количество на модель: 2
4700357855
2
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4700904281 Количество на модель: 4
4700904281
4
7

Номер детали на чертеже:

7

Screw

Заводской номер: 4700904653 Количество на модель: 3
4700904653
3
8

Номер детали на чертеже:

8

Screw

Заводской номер: 4700513017 Количество на модель: 2
4700513017
2
9

Номер детали на чертеже:

9

Screw

Заводской номер: 4700500007 Количество на модель: 1
4700500007
1
10

Номер детали на чертеже:

10

Nut

Заводской номер: 4700791476 Количество на модель: 1
4700791476
1
11

Номер детали на чертеже:

11

Control panel column

Заводской номер: 4700378335 Количество на модель: 1
4700378335
1
12

Номер детали на чертеже:

12

Edge trim

Заводской номер: 4700902166 Количество на модель: 1
4700902166
1
13

Номер детали на чертеже:

13

Column cover

Заводской номер: 4700387226 Количество на модель: 1
4700387226
1
14

Номер детали на чертеже:

14

Screw

Заводской номер: 4700500505 Количество на модель: 2
4700500505
2
15

Номер детали на чертеже:

15

Washer

Заводской номер: 4700904230 Количество на модель: 4
4700904230
4
16

Номер детали на чертеже:

16

Hex. screw

Заводской номер: 4700500029 Количество на модель: 4
4700500029
4
