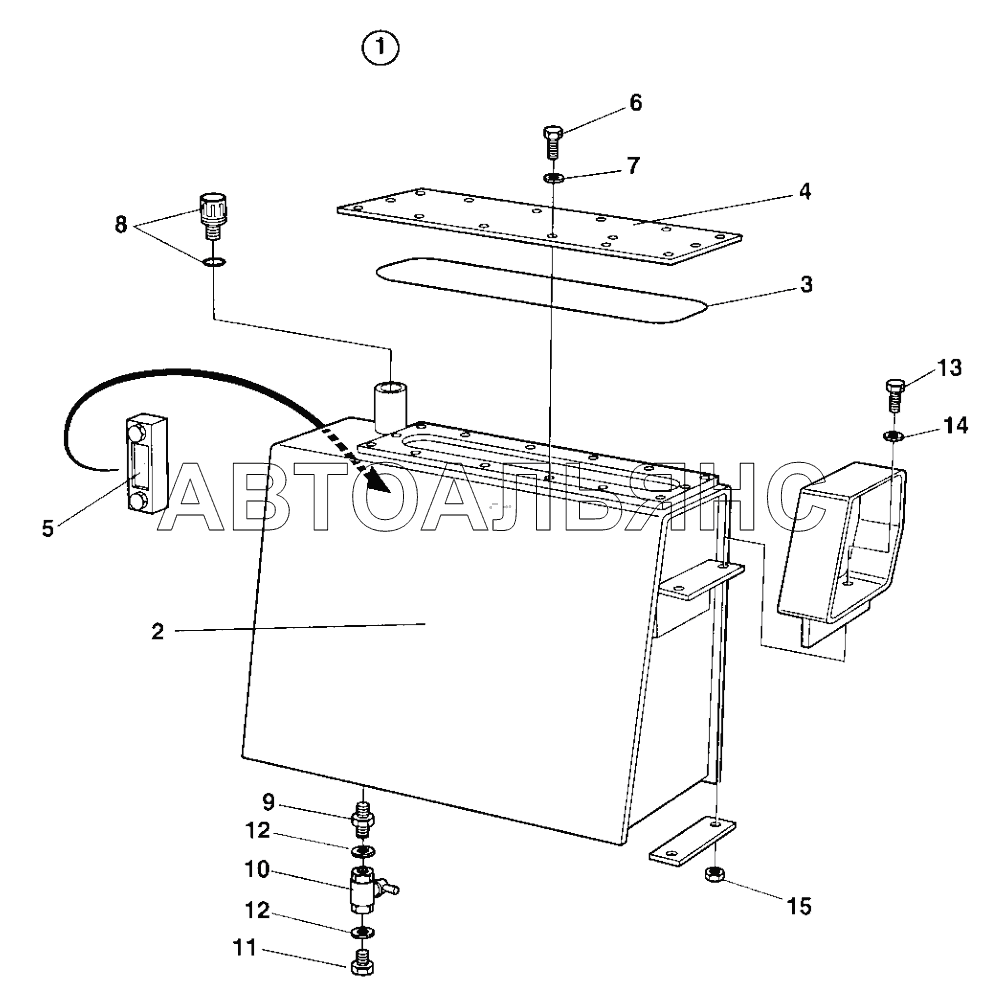

Hydraulic oil tank CA250D. Каталог 2011г.

Brake system CA250D Central test panel hydraulic Option CA250D

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic oil tank, cpl

Заводской номер: 4700392981 Количество на модель: 1
4700392981
1
2

Номер детали на чертеже:

2

Hydraulic oil tank

Заводской номер: 4700392986 Количество на модель: 1
4700392986
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 4700349880 Количество на модель: 1
4700349880
1
4

Номер детали на чертеже:

4

Cover

Заводской номер: 4700349879 Количество на модель: 1
4700349879
1
5

Номер детали на чертеже:

5

Oil level glass

Заводской номер: 4700989151 Количество на модель: 1
4700989151
1
6

Номер детали на чертеже:

6

Hex. screw

Заводской номер: 4700500019 Количество на модель: 14
4700500019
14
7

Номер детали на чертеже:

7

Washer

Заводской номер: 4700904229 Количество на модель: 14
4700904229
14
8

Номер детали на чертеже:

8

Ventilating filter

Заводской номер: 4700357138 Количество на модель: 1
4700357138
1
9

Номер детали на чертеже:

9

Adapter

Заводской номер: 4700791119 Количество на модель: 1
4700791119
1
10

Номер детали на чертеже:

10

Ball valve

Заводской номер: 4700233304 Количество на модель: 1
4700233304
1
11

Номер детали на чертеже:

11

Steel plug threaded

Заводской номер: 4700232039 Количество на модель: 1
4700232039
1
12

Номер детали на чертеже:

12

Washer sealing

Заводской номер: 4700791120 Количество на модель: 2
4700791120
2
13

Номер детали на чертеже:

13

Hexagon head screw

Заводской номер: 4700500030 Количество на модель: 4
4700500030
4
14

Номер детали на чертеже:

14

Washer

Заводской номер: 4700904567 Количество на модель: 4
4700904567
4
