Установка датчиков ДКБ ДС-143.03.16.000 ДС-143А. Каталог 1991г.

Вид отображения:

Детали справа

По ширине экрана

ДС-143.03.16.000

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

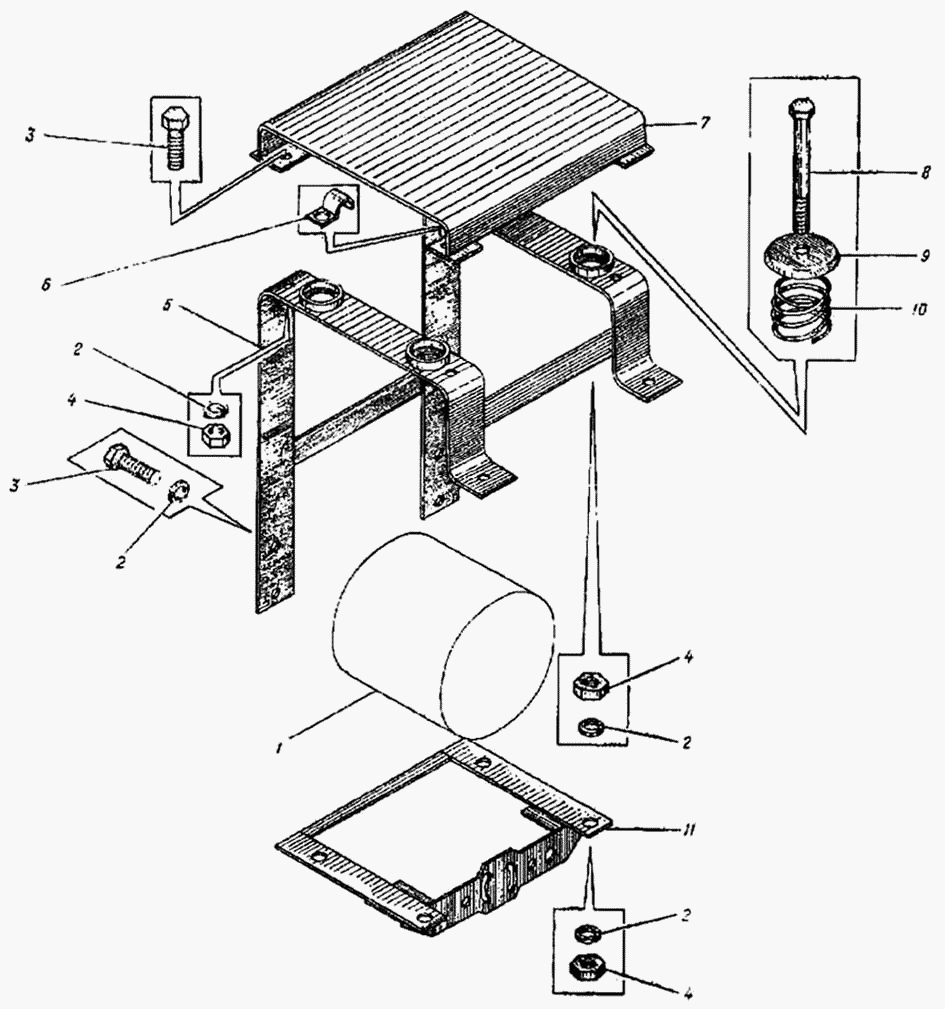

Установка датчика ДКБ

Заводской номер: ДС-143.03.16.000 Количество на модель:

ДС-143.03.16.000

Номер детали на чертеже:

Датчик ДКБ (в комплекте системы ПРОФИЛЬ 30)

Заводской номер: АЖЕ 5.132.009 Количество на модель: 1

АЖЕ 5.132.009

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г 6402 Количество на модель: 18

8.65Г 6402

Номер детали на чертеже:

Болт

Заводской номер: М8Х25 7796 Количество на модель: 10

М8Х25 7796

Номер детали на чертеже:

Гайка

Заводской номер: М8 5915 Количество на модель: 12

М8 5915

Номер детали на чертеже:

Кронштейн

Заводской номер: ДС-143.03.16.100 Количество на модель: 1

ДС-143.03.16.100

Номер детали на чертеже:

Скоба

Заводской номер: 1-12 22061-161 Количество на модель: 1

1-12 22061-161

Номер детали на чертеже:

Крышка

Заводской номер: ДС-143.03.16.300 Количество на модель: 1

ДС-143.03.16.300

Номер детали на чертеже:

Болт

Заводской номер: М8Х70 7796 Количество на модель: 4

М8Х70 7796

Номер детали на чертеже:

Колпачок

Заводской номер: ДС-126.03.35.101 Количество на модель: 4

ДС-126.03.35.101

Номер детали на чертеже:

Пружина

Заводской номер: ДС-126.03.35.102 Количество на модель: 4

ДС-126.03.35.102

Номер детали на чертеже:

Кронштейн

Заводской номер: ДС-143.03.16.200 Количество на модель: 1

ДС-143.03.16.200

016866

200 (6200) 200

Код: 016866

Артикул: 200 (6200), 200

Производитель:

Вернуться в раздел каталога

Номер	ДС-143.03.16.000
Наименование	Установка датчика ДКБ
