Гидроцилиндр подъема тяговой рамы ЦГ-100.50х1250.48 (ДЗ-122.08.06.000) ДЗ-122Б. Каталог 2008г.

Гидроцилиндр складывания рамы ЦГ-100.50х320.795.11 (ДЗ-122Б.08.29.000) ДЗ-122Б Гидроцилиндр выноса тяговой рамы ЦГ-100.50х1250.48-01 (ДЗ-122.08.06.000-01) ДЗ-122Б

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

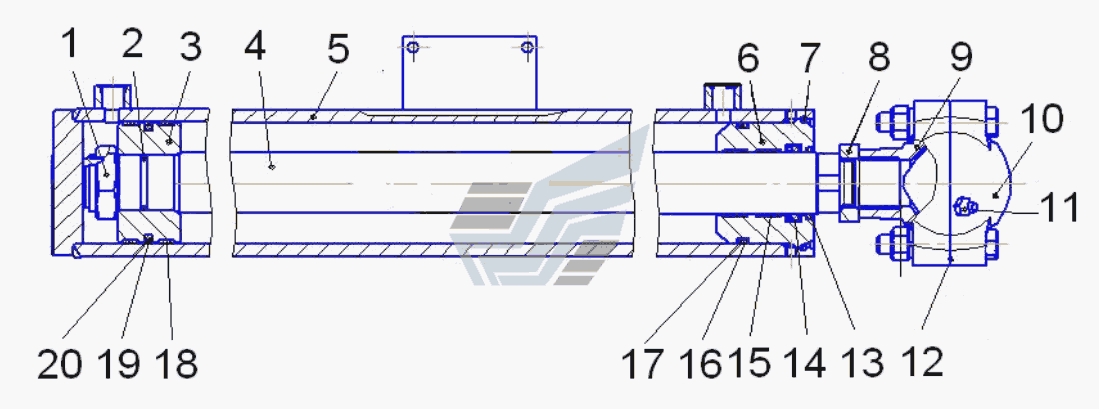

Номер детали на чертеже:

1

Гайка

Заводской номер: ЦГП2-110.1120.11.064 Количество на модель: 1

ЦГП2-110.1120.11.064

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 9833.037-045-46-2-2 Количество на модель: 1

9833.037-045-46-2-2

1

041628

037-045-46 037-045-46-2-2

Код: 041628

Артикул: 037-045-46, 037-045-46-2-2

Производитель:

781847

БЕЛАРУСЬРЕЗИНОТЕХНИКА

037-045-46-2-2

Код: 781847

Артикул: 037-045-46-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

3

Номер детали на чертеже:

3

Поршень

Заводской номер: ЦГ-100.50х560.31.023 Количество на модель: 1

ЦГ-100.50х560.31.023

1

4

Номер детали на чертеже:

4

Шток

Заводской номер: ЦГ-100.50х1250.33.024 Количество на модель: 1

ЦГ-100.50х1250.33.024

1

5

Номер детали на чертеже:

5

Корпус в сборе

Заводской номер: ЦГ-100.50х1250.48.007 Количество на модель: 1

ЦГ-100.50х1250.48.007

1

6

Номер детали на чертеже:

6

Крышка передняя

Заводской номер: ЦГ-100.50х560.31.021 Количество на модель: 1

ЦГ-100.50х560.31.021

1

7

Номер детали на чертеже:

7

Кольцо стопорное

Заводской номер: ЦГ-100.50х560.31.031 Количество на модель: 1

ЦГ-100.50х560.31.031

1

8

Номер детали на чертеже:

8

Гайка

Заводской номер: ЦГ-2-100.50х140.01.064 Количество на модель: 1

ЦГ-2-100.50х140.01.064

1

9

Номер детали на чертеже:

9

Крышка

Заводской номер: 557-1.08.49.002-01 Количество на модель: 1

557-1.08.49.002-01

1

10

Номер детали на чертеже:

10

Крышка шаровая

Заводской номер: 557-1.08.07.001 Количество на модель: 1

557-1.08.07.001

1

11

Номер детали на чертеже:

11

Масленка

Заводской номер: 19853.1.3 Количество на модель: 1

19853.1.3

1

12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 557.08.47.003 Количество на модель: 3

557.08.47.003

3

13

Номер детали на чертеже:

13

Грязесъемник

Заводской номер: WR-050 Количество на модель: 1

WR-050

1

14

Номер детали на чертеже:

14

Уплотнение штока

Заводской номер: UR-050-065-13 Количество на модель: 1

UR-050-065-13

1

15

Номер детали на чертеже:

15

Кольцо опорно-направляющее

Заводской номер: G2-050-055-20 Количество на модель: 2

G2-050-055-20

2

16

Номер детали на чертеже:

16

Кольцо

Заводской номер: 9833.090-100-58-2-3 Количество на модель: 1

9833.090-100-58-2-3

1

021091

090-100-58

Код: 021091

Артикул: 090-100-58,

Производитель:

17

Номер детали на чертеже:

17

Кольцо защитное

Заводской номер: КЗ-100-90,8-1,5 Количество на модель: 1

КЗ-100-90,8-1,5

1

18

Номер детали на чертеже:

18

Кольцо опорно-направляющее

Заводской номер: G1-094-100-12 Количество на модель: 2

G1-094-100-12

2

19

Номер детали на чертеже:

19

Кольцо уплотнительное

Заводской номер: Р2-100 Количество на модель: 1

Р2-100

1

20

Номер детали на чертеже:

20

Кольцо поджимное

Заводской номер: S1-100 Количество на модель: 1

S1-100

1
