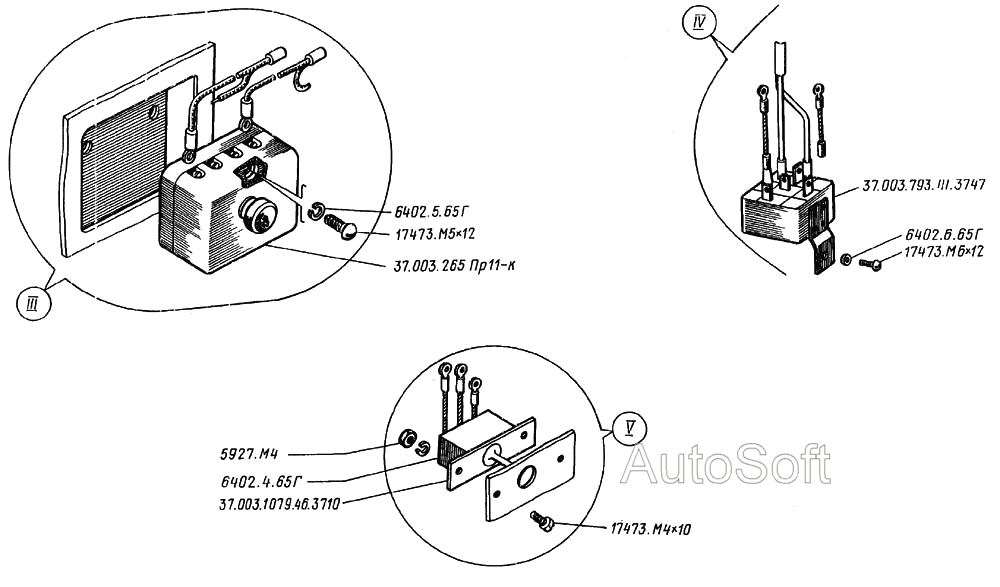

Пульт управления двигателем и отопителем ДЗ-122А-6.15.01.010 ДЗ-122A-6. Каталог 2000г.

Пульт управления двигателем и отопителем ДЗ-122А-6.15.01.010 ДЗ-122A-6 Пульт управления двигателем и отопителем ДЗ-122А-6.15.01.010 ДЗ-122A-6

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Винт

Заводской номер: 17473.M4х10 Количество на модель: 4

В закладки

17473.M4х10

Номер детали на чертеже:

Выключатель

Заводской номер: 37.003.1079.46.3710 Количество на модель: 2

В закладки

37.003.1079.46.3710

Номер детали на чертеже:

Блок предохранителей

Заводской номер: 37.003.265.Пр.11-K Количество на модель: 1

В закладки

37.003.265.Пр.11-K

Номер детали на чертеже:

Шайба

Заводской номер: 6402.6.65Г Количество на модель: 7

В закладки

6402.6.65Г

Номер детали на чертеже:

Шайба

Заводской номер: 6402.5.65Г Количество на модель: 2

В закладки

6402.5.65Г

Номер детали на чертеже:

Шайба

Заводской номер: 6402.4.65Г Количество на модель: 4

В закладки

6402.4.65Г

Номер детали на чертеже:

Гайка

Заводской номер: 5927.M4 Количество на модель: 4

В закладки

5927.M4

Номер детали на чертеже:

Винт

Заводской номер: 17473.M6x12 Количество на модель: 5

В закладки

17473.M6x12

Номер детали на чертеже:

Винт

Заводской номер: 17473.M5х12 Количество на модель: 2

В закладки

17473.M5х12

Номер детали на чертеже:

Блок предохранителей

Заводской номер: 37.003.793.111.3747 Количество на модель:

В закладки

37.003.793.111.3747

Вернуться в раздел каталога

Номер	17473.M4х10
Наименование	Винт
Кол-во на "ДЗ-122А-6"	4
