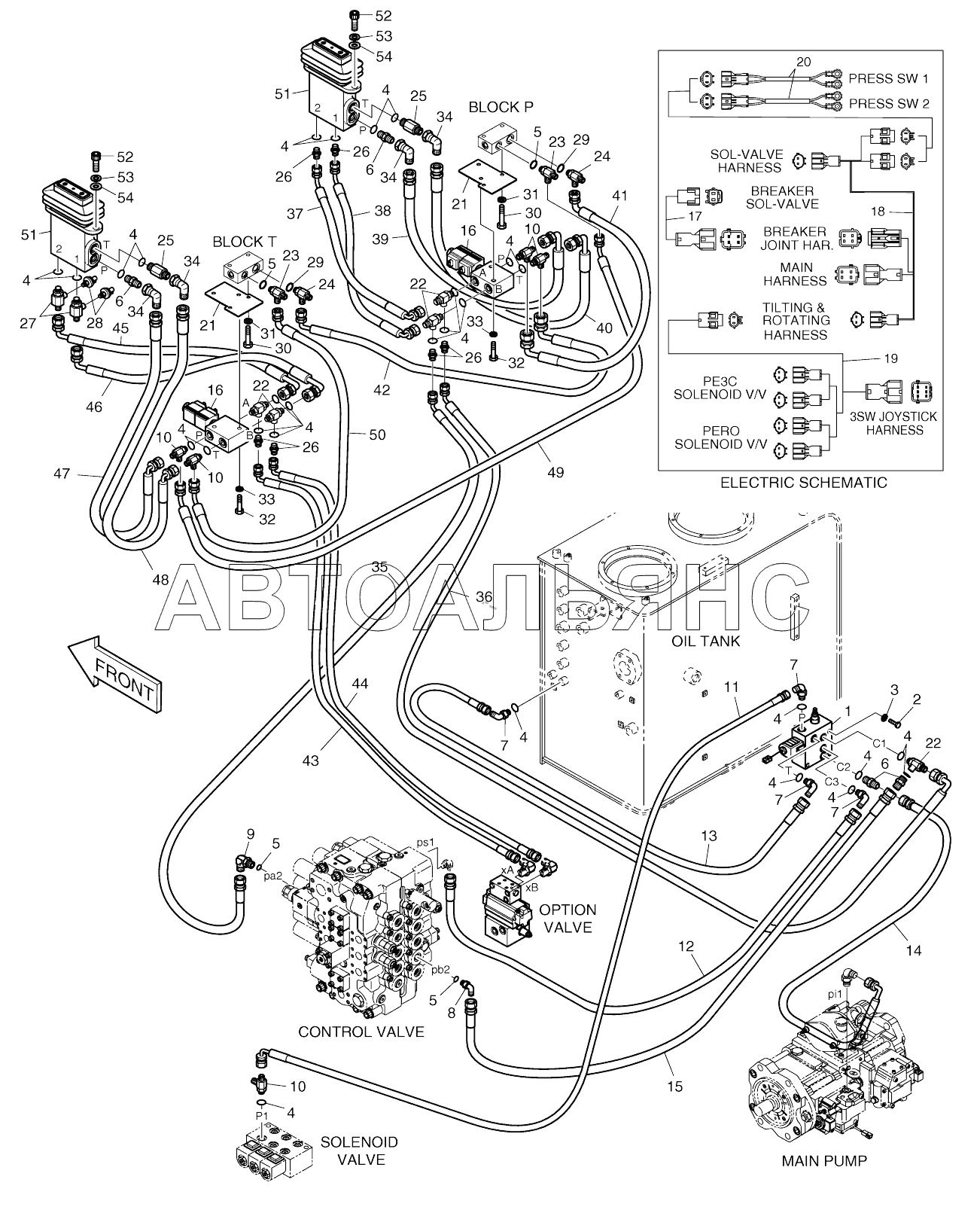

PILOT PIPING - PE3C AND PERO SOLAR 255LC-V (DI EXP). Каталог 2017г.

MAIN PIPING - PE3C SOLAR 255LC-V (DI EXP) PILOT PIPING - PE3C SOLAR 255LC-V (DI EXP)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pilot piping-pe3c

Заводской номер: K1002689F2 Количество на модель:
K1002689F2
1

Номер детали на чертеже:

1

VALVE;PACKAGE

Заводской номер: 420-00340B Количество на модель: 1
420-00340B
1
2

Номер детали на чертеже:

2

BOLT M10X1.5X80

Заводской номер: S0559153 Количество на модель: 3
S0559153
3
3

Номер детали на чертеже:

3

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 3
S5102603
3
4

Номер детали на чертеже:

4

O-RING

Заводской номер: S8000111 Количество на модель: 18
S8000111
18
5

Номер детали на чертеже:

5

O-RING

Заводской номер: S8000141 Количество на модель: 2
S8000141
2
6

Номер детали на чертеже:

6

ADAPTER;S PFO-PF1/4

Заводской номер: 2181-1126D14 Количество на модель: 3
2181-1126D14
3
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 2181-1702D4 Количество на модель: 4
2181-1702D4
4
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 2181-1702D10 Количество на модель: 1
2181-1702D10
1
9

Номер детали на чертеже:

9

ELBOW PF3/8-PF3/8

Заводской номер: 2181-1702D5 Количество на модель: 1
2181-1702D5
1
10

Номер детали на чертеже:

10

TEE PFO1/4-2PF1/4

Заводской номер: 2181-1951D1 Количество на модель: 3
2181-1951D1
3
11

Номер детали на чертеже:

11

Hose

Заводской номер: 2184-1046D221 Количество на модель: 1
2184-1046D221
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 2184-1045D75 Количество на модель: 1
2184-1045D75
1
13

Номер детали на чертеже:

13

Hose

Заводской номер: 2184-1045D221 Количество на модель: 1
2184-1045D221
1
14

Номер детали на чертеже:

14

Hose

Заводской номер: 2184-1046D84 Количество на модель: 1
2184-1046D84
1
15

Номер детали на чертеже:

15

Hose

Заводской номер: 2184-1045D209 Количество на модель: 1
2184-1045D209
1
16

Номер детали на чертеже:

16

Valve, solenoid

Заводской номер: K1002677 Количество на модель: 1
K1002677
1
17

Номер детали на чертеже:

17

HARNESS;BREAKER

Заводской номер: 530-00232 Количество на модель: 1
530-00232
1
19

Номер детали на чертеже:

19

Harness

Заводской номер: K1000408 Количество на модель: 1
K1000408
1
21

Номер детали на чертеже:

21

Bracket

Заводской номер: K1002685 Количество на модель: 1
K1002685
1
22

Номер детали на чертеже:

22

Tee, shuttle

Заводской номер: K1002694 Количество на модель: 3
K1002694
3
24

Номер детали на чертеже:

24

TEE PFO1/2XPF1/2XPF1/4

Заводской номер: 2181-1951D19 Количество на модель: 2
2181-1951D19
2
25

Номер детали на чертеже:

25

ADAPTER PFO1/4-PF1/4

Заводской номер: 2181-1126D34 Количество на модель: 1
2181-1126D34
1
26

Номер детали на чертеже:

26

Adapter

Заводской номер: 2181-1126D39 Количество на модель: 4
2181-1126D39
4
29

Номер детали на чертеже:

29

O-RING

Заводской номер: S8000181 Количество на модель: 2
S8000181
2
30

Номер детали на чертеже:

30

Bolt

Заводской номер: S0558766 Количество на модель: 2
S0558766
2
32

Номер детали на чертеже:

32

Bolt

Заводской номер: S0556266 Количество на модель: 2
S0556266
2
33

Номер детали на чертеже:

33

WASHER;SPRING

Заводской номер: S5102503 Количество на модель: 2
S5102503
2
34

Номер детали на чертеже:

34

Elbow

Заводской номер: 181-00709 Количество на модель: 2
181-00709
2
35

Номер детали на чертеже:

35

Hose

Заводской номер: DS2055604 Количество на модель: 1
DS2055604
1
36

Номер детали на чертеже:

36

Hose

Заводской номер: DS2059471 Количество на модель: 1
DS2059471
1
37

Номер детали на чертеже:

37

Hose

Заводской номер: DS2059472 Количество на модель: 1
DS2059472
1
39

Номер детали на чертеже:

39

Hose

Заводской номер: DS2055099 Количество на модель: 1
DS2055099
1
41

Номер детали на чертеже:

41

Hose

Заводской номер: DS2059473 Количество на модель: 1
DS2059473
1
42

Номер детали на чертеже:

42

Hose

Заводской номер: DS2059474 Количество на модель: 1
DS2059474
1
51

Номер детали на чертеже:

51

VALVE;PEDAL

Заводской номер: 420-00347 Количество на модель: 1
420-00347
1
52

Номер детали на чертеже:

52

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 2
S2212266
2
53

Номер детали на чертеже:

53

WASHER;SPRING

Заводской номер: S5110601 Количество на модель: 2
S5110601
2
54

Номер детали на чертеже:

54

WASHER;PLAIN

Заводской номер: S5010613 Количество на модель: 2
S5010613
2
