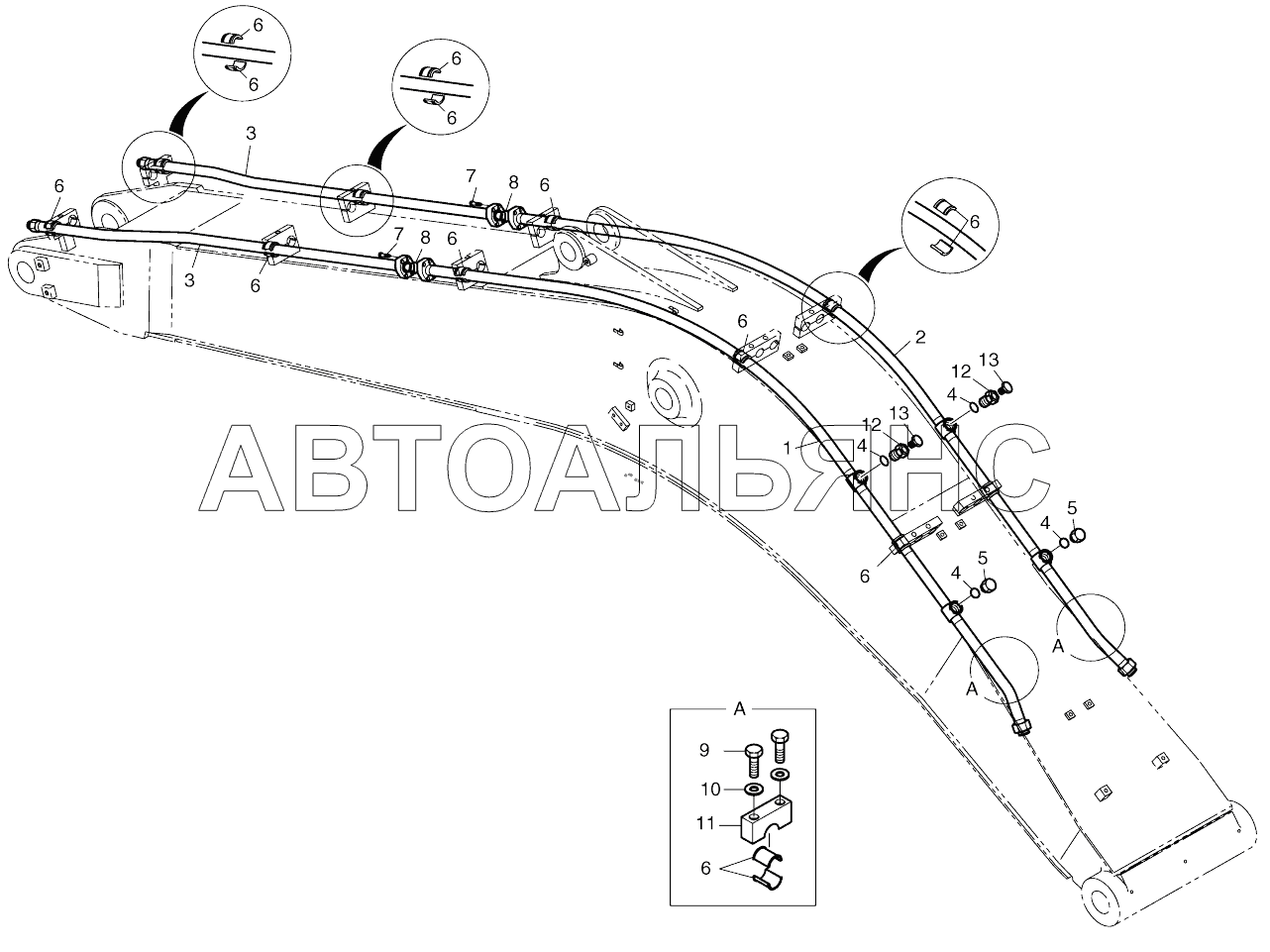

BOOM PIPING - BOOM 5.9m(PE3C) SOLAR 255LC-V (DI EXP). Каталог 2017г.

FLOOR ASSY - TILT AND ARTI.BOOM SOLAR 255LC-V (DI EXP) MAIN PIPING - PE3C SOLAR 255LC-V (DI EXP)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Boom piping-boom

Заводской номер: K1002735 Количество на модель:
K1002735
1

Номер детали на чертеже:

1

Pipe

Заводской номер: 140-01238C Количество на модель: 1
140-01238C
1
2

Номер детали на чертеже:

2

Pipe

Заводской номер: 140-01239C Количество на модель: 1
140-01239C
1
3

Номер детали на чертеже:

3

Pipe

Заводской номер: 140-00110B Количество на модель: 2
140-00110B
2
4

Номер детали на чертеже:

4

O-RING

Заводской номер: S8000291 Количество на модель: 2
S8000291
2
5

Номер детали на чертеже:

5

PLUG PFO1

Заводской номер: 2181-1950D9 Количество на модель: 2
2181-1950D9
2
6

Номер детали на чертеже:

6

Rubber

Заводской номер: 2161-2505 Количество на модель: 24
2161-2505
24
7

Номер детали на чертеже:

7

Bolt

Заводской номер: S2218666 Количество на модель: 8
S2218666
8
8

Номер детали на чертеже:

8

O-ring

Заводской номер: 2180-1026D23 Количество на модель: 2
2180-1026D23
2
9

Номер детали на чертеже:

9

BOLT M12X1.75X60

Заводской номер: S0560953 Количество на модель: 4
S0560953
4
10

Номер детали на чертеже:

10

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 4
S5102703
4
11

Номер детали на чертеже:

11

Clamp, pipe

Заводской номер: 2124-1693 Количество на модель: 2
2124-1693
2
12

Номер детали на чертеже:

12

Adapter

Заводской номер: 2181-2201D7 Количество на модель: 2
2181-2201D7
2
13

Номер детали на чертеже:

13

PLUG

Заводской номер: 2181-2047 Количество на модель: 2
2181-2047
2
