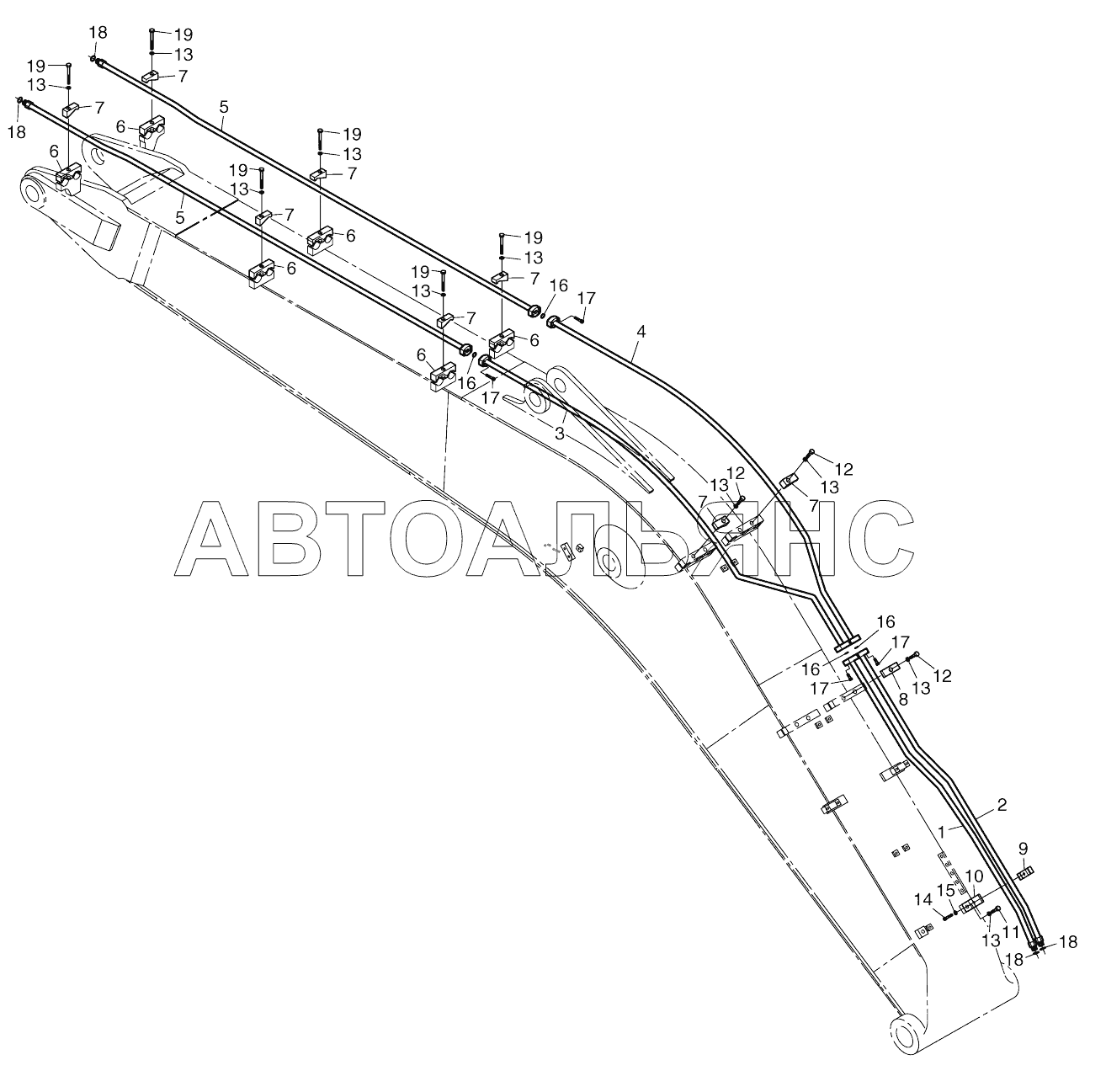

BOOM PIPING - ROTATING SOLAR 255LC-V (DI EXP). Каталог 2017г.

MAIN PIPING - ROTATING SOLAR 255LC-V (DI EXP) ARM PIPING ROTATION SOLAR 255LC-V (DI EXP)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Boom piping-tilting

Заводской номер: 400-01125 Количество на модель:
400-01125
1

Номер детали на чертеже:

1

Pipe, boom

Заводской номер: 140-01332 Количество на модель: 1
140-01332
1
2

Номер детали на чертеже:

2

Pipe, boom

Заводской номер: 140-01333 Количество на модель: 1
140-01333
1
3

Номер детали на чертеже:

3

Pipe, boom

Заводской номер: 140-01186 Количество на модель: 1
140-01186
1
4

Номер детали на чертеже:

4

Pipe, boom

Заводской номер: 140-01187 Количество на модель: 1
140-01187
1
5

Номер детали на чертеже:

5

Pipe, boom

Заводской номер: 140-01188A Количество на модель: 2
140-01188A
2
5

Номер детали на чертеже:

5

Pipe

Заводской номер: 140-01188 Количество на модель: 2
140-01188
2
6

Номер детали на чертеже:

6

Clamp, pipe

Заводской номер: 124-00252 Количество на модель: 6
124-00252
6
6

Номер детали на чертеже:

6

Clamp, pipe

Заводской номер: 124-00317 Количество на модель: 6
124-00317
6
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 124-00212 Количество на модель: 8
124-00212
8
8

Номер детали на чертеже:

8

CLAMP;PIPE

Заводской номер: 124-00211A Количество на модель: 1
124-00211A
1
9

Номер детали на чертеже:

9

CLAMP;PIPE

Заводской номер: 124-00201 Количество на модель: 1
124-00201
1
10

Номер детали на чертеже:

10

Bracket

Заводской номер: 195-02241 Количество на модель: 1
195-02241
1
11

Номер детали на чертеже:

11

BOLT M16X2.0X45

Заводской номер: S0565166 Количество на модель: 1
S0565166
1
12

Номер детали на чертеже:

12

BOLT M16X2.0X90

Заводской номер: S0566066 Количество на модель: 3
S0566066
3
13

Номер детали на чертеже:

13

WASHER;SPRING

Заводской номер: S5102903 Количество на модель: 10
S5102903
10
14

Номер детали на чертеже:

14

BOLT M10X1.5X70

Заводской номер: S0558953 Количество на модель: 1
S0558953
1
15

Номер детали на чертеже:

15

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 1
S5102603
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 2180-1026D30 Количество на модель: 4
2180-1026D30
4
17

Номер детали на чертеже:

17

BOLT;SOCKET M8X1.25X35

Заводской номер: S2209366 Количество на модель: 16
S2209366
16
18

Номер детали на чертеже:

18

O-RING

Заводской номер: S8030081 Количество на модель: 4
S8030081
4
19

Номер детали на чертеже:

19

BOLT M16X2.0X100

Заводской номер: S0566266 Количество на модель: 6
S0566266
6
