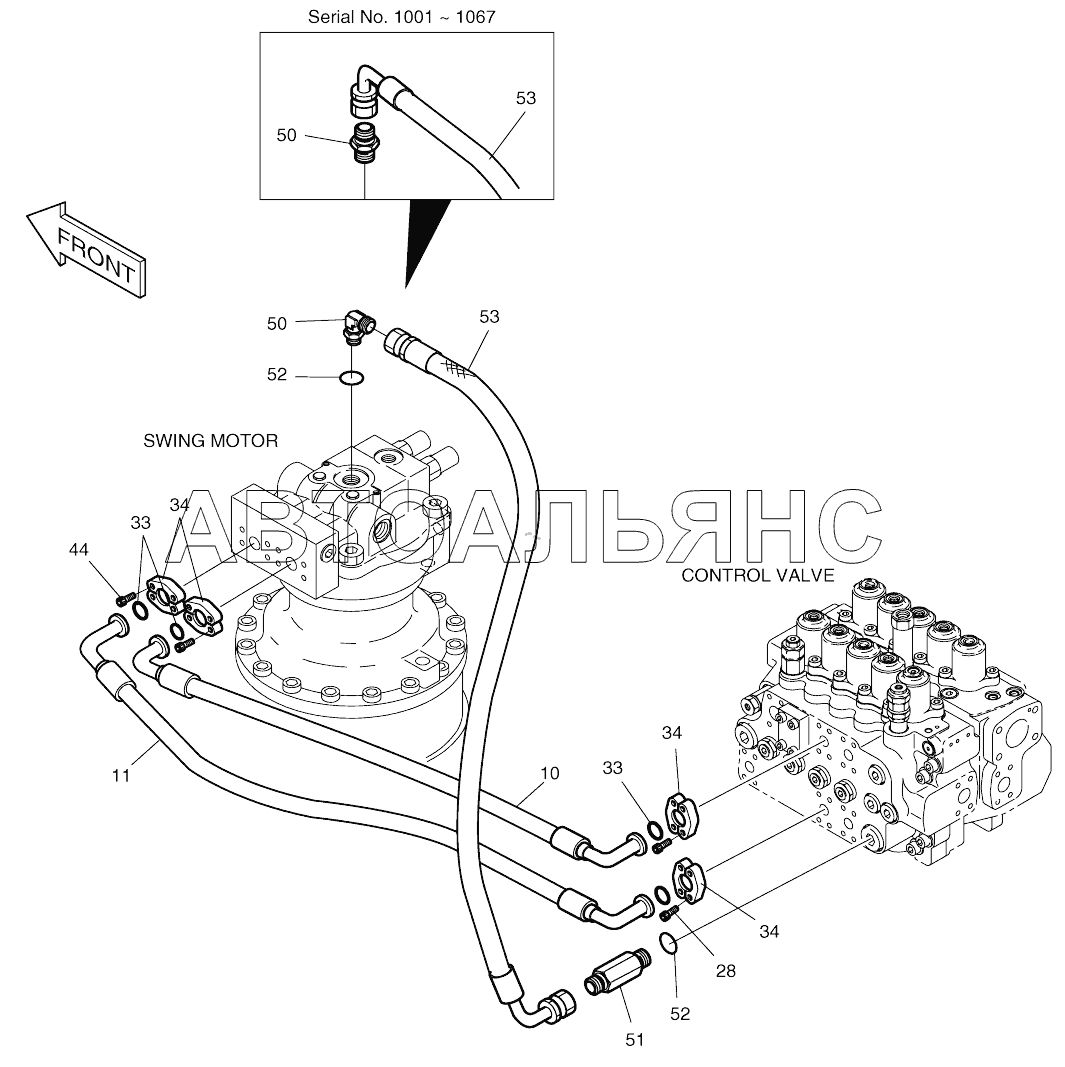

MAIN PIPING (4)-SWING SOLAR 170W-V. Каталог 2017г.

MAIN PIPING (3)-ARM.BUCKET SOLAR 170W-V MAIN PIPING (5)-TRAVEL SOLAR 170W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

MAIN PIPING

Заводской номер: 400-00013A Количество на модель:
400-00013A

Номер детали на чертеже:

MAIN PIPING

Заводской номер: 400-00013B Количество на модель:
400-00013B
10

Номер детали на чертеже:

10

Hose

Заводской номер: 2184-1124D78 Количество на модель: 1
2184-1124D78
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: 2184-1124D173 Количество на модель: 1
2184-1124D173
1
28

Номер детали на чертеже:

28

Socket-head bolt

Заводской номер: S2212261 Количество на модель: 8
S2212261
8
28

Номер детали на чертеже:

28

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 8
S2212266
8
33

Номер детали на чертеже:

33

O-RING

Заводской номер: 2180-1026D2 Количество на модель: 4
2180-1026D2
4
34

Номер детали на чертеже:

34

FLANGE

Заводской номер: 2181-9079 Количество на модель: 8
2181-9079
8
44

Номер детали на чертеже:

44

BOLT;SOCKET M10X1.5X70

Заводской номер: S2213066 Количество на модель: 8
S2213066
8
44

Номер детали на чертеже:

44

Bolt, socket

Заводской номер: S2213061 Количество на модель: 8
S2213061
8
50

Номер детали на чертеже:

50

ADAPTER PFO1-PF1

Заводской номер: 2181-1126D25 Количество на модель: 1
2181-1126D25
1
50

Номер детали на чертеже:

50

ELBOW

Заводской номер: 2181-1702D73 Количество на модель: 1
2181-1702D73
1
51

Номер детали на чертеже:

51

Adapter

Заводской номер: 2181-1126D97 Количество на модель: 1
2181-1126D97
1
52

Номер детали на чертеже:

52

O-RING

Заводской номер: S8000291 Количество на модель: 2
S8000291
2
53

Номер детали на чертеже:

53

Hose

Заводской номер: 2184-1061D265 Количество на модель: 1
2184-1061D265
1
53

Номер детали на чертеже:

53

HOSE

Заводской номер: 2184-1036D379 Количество на модель: 1
2184-1036D379
1
