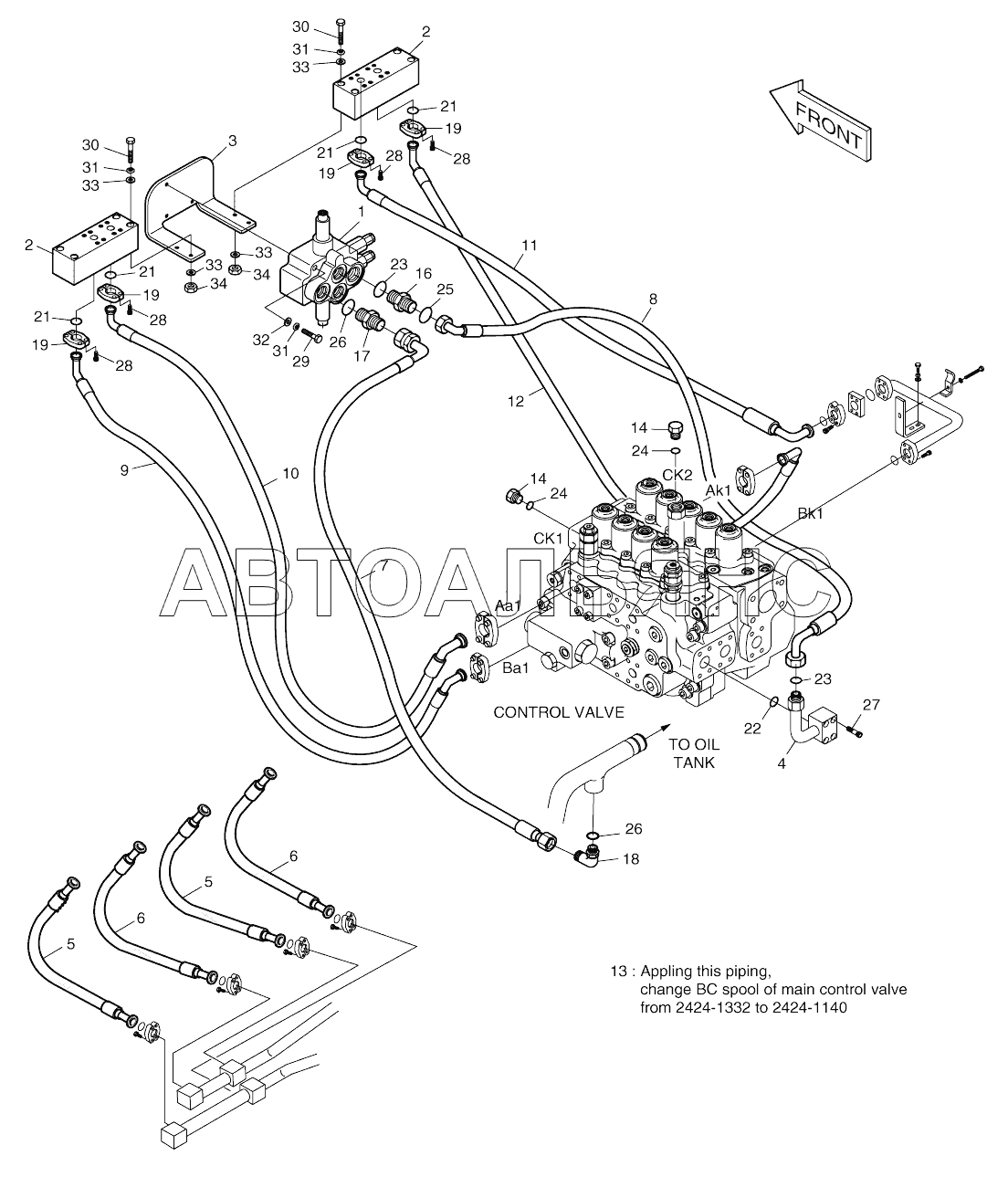

MAIN PIPING-ARTI.BOOM (1034-1139) SOLAR 170W-V. Каталог 2017г.

BOOM ASSY (1034-) SOLAR 170W-V MAIN PIPING FOR ARTI. BOOM (1140-) SOLAR 170W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

MAIN PIPING FOR ARTI. BOOM

Заводской номер: 400-00620 Количество на модель:
400-00620
1

Номер детали на чертеже:

1

Valve, control

Заводской номер: 2420-9365 Количество на модель: 1
2420-9365
1
2

Номер детали на чертеже:

2

BLOCK

Заводской номер: 423-00089 Количество на модель: 2
423-00089
2
3

Номер детали на чертеже:

3

BRACKET

Заводской номер: 195-01343 Количество на модель: 1
195-01343
1
4

Номер детали на чертеже:

4

PIPE

Заводской номер: 2183-3834 Количество на модель: 1
2183-3834
1
5

Номер детали на чертеже:

5

HOSE PF3/4-900L

Заводской номер: 2184-1229D1 Количество на модель: 2
2184-1229D1
2
6

Номер детали на чертеже:

6

HOSE PF3/4-850L

Заводской номер: 2184-1229D2 Количество на модель: 2
2184-1229D2
2
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 2184-1036D112 Количество на модель: 1
2184-1036D112
1
8

Номер детали на чертеже:

8

HOSE

Заводской номер: DS2021031 Количество на модель: 1
DS2021031
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: DS2043050 Количество на модель: 1
DS2043050
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: DS2045249 Количество на модель: 1
DS2045249
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: DS2026072 Количество на модель: 1
DS2026072
1
12

Номер детали на чертеже:

12

HOSE

Заводской номер: DS2043051 Количество на модель: 1
DS2043051
1
13

Номер детали на чертеже:

13

Spool, bc

Заводской номер: 2424-1140 Количество на модель: 1
2424-1140
1
14

Номер детали на чертеже:

14

PLUG PF1/2

Заводской номер: 2181-1950D7 Количество на модель: 2
2181-1950D7
2
16

Номер детали на чертеже:

16

ADAPTER

Заводской номер: 2181-2627D1 Количество на модель: 1
2181-2627D1
1
17

Номер детали на чертеже:

17

ADAPTER PFO1-PF1

Заводской номер: 2181-1126D25 Количество на модель: 1
2181-1126D25
1
18

Номер детали на чертеже:

18

ELBOW

Заводской номер: 2181-1702D11 Количество на модель: 1
2181-1702D11
1
19

Номер детали на чертеже:

19

FLANGE

Заводской номер: 2181-9079 Количество на модель: 8
2181-9079
8
21

Номер детали на чертеже:

21

O-RING

Заводской номер: 2180-1026D2 Количество на модель: 4
2180-1026D2
4
22

Номер детали на чертеже:

22

O-RING

Заводской номер: 2180-1026D19 Количество на модель: 1
2180-1026D19
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: S8030121 Количество на модель: 2
S8030121
2
24

Номер детали на чертеже:

24

O-RING

Заводской номер: S8000181 Количество на модель: 2
S8000181
2
25

Номер детали на чертеже:

25

O-RING

Заводской номер: S8000231 Количество на модель: 2
S8000231
2
26

Номер детали на чертеже:

26

O-RING

Заводской номер: S8000291 Количество на модель: 1
S8000291
1
27

Номер детали на чертеже:

27

BOLT;SOCKET M10X1.5X55

Заводской номер: S2212766 Количество на модель: 4
S2212766
4
28

Номер детали на чертеже:

28

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 16
S2212266
16
29

Номер детали на чертеже:

29

BOLT M10X1.5X85

Заводской номер: S0559253 Количество на модель: 3
S0559253
3
30

Номер детали на чертеже:

30

Bolt

Заводской номер: S0559753 Количество на модель: 8
S0559753
8
31

Номер детали на чертеже:

31

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 11
S5102603
11
32

Номер детали на чертеже:

32

WASHER;PLAIN

Заводской номер: S5010613 Количество на модель: 3
S5010613
3
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 2114-1058D10 Количество на модель: 12
2114-1058D10
12
34

Номер детали на чертеже:

34

NUT M10X1.5

Заводской номер: S4012633 Количество на модель: 4
S4012633
4
