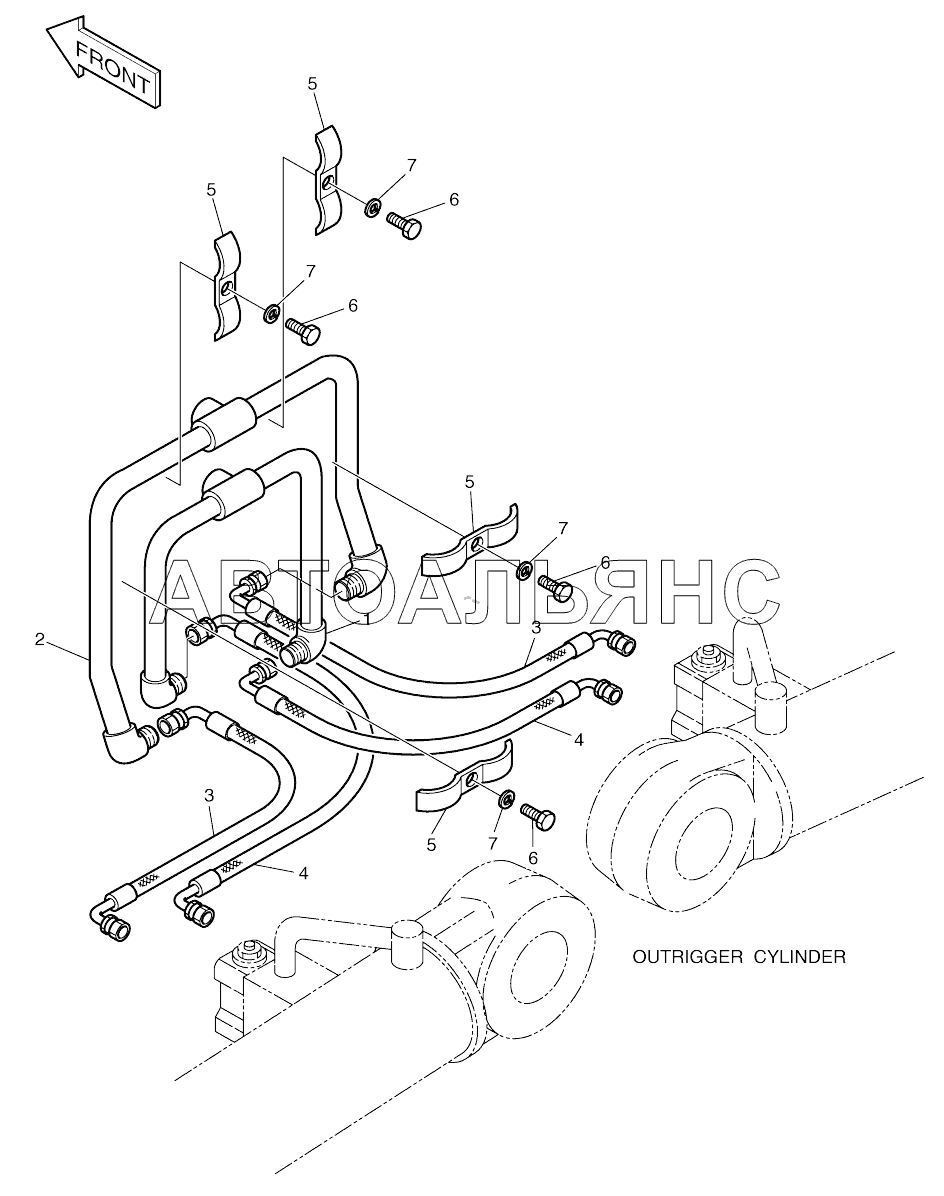

OUTRIGGER PIPING-REAR (1001-1145) SOLAR 170W-V. Каталог 2017г.

OUTRIGGER-REAR (1146-) SOLAR 170W-V OUTRIGGER PIPING-REAR (1146-) SOLAR 170W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

OUTRIGGER PIPING

Заводской номер: 2400-1936 Количество на модель:
2400-1936
1

Номер детали на чертеже:

1

PIPE

Заводской номер: 2140-1616 Количество на модель: 1
2140-1616
1
2

Номер детали на чертеже:

2

PIPE

Заводской номер: 2140-1617 Количество на модель: 1
2140-1617
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 2184-1096D97 Количество на модель: 2
2184-1096D97
2
4

Номер детали на чертеже:

4

HOSE

Заводской номер: 2184-1096D98 Количество на модель: 2
2184-1096D98
2
5

Номер детали на чертеже:

5

Clamp, pipe

Заводской номер: 2124-1025D2 Количество на модель: 4
2124-1025D2
4
6

Номер детали на чертеже:

6

Bolt

Заводской номер: S0558453 Количество на модель: 4
S0558453
4
7

Номер детали на чертеже:

7

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 4
S5102603
4
