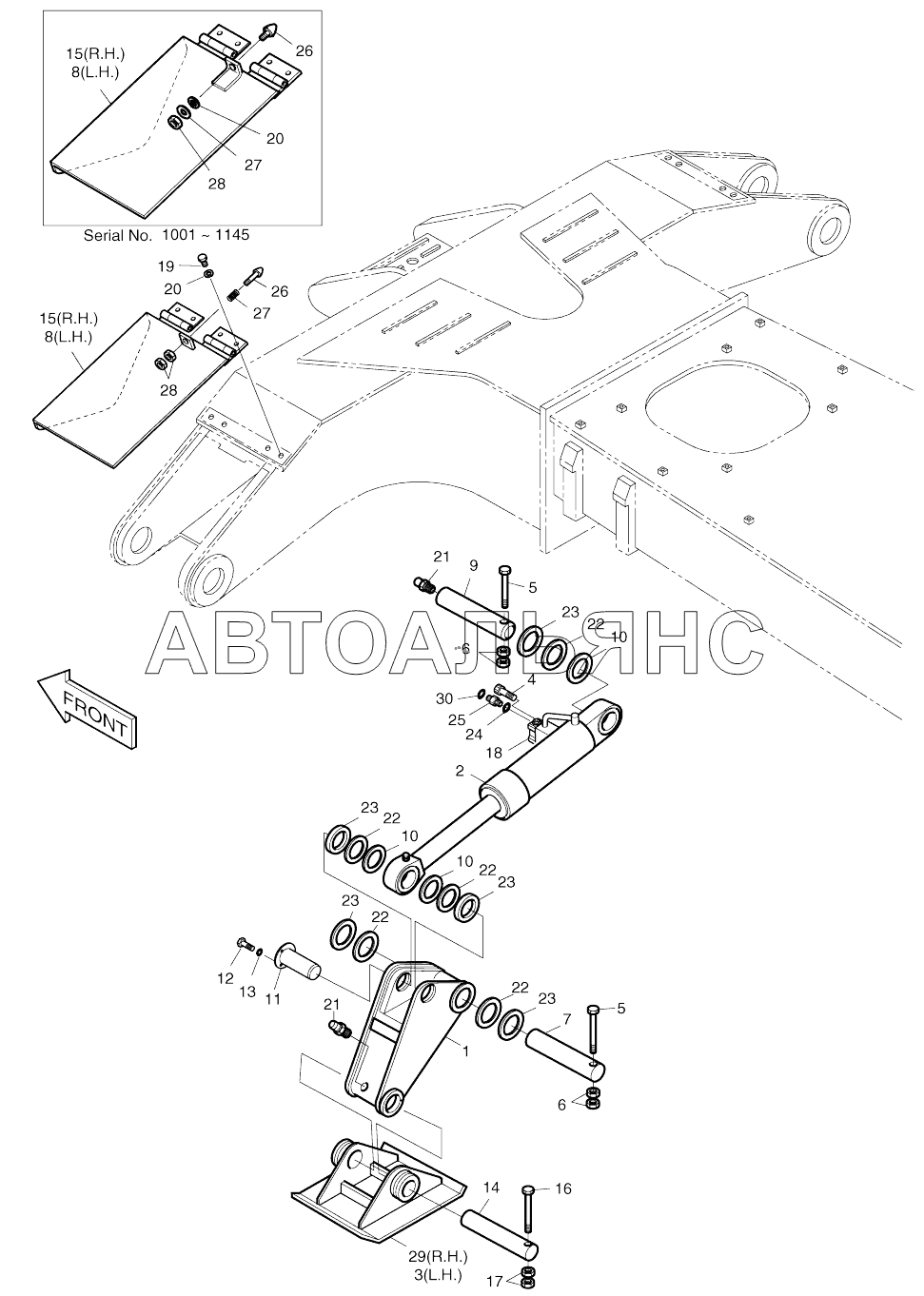

OUTRIGGER SOLAR 170W-V. Каталог 2017г.

BLADE PIPING (1146-) SOLAR 170W-V BOOM-5.15m SOLAR 170W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

OUTRIGGER ASSY

Заводской номер: 2626-1074A Количество на модель:
2626-1074A
1

Номер детали на чертеже:

1

Leg, outrigger

Заводской номер: 2626-1075A Количество на модель: 2
2626-1075A
2
2

Номер детали на чертеже:

2

Cylinder, outrigger

Заводской номер: 2440-9275 Количество на модель: 2
2440-9275
2
3

Номер детали на чертеже:

3

Foot, stabilizer

Заводской номер: 2197-2572 Количество на модель: 1
2197-2572
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: S2212966 Количество на модель: 8
S2212966
8
5

Номер детали на чертеже:

5

Bolt

Заводской номер: S0571666 Количество на модель: 4
S0571666
4
6

Номер детали на чертеже:

6

Nut

Заводской номер: S4013133 Количество на модель: 8
S4013133
8
7

Номер детали на чертеже:

7

Pin

Заводской номер: 2123-1468A Количество на модель: 2
2123-1468A
2
8

Номер детали на чертеже:

8

Cover

Заводской номер: 621-02156 Количество на модель: 1
621-02156
1
8

Номер детали на чертеже:

8

COVER

Заводской номер: 2627-1797A Количество на модель: 1
2627-1797A
1
9

Номер детали на чертеже:

9

Pin

Заводской номер: 2123-1469 Количество на модель: 2
2123-1469
2
10

Номер детали на чертеже:

10

Seal, dust

Заводской номер: 2180-9055 Количество на модель: 8
2180-9055
8
11

Номер детали на чертеже:

11

Pin

Заводской номер: 2123-1470B Количество на модель: 2
2123-1470B
2
12

Номер детали на чертеже:

12

BOLT M12X1.75X30

Заводской номер: S0515253 Количество на модель: 6
S0515253
6
13

Номер детали на чертеже:

13

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 6
S5102703
6
14

Номер детали на чертеже:

14

Pin

Заводской номер: 2123-2345A Количество на модель: 2
2123-2345A
2
15

Номер детали на чертеже:

15

COVER

Заводской номер: 2627-1798A Количество на модель: 1
2627-1798A
1
15

Номер детали на чертеже:

15

Cover

Заводской номер: 621-02157 Количество на модель: 1
621-02157
1
16

Номер детали на чертеже:

16

BOLT M16X2.0X120

Заводской номер: S0566666 Количество на модель: 2
S0566666
2
17

Номер детали на чертеже:

17

NUT

Заводской номер: S4012933 Количество на модель: 4
S4012933
4
18

Номер детали на чертеже:

18

Valve, pilot check

Заводской номер: 2426-9023A Количество на модель: 2
2426-9023A
2
18

Номер детали на чертеже:

18

Valve, pilot check

Заводской номер: 2426-9023B Количество на модель: 2
2426-9023B
2
19

Номер детали на чертеже:

19

BOLT M10X1.5X14

Заводской номер: S0511553 Количество на модель: 8
S0511553
8
20

Номер детали на чертеже:

20

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 10
S5102603
10
21

Номер детали на чертеже:

21

NIPPLE;GREASE

Заводской номер: S6710041 Количество на модель: 6
S6710041
6
22

Номер детали на чертеже:

22

Shim

Заводской номер: 2114-1059D214 Количество на модель: 8
2114-1059D214
8
23

Номер детали на чертеже:

23

Shim

Заводской номер: 2114-1059D21 Количество на модель: 8
2114-1059D21
8
24

Номер детали на чертеже:

24

O-RING

Заводской номер: S8000181 Количество на модель: 4
S8000181
4
25

Номер детали на чертеже:

25

ADAPTER

Заводской номер: 2181-4133D3 Количество на модель: 4
2181-4133D3
4
26

Номер детали на чертеже:

26

Stopper

Заводской номер: 2161-1004 Количество на модель: 2
2161-1004
2
26

Номер детали на чертеже:

26

Stopper

Заводской номер: 161-00465 Количество на модель: 2
161-00465
2
27

Номер детали на чертеже:

27

Washer

Заводской номер: 2114-1058D1 Количество на модель: 2
2114-1058D1
2
27

Номер детали на чертеже:

27

Spring, coil

Заводской номер: 129-00145 Количество на модель: 2
129-00145
2
28

Номер детали на чертеже:

28

NUT M10X1.25

Заводской номер: S4032633 Количество на модель: 2
S4032633
2
28

Номер детали на чертеже:

28

NUT M12

Заводской номер: S4012733 Количество на модель: 4
S4012733
4
29

Номер детали на чертеже:

29

Foot, stabilizer

Заводской номер: 2197-2601 Количество на модель: 1
2197-2601
1
30

Номер детали на чертеже:

30

O-RING

Заводской номер: S8030081 Количество на модель: 4
S8030081
4
