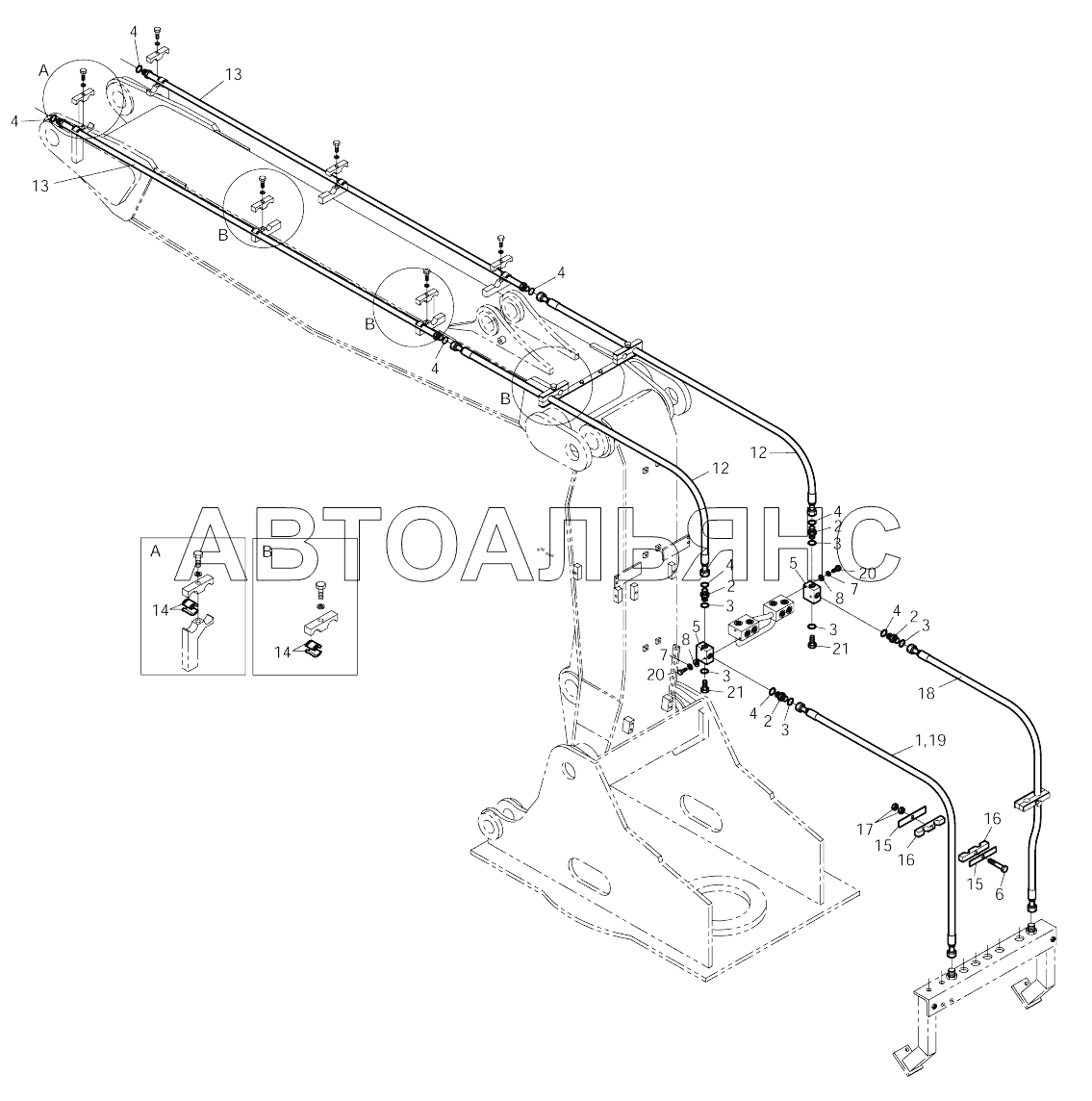

FRONT PIPING-ARTI.-PE3C (50121~) SOLAR 140W-V & S160W-V. Каталог 2017г.

MAIN PIPING-P3C-ARTI. (50121~) SOLAR 140W-V & S160W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Front piping-arti.-pe3c

Заводской номер: 9400-1354F1 Количество на модель:
9400-1354F1
1

Номер детали на чертеже:

1

Hose

Заводской номер: DS2011283 Количество на модель: 1
DS2011283
1
2

Номер детали на чертеже:

2

ADAPTER

Заводской номер: 2181-4133D12 Количество на модель: 4
2181-4133D12
4
3

Номер детали на чертеже:

3

O-RING

Заводской номер: S8000291 Количество на модель: 6
S8000291
6
4

Номер детали на чертеже:

4

O-RING

Заводской номер: S8030121 Количество на модель: 8
S8030121
8
5

Номер детали на чертеже:

5

BLOCK

Заводской номер: 423-00090 Количество на модель: 2
423-00090
2
6

Номер детали на чертеже:

6

BOLT M10X1.5X80

Заводской номер: S0559153 Количество на модель: 2
S0559153
2
7

Номер детали на чертеже:

7

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 4
S5102603
4
8

Номер детали на чертеже:

8

WASHER;PLAIN

Заводской номер: S5010613 Количество на модель: 4
S5010613
4
12

Номер детали на чертеже:

12

Hose

Заводской номер: 2184-1196D8 Количество на модель: 2
2184-1196D8
2
13

Номер детали на чертеже:

13

Pipe, upper boom

Заводской номер: 140-00900 Количество на модель: 2
140-00900
2
14

Номер детали на чертеже:

14

RUBBER

Заводской номер: 2161-2250A Количество на модель: 16
2161-2250A
16
15

Номер детали на чертеже:

15

PLATE

Заводской номер: 2191-4291A Количество на модель: 4
2191-4291A
4
16

Номер детали на чертеже:

16

CLAMP;RUBBER

Заводской номер: 2124-1226 Количество на модель: 4
2124-1226
4
17

Номер детали на чертеже:

17

NUT M10X1.5

Заводской номер: S4012633 Количество на модель: 4
S4012633
4
18

Номер детали на чертеже:

18

Hose

Заводской номер: DS2011313 Количество на модель: 1
DS2011313
1
19

Номер детали на чертеже:

19

Protector

Заводской номер: 2158-1003D8 Количество на модель: 1
2158-1003D8
1
20

Номер детали на чертеже:

20

BOLT M10X1.5X90

Заводской номер: S0559353 Количество на модель: 4
S0559353
4
21

Номер детали на чертеже:

21

PLUG PFO1

Заводской номер: 2181-1950D9 Количество на модель: 2
2181-1950D9
2
