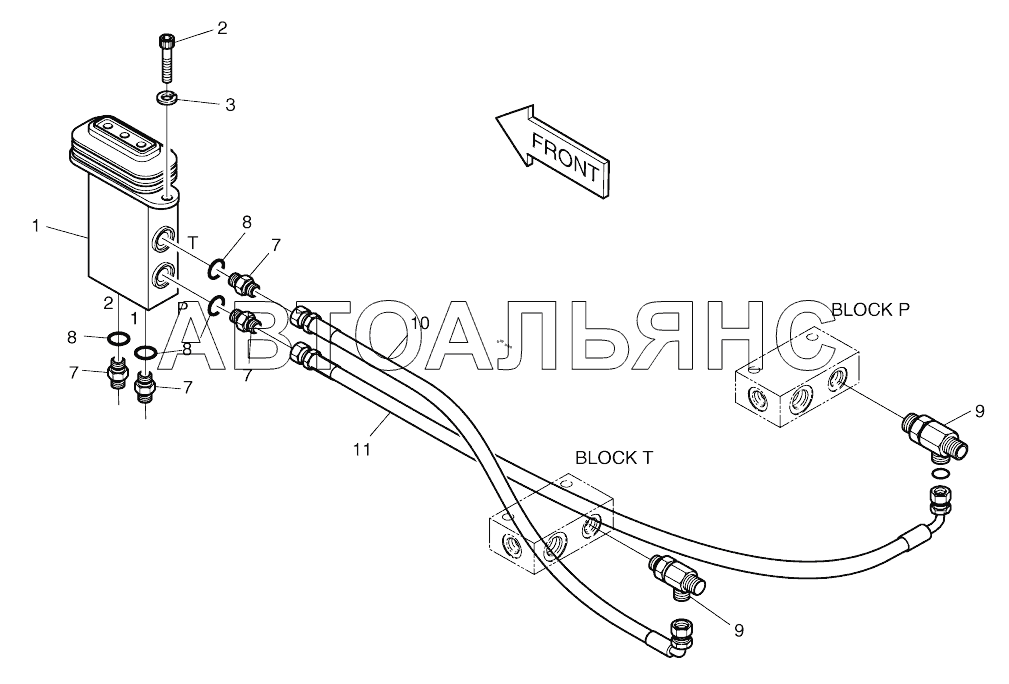

PILOT PIPING - ROTATION AND TILTING SOLAR 140W-V. Каталог 2017г.

MAIN PIPING - ROTATION AND TILTING SOLAR 140W-V FLOOR ASSY - ROTATION.TILTING.ARTI (SINGLE) SOLAR 140W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pilot piping-rotation and tilting

Заводской номер: 400-01262 Количество на модель:
400-01262
1

Номер детали на чертеже:

1

Valve,pedal

Заводской номер: 420-00160 Количество на модель: 1
420-00160
1
2

Номер детали на чертеже:

2

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 2
S2212266
2
3

Номер детали на чертеже:

3

WASHER;SPRING

Заводской номер: S5110603 Количество на модель: 2
S5110603
2
7

Номер детали на чертеже:

7

ADAPTER;S PFO-PF1/4

Заводской номер: 2181-1126D14 Количество на модель: 2
2181-1126D14
2
8

Номер детали на чертеже:

8

O-RING

Заводской номер: S8000111 Количество на модель: 2
S8000111
2
9

Номер детали на чертеже:

9

TEE PFO1/2XPF1/2XPF1/4

Заводской номер: 2181-1951D19 Количество на модель: 2
2181-1951D19
2
10

Номер детали на чертеже:

10

Hose

Заводской номер: 2184-1046D44 Количество на модель: 1
2184-1046D44
1
11

Номер детали на чертеже:

11

HOSE PF1/4-600L

Заводской номер: 2184-1046D68 Количество на модель: 1
2184-1046D68
1
