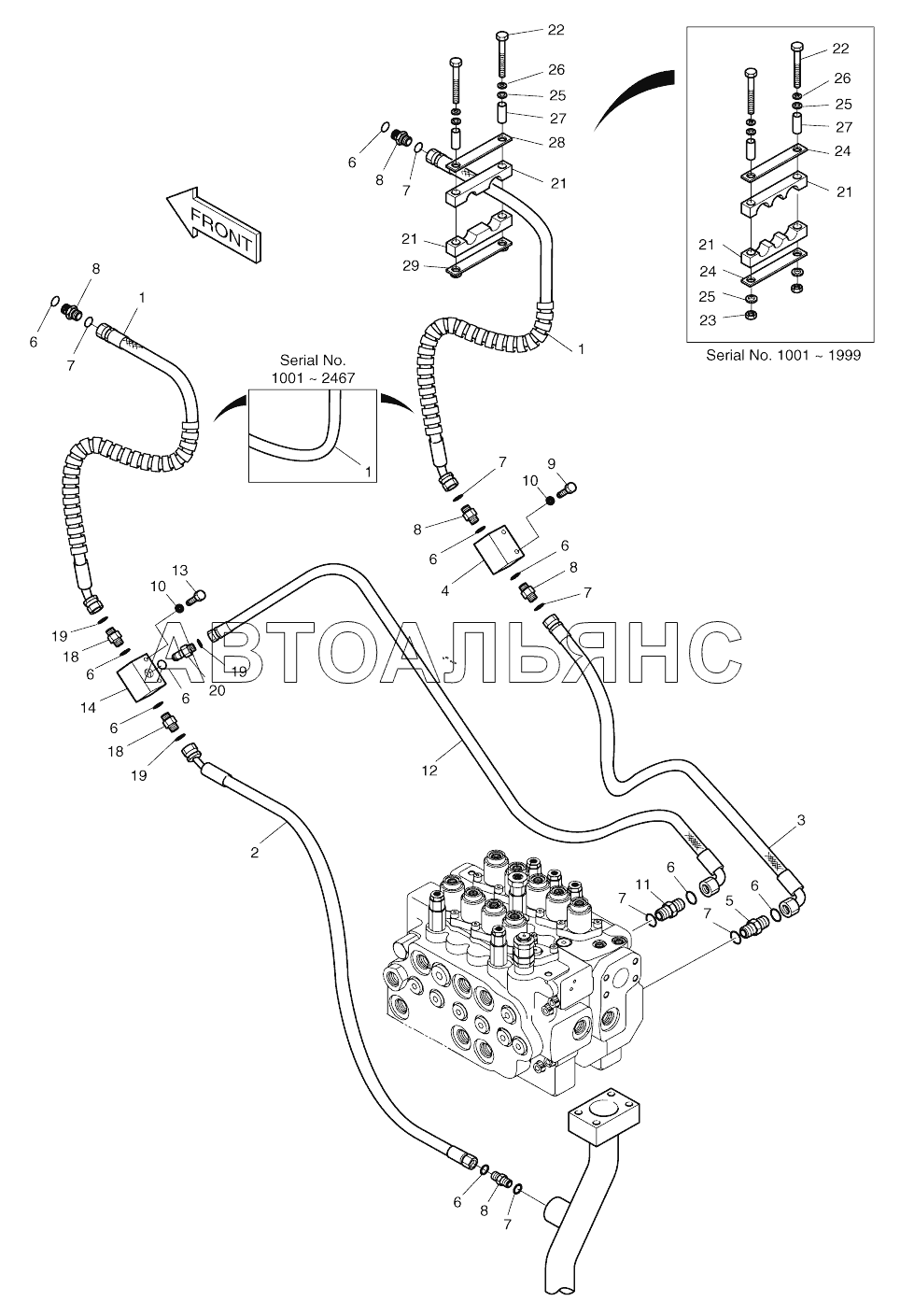

MAIN PIPING - BREAKER (ONE AND TWO WAY) SOLAR 140W-V. Каталог 2017г.

FRONT LUBRICATOR PIPING - BOOM 4,6M SOLAR 140W-V PILOT PIPING - BREAKER SOLAR 140W-V

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main piping-breaker(one and

Заводской номер: 2400-2125A Количество на модель:
2400-2125A
1

Номер детали на чертеже:

1

Hose

Заводской номер: DS2012157 Количество на модель: 2
DS2012157
2
1

Номер детали на чертеже:

1

Hose

Заводской номер: DS2012210 Количество на модель: 2
DS2012210
2
2

Номер детали на чертеже:

2

Hose

Заводской номер: DS2012136 Количество на модель: 1
DS2012136
1
3

Номер детали на чертеже:

3

Hose

Заводской номер: DS2013386 Количество на модель: 1
DS2013386
1
4

Номер детали на чертеже:

4

BLOCK

Заводской номер: 2423-1568 Количество на модель: 1
2423-1568
1
5

Номер детали на чертеже:

5

ADAPTER

Заводской номер: 2181-2627D10 Количество на модель: 1
2181-2627D10
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: S8030121 Количество на модель: 10
S8030121
10
7

Номер детали на чертеже:

7

O-RING

Заводской номер: S8000231 Количество на модель: 7
S8000231
7
8

Номер детали на чертеже:

8

ADAPTER

Заводской номер: 2181-2627D1 Количество на модель: 5
2181-2627D1
5
9

Номер детали на чертеже:

9

BOLT M10X1.5X65

Заводской номер: S0558853 Количество на модель: 2
S0558853
2
10

Номер детали на чертеже:

10

WASHER;SPRING M10

Заводской номер: S5102603 Количество на модель: 4
S5102603
4
11

Номер детали на чертеже:

11

ADAPTER

Заводской номер: 2181-2627D3 Количество на модель: 1
2181-2627D3
1
12

Номер детали на чертеже:

12

HOSE PF3/4-960L

Заводской номер: 2184-1197D73 Количество на модель: 1
2184-1197D73
1
13

Номер детали на чертеже:

13

BOLT M10X1.5X25

Заводской номер: S0512053 Количество на модель: 2
S0512053
2
14

Номер детали на чертеже:

14

VALVE;SWITCH

Заводской номер: 2420-9635B Количество на модель: 1
2420-9635B
1
18

Номер детали на чертеже:

18

ADAPTER

Заводской номер: 2181-2627D15 Количество на модель: 2
2181-2627D15
2
19

Номер детали на чертеже:

19

O-RING

Заводской номер: S8000291 Количество на модель: 3
S8000291
3
20

Номер детали на чертеже:

20

ELBOW

Заводской номер: 2181-2816D6 Количество на модель: 1
2181-2816D6
1
21

Номер детали на чертеже:

21

Clamp, rubber

Заводской номер: 124-00033 Количество на модель: 2
124-00033
2
21

Номер детали на чертеже:

21

CLAMP;HOSE

Заводской номер: 124-00316 Количество на модель: 2
124-00316
2
21

Номер детали на чертеже:

21

Clamp, hose

Заводской номер: K1000013 Количество на модель: 2
K1000013
2
22

Номер детали на чертеже:

22

BOLT M10X1.5X85

Заводской номер: S0559253 Количество на модель: 2
S0559253
2
22

Номер детали на чертеже:

22

BOLT M10X1.5X80

Заводской номер: S0559153 Количество на модель: 2
S0559153
2
23

Номер детали на чертеже:

23

NUT M10X1.5

Заводской номер: S4012633 Количество на модель: 2
S4012633
2
24

Номер детали на чертеже:

24

PLATE

Заводской номер: 621-00504 Количество на модель: 2
621-00504
2
25

Номер детали на чертеже:

25

WASHER;PLAIN

Заводской номер: S5010613 Количество на модель: 4
S5010613
4
27

Номер детали на чертеже:

27

PIPE

Заводской номер: 2182-1018D47 Количество на модель: 2
2182-1018D47
2
28

Номер детали на чертеже:

28

PLATE

Заводской номер: 621-03028 Количество на модель: 1
621-03028
1
29

Номер детали на чертеже:

29

PLATE

Заводской номер: 621-03029 Количество на модель: 1
621-03029
1
