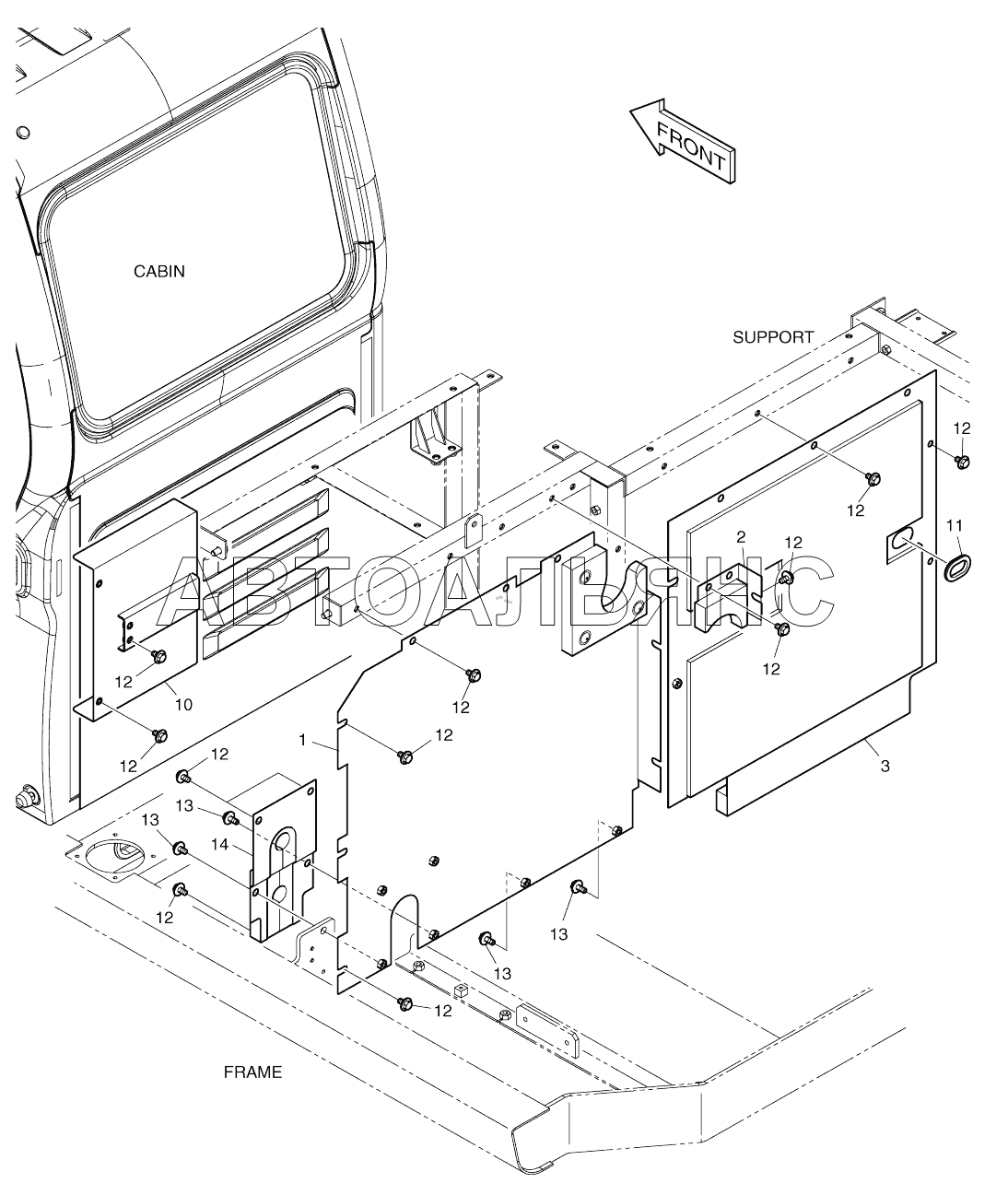

BAFFLE ASSY (1) DX140W. Каталог 2017г.

HANDRAIL DX140W BAFFLE ASSY (2) DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BAFFLE ASSY

Заводской номер: 621-03046J Количество на модель:
621-03046J
1

Номер детали на чертеже:

1

COVER, BAFFLE

Заводской номер: 621-02756K Количество на модель: 1
621-02756K
1
2

Номер детали на чертеже:

2

COVER, BAFFLE

Заводской номер: 621-02757A Количество на модель: 1
621-02757A
1
3

Номер детали на чертеже:

3

COVER, BAFFLE

Заводской номер: 621-02758K Количество на модель: 1
621-02758K
1
10

Номер детали на чертеже:

10

DUCT, BOX, AIRCON

Заводской номер: 460103-00145 Количество на модель: 1
460103-00145
1
10

Номер детали на чертеже:

10

BOX, AIRCON DUCT

Заводской номер: 621-02981E Количество на модель: 1
621-02981E
1
11

Номер детали на чертеже:

11

BUSH, RUBBER

Заводской номер: 2160-1201D31 Количество на модель: 1
2160-1201D31
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: DS0025014 Количество на модель: 22
DS0025014
22
13

Номер детали на чертеже:

13

Bolt

Заводской номер: DS0025023 Количество на модель: 4
DS0025023
4
14

Номер детали на чертеже:

14

BAFFLE

Заводской номер: K1004281B Количество на модель: 1
K1004281B
1
