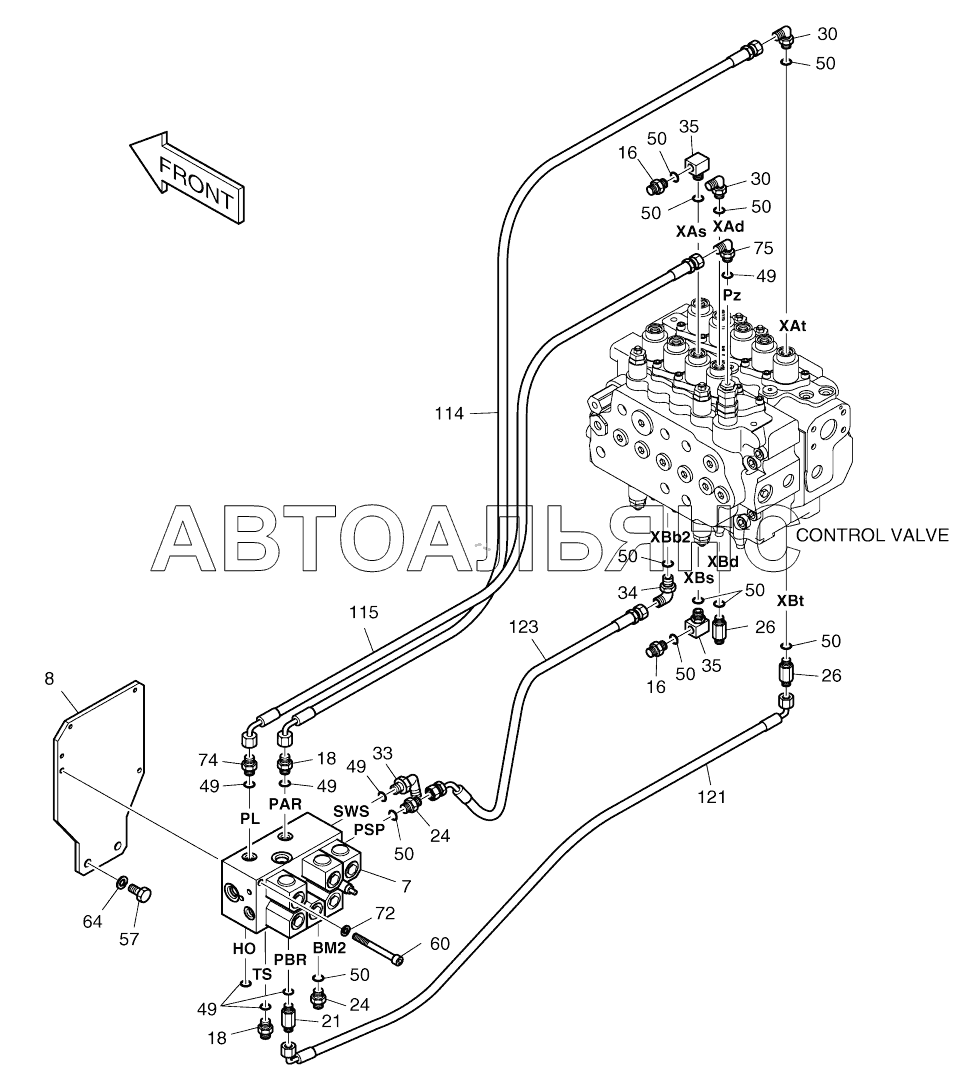

PILOT PIPING (2) DX140W. Каталог 2017г.

PILOT PIPING (1) DX140W PILOT PIPING (3) DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

ASSEMBLY, PILOT

Заводской номер: K1054290 Количество на модель:
K1054290

Номер детали на чертеже:

PIPING, PILOT

Заводской номер: 420212-04895 Количество на модель:
420212-04895
7

Номер детали на чертеже:

7

PILOT SOLENOID VALVE

Заводской номер: K1002819 Количество на модель: 1
K1002819
1
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 195-02721J Количество на модель: 1
195-02721J
1
16

Номер детали на чертеже:

16

Adapter

Заводской номер: 181-00144D41 Количество на модель: 2
181-00144D41
2
18

Номер детали на чертеже:

18

ADAPTER;S PFO-PF1/4

Заводской номер: 2181-1126D14 Количество на модель: 2
2181-1126D14
2
21

Номер детали на чертеже:

21

ADAPTER PFO1/4-PF1/4

Заводской номер: 2181-1126D34 Количество на модель: 1
2181-1126D34
1
24

Номер детали на чертеже:

24

ADAPTER PFO3/8-PF3/8

Заводской номер: 2181-1126D7 Количество на модель: 2
2181-1126D7
2
26

Номер детали на чертеже:

26

ADAPTER PFO3/8-PF1/4

Заводской номер: 2181-1126D96 Количество на модель: 2
2181-1126D96
2
30

Номер детали на чертеже:

30

ELBOW

Заводской номер: 2181-1702D10 Количество на модель: 2
2181-1702D10
2
33

Номер детали на чертеже:

33

ELBOW

Заводской номер: 2181-1702D4 Количество на модель: 1
2181-1702D4
1
34

Номер детали на чертеже:

34

ELBOW PF3/8-PF3/8

Заводской номер: 2181-1702D5 Количество на модель: 1
2181-1702D5
1
35

Номер детали на чертеже:

35

Elbow

Заводской номер: 2181-2295D12 Количество на модель: 2
2181-2295D12
2
49

Номер детали на чертеже:

49

O-RING

Заводской номер: S8000111 Количество на модель: 7
S8000111
7
50

Номер детали на чертеже:

50

O-RING

Заводской номер: S8000141 Количество на модель: 11
S8000141
11
57

Номер детали на чертеже:

57

Bolt

Заводской номер: S0515066 Количество на модель: 2
S0515066
2
60

Номер детали на чертеже:

60

BOLT

Заводской номер: S2213566 Количество на модель: 2
S2213566
2
64

Номер детали на чертеже:

64

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 2
S5102703
2
72

Номер детали на чертеже:

72

WASHER;SPRING

Заводской номер: S5110603 Количество на модель: 2
S5110603
2
74

Номер детали на чертеже:

74

Adapter

Заводской номер: 2181-1126D39 Количество на модель: 1
2181-1126D39
1
75

Номер детали на чертеже:

75

ELBOW

Заводской номер: 2181-1702D3 Количество на модель: 1
2181-1702D3
1
114

Номер детали на чертеже:

114

HOSE

Заводской номер: DS2093207 Количество на модель: 1
DS2093207
1
114

Номер детали на чертеже:

114

HOSE

Заводской номер: DS2093186 Количество на модель: 1
DS2093186
1
115

Номер детали на чертеже:

115

HOSE

Заводской номер: DS2093015 Количество на модель: 1
DS2093015
1
115

Номер детали на чертеже:

115

HOSE

Заводской номер: DS2093003 Количество на модель: 1
DS2093003
1
121

Номер детали на чертеже:

121

HOSE

Заводской номер: DS2091030 Количество на модель: 1
DS2091030
1
123

Номер детали на чертеже:

123

HOSE

Заводской номер: DS2092048 Количество на модель: 1
DS2092048
1
PILOT PIPING (1) DX140W PILOT PIPING (3) DX140W
