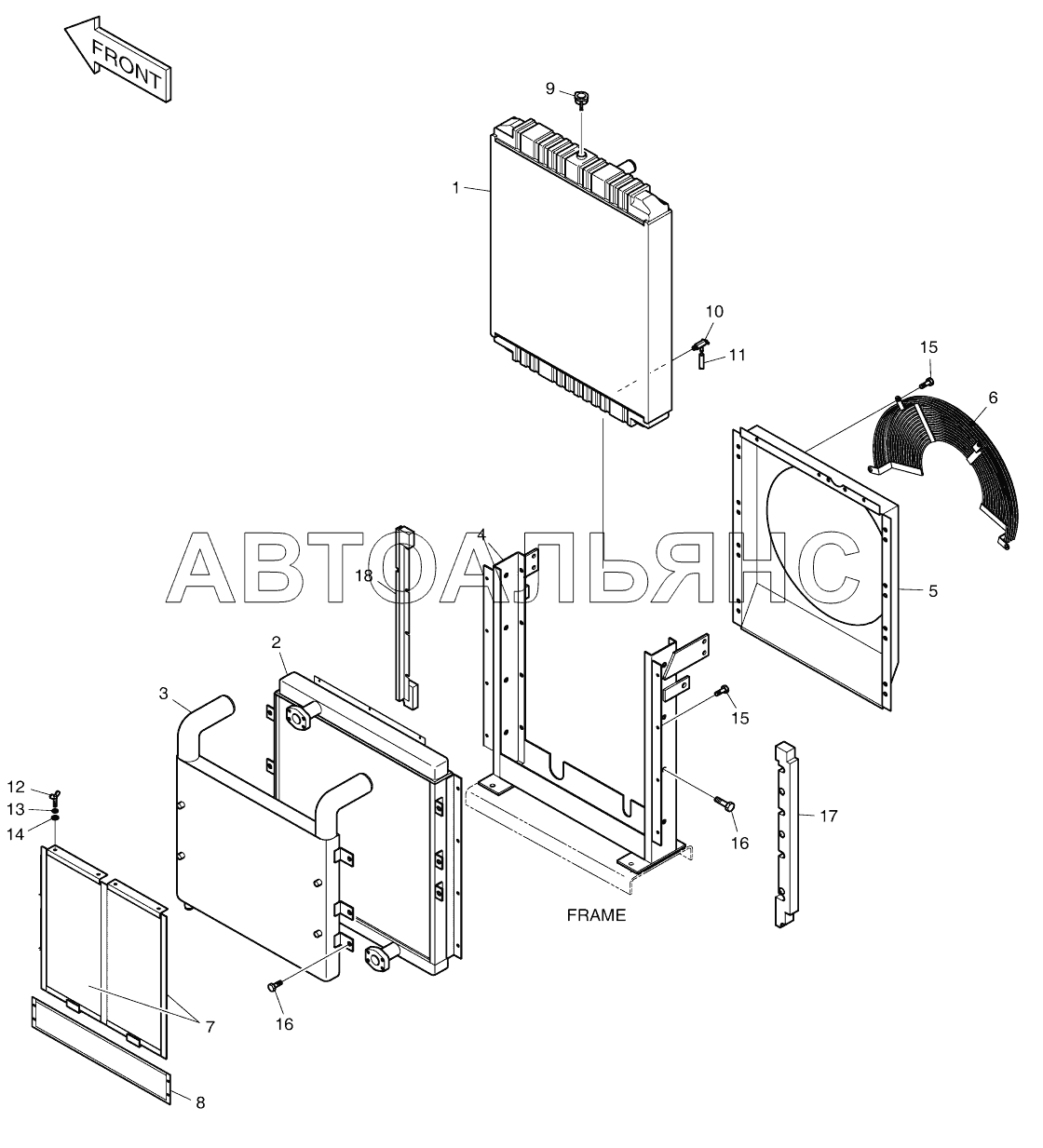

RADIATOR (5001 ~ 7986) DX140W. Каталог 2017г.

RADIATOR AND RESERVE TANK DX140W RADIATOR (7987 ~ ) DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

RADIATOR ASSY

Заводской номер: 202-00149C Количество на модель: 1
202-00149C
1
1

Номер детали на чертеже:

1

RADIATOR

Заводской номер: K9001275 Количество на модель: 1
K9001275
1
2

Номер детали на чертеже:

2

OIL COOLER

Заводской номер: K9001276 Количество на модель: 1
K9001276
1
3

Номер детали на чертеже:

3

C/H AIR COOLER ASSY

Заводской номер: K9001277 Количество на модель: 1
K9001277
1
4

Номер детали на чертеже:

4

FRAME ASSY

Заводской номер: K9001278 Количество на модель: 1
K9001278
1
5

Номер детали на чертеже:

5

SHROUD ASSY

Заводской номер: K9001279 Количество на модель: 1
K9001279
1
6

Номер детали на чертеже:

6

FAN GUARD ASSY

Заводской номер: K9001280 Количество на модель: 1
K9001280
1
7

Номер детали на чертеже:

7

WIRE NET ASSY A

Заводской номер: K9001281 Количество на модель: 1
K9001281
1
8

Номер детали на чертеже:

8

WIRE NET ASSY B

Заводской номер: K9001282 Количество на модель: 1
K9001282
1
9

Номер детали на чертеже:

9

CAP

Заводской номер: 910-00013 Количество на модель: 1
910-00013
1
10

Номер детали на чертеже:

10

DRAIN COCK

Заводской номер: 186-00004 Количество на модель: 1
186-00004
1
11

Номер детали на чертеже:

11

Hose

Заводской номер: 184-00033 Количество на модель: 1
184-00033
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: S3050453 Количество на модель: 8
S3050453
8
13

Номер детали на чертеже:

13

WASHER

Заводской номер: S5010303 Количество на модель: 8
S5010303
8
14

Номер детали на чертеже:

14

WASHER;SPRING M6

Заводской номер: S5100303 Количество на модель: 8
S5100303
8
15

Номер детали на чертеже:

15

BOLT

Заводской номер: S0508661 Количество на модель: 11
S0508661
11
16

Номер детали на чертеже:

16

Bolt

Заводской номер: S0512061 Количество на модель: 22
S0512061
22
17

Номер детали на чертеже:

17

COVER, BAFFLE A

Заводской номер: 621-02935B Количество на модель: 1
621-02935B
1
18

Номер детали на чертеже:

18

COVER, BAFFLE B

Заводской номер: 621-02936B Количество на модель: 1
621-02936B
1
