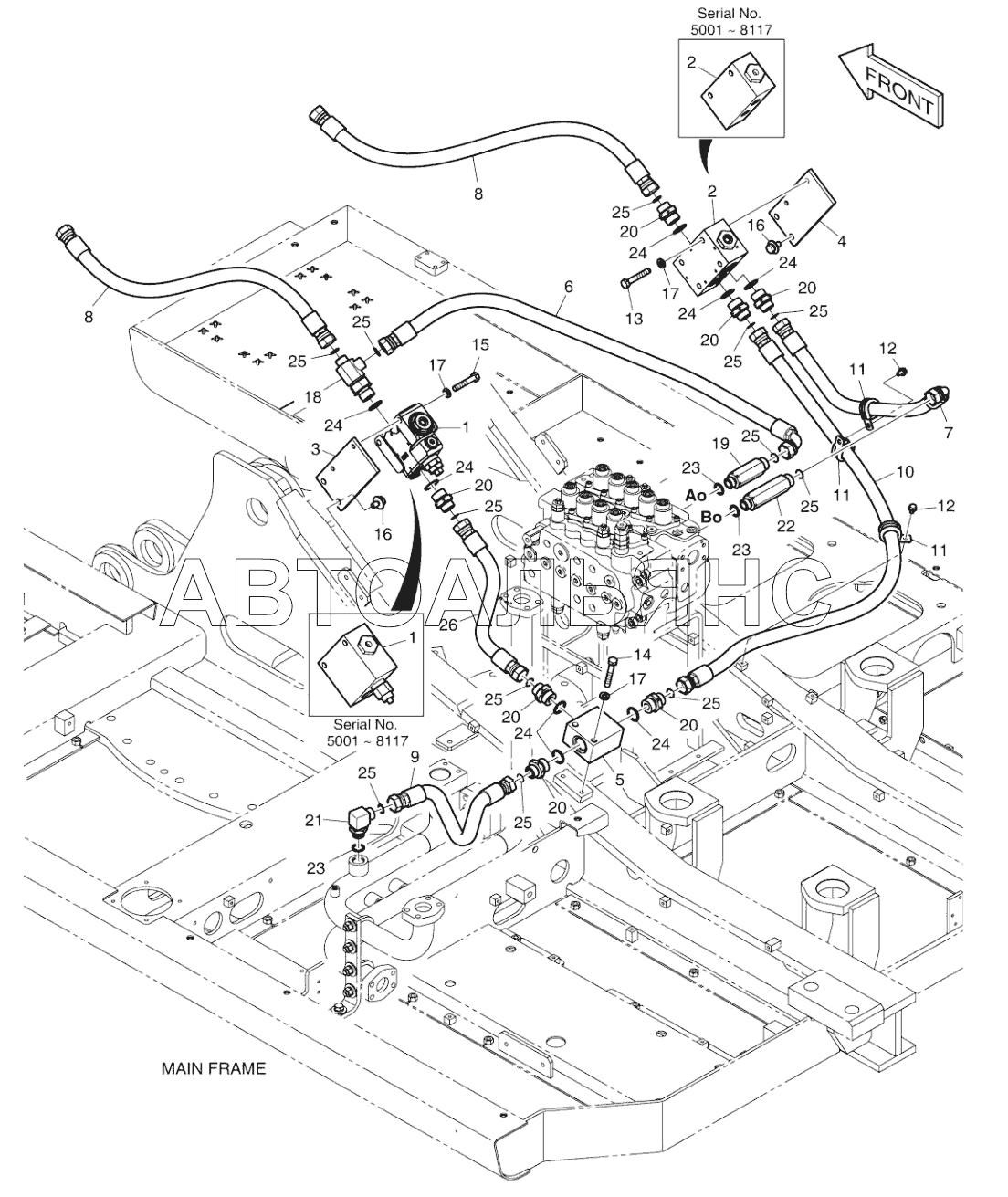

MAIN PIPING-TWO WAY DX140W. Каталог 2017г.

PILOT PIPING (2) - ONE WAY DX140W PILOT PIPING (1) - TWO WAY DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

MAIN PIPING-TWO WAY

Заводской номер: K1002277A Количество на модель:
K1002277A

Номер детали на чертеже:

PIPING, PE3C

Заводской номер: 420212-04950 Количество на модель:
420212-04950
1

Номер детали на чертеже:

1

VALVE, SELECT

Заводской номер: 426-00248A Количество на модель: 1
426-00248A
1
1

Номер детали на чертеже:

1

VALVE, SELECT

Заводской номер: 410132-00007 Количество на модель: 1
410132-00007
1
1

Номер детали на чертеже:

1

VALVE, SELECTOR

Заводской номер: 410132-00025 Количество на модель: 1
410132-00025
1
2

Номер детали на чертеже:

2

VALVE, SELECT

Заводской номер: 426-00249A Количество на модель: 1
426-00249A
1
2

Номер детали на чертеже:

2

VALVE, SELECT

Заводской номер: 410132-00008 Количество на модель: 1
410132-00008
1
2

Номер детали на чертеже:

2

VALVE

Заводской номер: 410111-00130A Количество на модель: 1
410111-00130A
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: K1003365A Количество на модель: 1
K1003365A
1
4

Номер детали на чертеже:

4

PLATE

Заводской номер: K1003366A Количество на модель: 1
K1003366A
1
5

Номер детали на чертеже:

5

BLOCK

Заводской номер: K1002868A Количество на модель: 1
K1002868A
1
6

Номер детали на чертеже:

6

HOSE

Заводской номер: DS2013558 Количество на модель: 1
DS2013558
1
7

Номер детали на чертеже:

7

Hose

Заводской номер: DS2013564 Количество на модель: 1
DS2013564
1
8

Номер детали на чертеже:

8

HOSE

Заводской номер: DS2011405 Количество на модель: 2
DS2011405
2
9

Номер детали на чертеже:

9

HOSE ASSY, HYDRAULIC

Заводской номер: DS2011435 Количество на модель: 1
DS2011435
1
10

Номер детали на чертеже:

10

HOSE

Заводской номер: DS2011436 Количество на модель: 1
DS2011436
1
11

Номер детали на чертеже:

11

CLIP D32/M8

Заводской номер: 124-00208D5 Количество на модель: 3
124-00208D5
3
12

Номер детали на чертеже:

12

BOLT

Заводской номер: K1001029 Количество на модель: 2
K1001029
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: S0561266 Количество на модель: 2
S0561266
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: S0561366 Количество на модель: 2
S0561366
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: S0561466 Количество на модель: 2
S0561466
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: DS0025019 Количество на модель: 4
DS0025019
4
16

Номер детали на чертеже:

16

BOLT

Заводской номер: DS0025018 Количество на модель: 4
DS0025018
4
17

Номер детали на чертеже:

17

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 6
S5102703
6
18

Номер детали на чертеже:

18

Tee

Заводской номер: 2181-2293D2 Количество на модель: 1
2181-2293D2
1
19

Номер детали на чертеже:

19

Adapter

Заводской номер: 2181-2627D4 Количество на модель: 1
2181-2627D4
1
20

Номер детали на чертеже:

20

ADAPTER

Заводской номер: 2181-2627D15 Количество на модель: 7
2181-2627D15
7
21

Номер детали на чертеже:

21

ELBOW

Заводской номер: 2181-2628D1 Количество на модель: 1
2181-2628D1
1
22

Номер детали на чертеже:

22

ADAPTER

Заводской номер: DS2404023 Количество на модель: 1
DS2404023
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: S8000231 Количество на модель: 3
S8000231
3
24

Номер детали на чертеже:

24

O-RING

Заводской номер: S8000291 Количество на модель: 8
S8000291
8
25

Номер детали на чертеже:

25

O-RING

Заводской номер: S8030121 Количество на модель: 12
S8030121
12
26

Номер детали на чертеже:

26

HOSE

Заводской номер: DS2011419 Количество на модель: 1
DS2011419
1
PILOT PIPING (2) - ONE WAY DX140W PILOT PIPING (1) - TWO WAY DX140W
