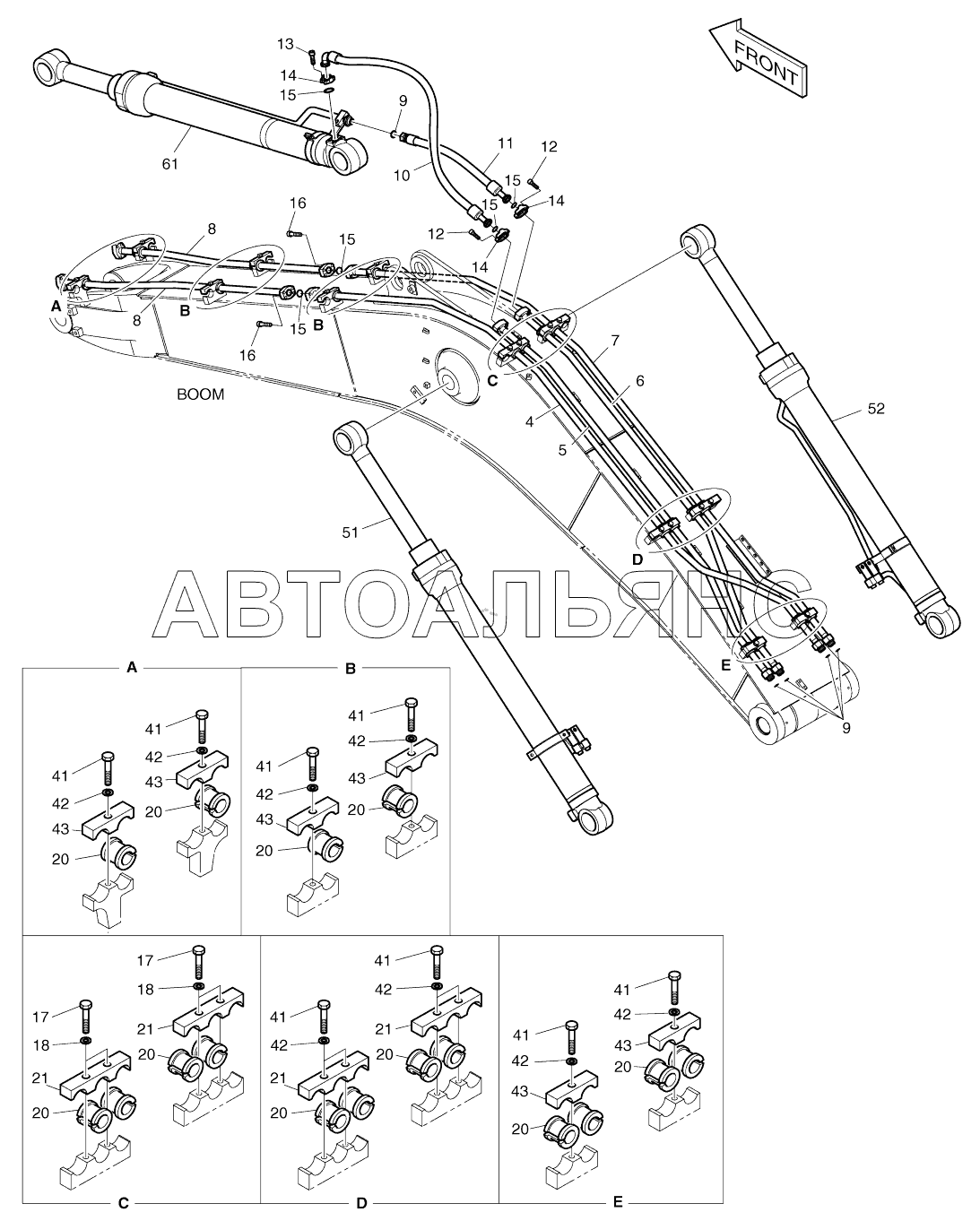

BOOM PIPING - 4.3M DX140W. Каталог 2017г.

BUCKET ASSY- 0.59M3 DX140W LUBRICATION PIPING - BOOM DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BOOM PIPING

Заводской номер: K1018872A Количество на модель:
K1018872A

Номер детали на чертеже:

BOOM PIPING

Заводской номер: 420212-02193 Количество на модель:
420212-02193
4

Номер детали на чертеже:

4

PIPE

Заводской номер: 140-01522E Количество на модель: 1
140-01522E
1
5

Номер детали на чертеже:

5

PIPE

Заводской номер: 140-01536B Количество на модель: 1
140-01536B
1
6

Номер детали на чертеже:

6

PIPE

Заводской номер: 140-01537B Количество на модель: 1
140-01537B
1
7

Номер детали на чертеже:

7

PIPE

Заводской номер: 140-01538E Количество на модель: 1
140-01538E
1
7

Номер детали на чертеже:

7

PIPE

Заводской номер: 420207-02047 Количество на модель: 1
420207-02047
1
8

Номер детали на чертеже:

8

PIPE

Заводской номер: K1000843A Количество на модель: 2
K1000843A
2
9

Номер детали на чертеже:

9

O-RING

Заводской номер: S8030121 Количество на модель: 5
S8030121
5
10

Номер детали на чертеже:

10

HOSE

Заводской номер: DS2040643 Количество на модель: 1
DS2040643
1
11

Номер детали на чертеже:

11

HOSE

Заводской номер: DS2016061 Количество на модель: 1
DS2016061
1
12

Номер детали на чертеже:

12

BOLT M10X1.5X35

Заводской номер: S2212366 Количество на модель: 8
S2212366
8
13

Номер детали на чертеже:

13

BOLT;SOCKET M10X1.5X30

Заводской номер: S2212266 Количество на модель: 4
S2212266
4
14

Номер детали на чертеже:

14

FLANGE

Заводской номер: 2181-9079 Количество на модель: 6
2181-9079
6
15

Номер детали на чертеже:

15

O-RING

Заводской номер: 2180-1026D2 Количество на модель: 5
2180-1026D2
5
16

Номер детали на чертеже:

16

BOLT;SOCKET M10X1.5X45

Заводской номер: S2212566 Количество на модель: 8
S2212566
8
17

Номер детали на чертеже:

17

BOLT

Заводской номер: S0560866 Количество на модель: 4
S0560866
4
18

Номер детали на чертеже:

18

WASHER;SPRING M10

Заводской номер: S5102703 Количество на модель: 4
S5102703
4
20

Номер детали на чертеже:

20

RUBBER

Заводской номер: K1000294A Количество на модель: 18
K1000294A
18
21

Номер детали на чертеже:

21

CLAMP, PIPE

Заводской номер: K1004317 Количество на модель: 4
K1004317
4
21

Номер детали на чертеже:

21

CLAMP, PIPE

Заводской номер: 120208-00368 Количество на модель: 4
120208-00368
4
43

Номер детали на чертеже:

43

CLAMP, PIPE

Заводской номер: K1004316 Количество на модель: 8
K1004316
8
51

Номер детали на чертеже:

51

BOOM CYLINDER

Заводской номер: 440-00408B Количество на модель: 1
440-00408B
1
52

Номер детали на чертеже:

52

BOOM CYLINDER

Заводской номер: 440-00409B Количество на модель: 1
440-00409B
1
61

Номер детали на чертеже:

61

ARM CYLINDER

Заводской номер: 440-00410B Количество на модель: 1
440-00410B
1
61

Номер детали на чертеже:

61

CYLINDER, ARM

Заводской номер: 400305-00374 Количество на модель: 1
400305-00374
1
