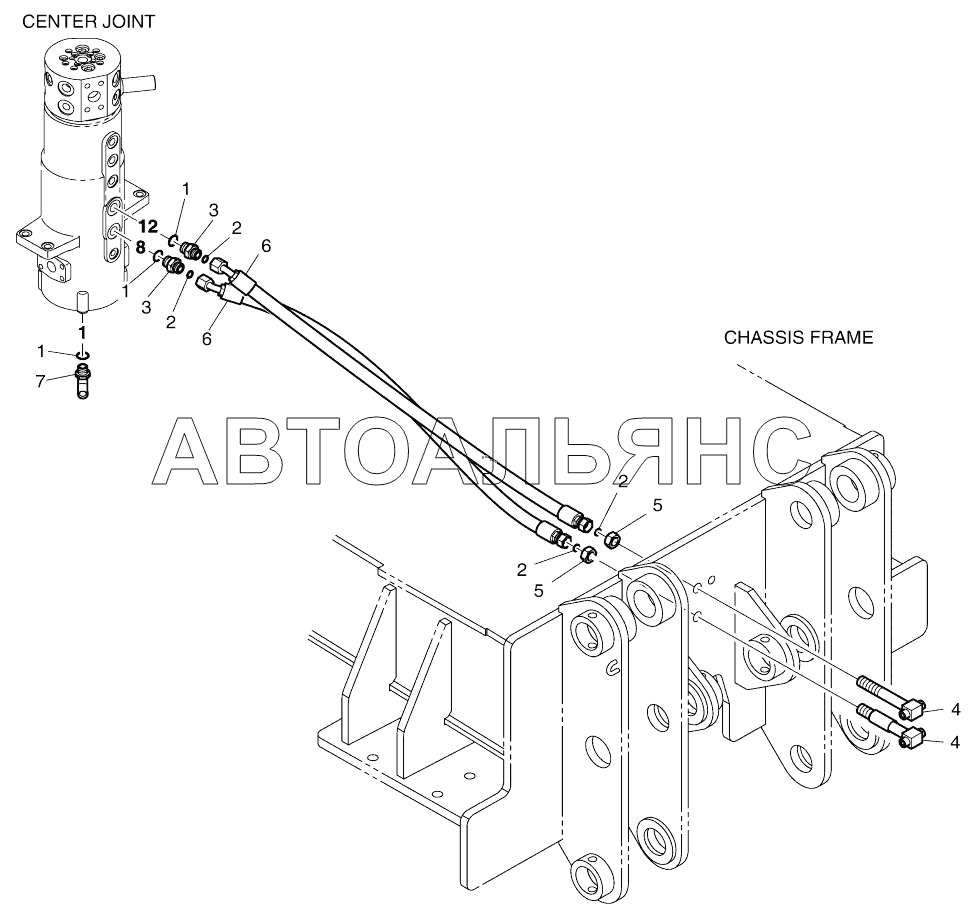

BALDE PIPING DX140W. Каталог 2017г.

BLADE DX140W BLADE PIPING - REAR DOZER ONLY DX140W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BALDE PIPING

Заводской номер: 400-01484A Количество на модель:
400-01484A

Номер детали на чертеже:

PIPING, ATTACHMENT

Заводской номер: 420212-05575 Количество на модель:
420212-05575
1

Номер детали на чертеже:

1

O-RING

Заводской номер: S8000181 Количество на модель: 2
S8000181
2
2

Номер детали на чертеже:

2

O-RING

Заводской номер: S8030081 Количество на модель: 4
S8030081
4
3

Номер детали на чертеже:

3

ADAPTER

Заводской номер: 2181-4133D3 Количество на модель: 2
2181-4133D3
2
4

Номер детали на чертеже:

4

Tee

Заводской номер: K1006248 Количество на модель: 2
K1006248
2
5

Номер детали на чертеже:

5

Nut

Заводской номер: 121-00010D5 Количество на модель: 2
121-00010D5
2
6

Номер детали на чертеже:

6

HOSE

Заводской номер: DS2012250 Количество на модель: 2
DS2012250
2
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 2181-1702D2 Количество на модель: 1
2181-1702D2
1
BLADE DX140W BLADE PIPING - REAR DOZER ONLY DX140W
