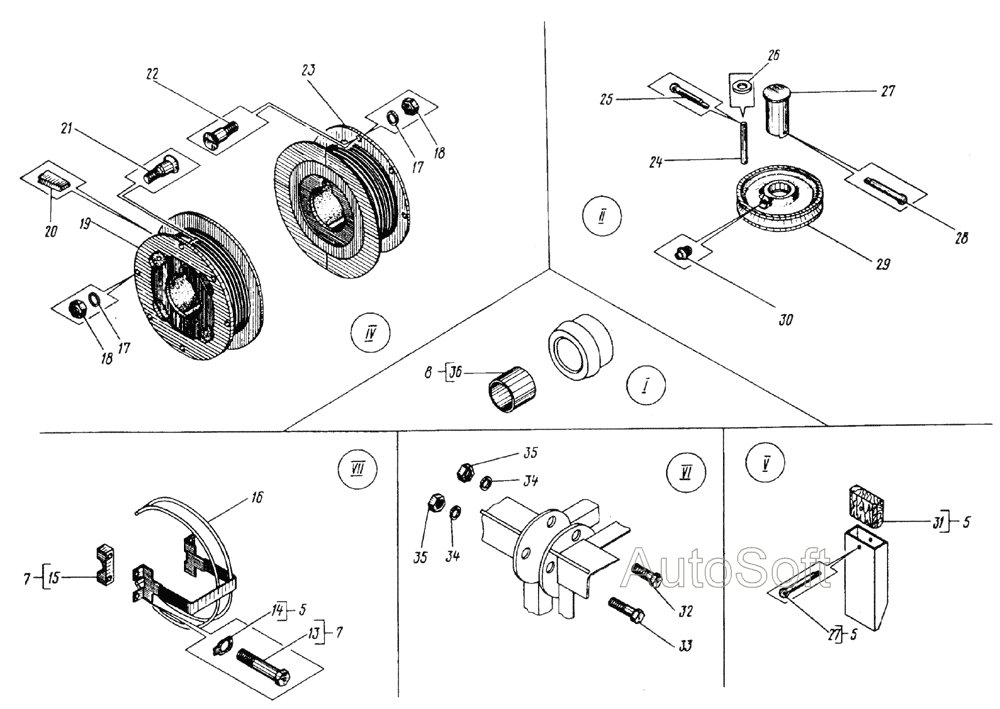

Оборудование драглайн ЭО-4112. Каталог 2005г.

Оборудование драглайн ЭО-4112 Наводка драглайна ЭО-4112

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
5

Номер детали на чертеже:

5

Стрела драглайна

Заводской номер: ЭО-4111В.00.03.01.000 Количество на модель: 1
ЭО-4111В.00.03.01.000
1
7

Номер детали на чертеже:

7

Верх стрелы

Заводской номер: ЭО-4111B.00.03.01.200 Количество на модель: 1
ЭО-4111B.00.03.01.200
1
8

Номер детали на чертеже:

8

Низ стрелы

Заводской номер: ЭО-4111B.00.03.01.100 Количество на модель: 1
ЭО-4111B.00.03.01.100
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 7798M24х130 Количество на модель: 4
7798M24х130
4
14

Номер детали на чертеже:

14

Шайба стопорная

Заводской номер: 17-61-005 Количество на модель: 4
17-61-005
4
15

Номер детали на чертеже:

15

Крышка подшипника

Заводской номер: 505A.201.00.2 Количество на модель: 2
505A.201.00.2
2
16

Номер детали на чертеже:

16

Ограждение

Заводской номер: ЭО-4111В.00.03.01.600 Количество на модель: 1
ЭО-4111В.00.03.01.600
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 640216Т.65Г Количество на модель: 12
640216Т.65Г
12
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 5915M16 Количество на модель: 12
5915M16
12
19

Номер детали на чертеже:

19

Сменная часть левого барабана

Заводской номер: 652.051.00.37 Количество на модель: 1
652.051.00.37
1
20

Номер детали на чертеже:

20

Клин

Заводской номер: 652.041.00.19 Количество на модель: 4
652.041.00.19
4
21

Номер детали на чертеже:

21

Болт

Заводской номер: 652.051.00.39 Количество на модель: 6
652.051.00.39
6
22

Номер детали на чертеже:

22

Болт

Заводской номер: 652.051.00.12 Количество на модель: 6
652.051.00.12
6
23

Номер детали на чертеже:

23

Сменная часть правого барабана

Заводской номер: 505A.051.05 Количество на модель: 1
505A.051.05
1
24

Номер детали на чертеже:

24

Ось

Заводской номер: 652Б.160.03.8 Количество на модель: 1
652Б.160.03.8
1
25

Номер детали на чертеже:

25

Шплинт

Заводской номер: 3974x40 Количество на модель: 2
3974x40
2
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 1137116 Количество на модель: 2
1137116
2
27

Номер детали на чертеже:

27

Ось блоков

Заводской номер: 652.160.00,7 Количество на модель: 1
652.160.00,7
1
28

Номер детали на чертеже:

28

Шплинт

Заводской номер: 39710x112 Количество на модель: 2
39710x112
2
29

Номер детали на чертеже:

29

Блок

Заводской номер: 652Б.380.00.8 Количество на модель: 1
652Б.380.00.8
1
30

Номер детали на чертеже:

30

Масленка

Заводской номер: 198531.3 Количество на модель: 1
198531.3
1
31

Номер детали на чертеже:

31

Брус буфера

Заводской номер: 505A.200.00.2 Количество на модель: 1
505A.200.00.2
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: 7798M20x60 Количество на модель: 8
7798M20x60
8
33

Номер детали на чертеже:

33

Болт

Заводской номер: 7798М20х75 Количество на модель: 4
7798М20х75
4
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 640220Т.65Г Количество на модель: 12
640220Т.65Г
12
35

Номер детали на чертеже:

35

Гайка

Заводской номер: 5915М20 Количество на модель: 12
5915М20
12
36

Номер детали на чертеже:

36

Втулка пяты

Заводской номер: 505А.200.00.3 Количество на модель: 2
505А.200.00.3
2
