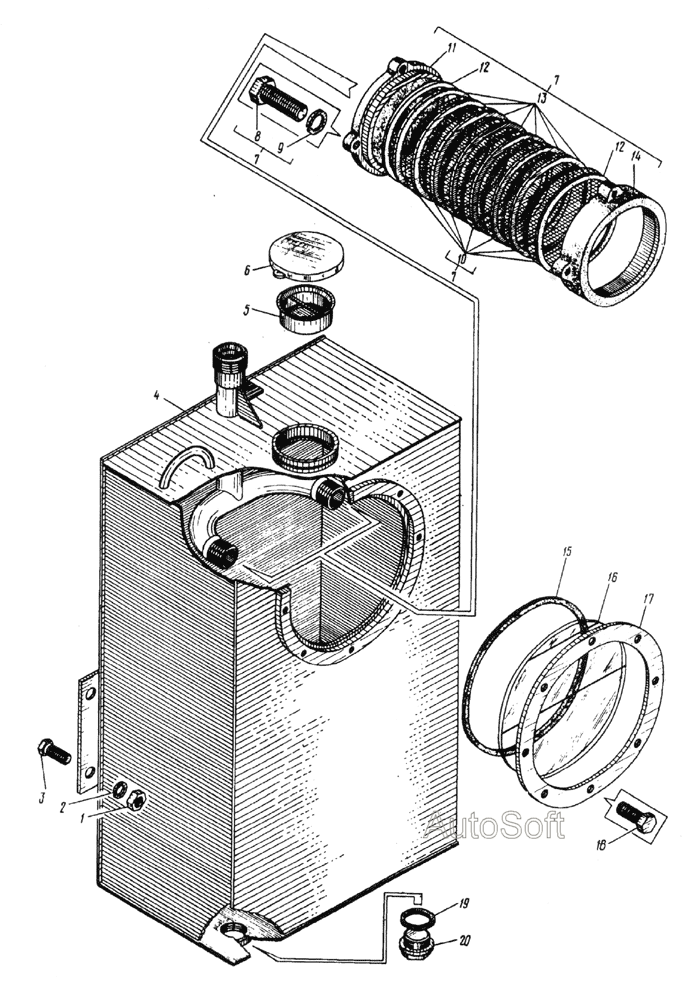

Установка бака ЭО-4112. Каталог 2005г.

Оборудование гидравлическое ЭО-4112 Тележка гусеничная ЭО-4112

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: 5915М12 Количество на модель: 4
5915М12
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 640212Т.65Г Количество на модель: 4
640212Т.65Г
4
3

Номер детали на чертеже:

3

Болт

Заводской номер: 7798M12x35 Количество на модель: 4
7798M12x35
4
4

Номер детали на чертеже:

4

Бак в сборе

Заводской номер: 652.695.12 Количество на модель: 1
652.695.12
1
5

Номер детали на чертеже:

5

Фильтр бака

Заводской номер: 652Б.141.10 Количество на модель: 1
652Б.141.10
1
6

Номер детали на чертеже:

6

Крыша для стеклянных банок

Заводской номер: ПР1206 Количество на модель: 1
ПР1206
1
7

Номер детали на чертеже:

7

Фильтр

Заводской номер: 652.695.13 Количество на модель: 2
652.695.13
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: 7798М8x25 Количество на модель: 4
7798М8x25
4
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 64028Т.65Г Количество на модель: 4
64028Т.65Г
4
10

Номер детали на чертеже:

10

Сетка

Заводской номер: 652.695.13.3 Количество на модель: 7
652.695.13.3
7
11

Номер детали на чертеже:

11

Крышка

Заводской номер: 652.695.13.1 Количество на модель: 1
652.695.13.1
1
12

Номер детали на чертеже:

12

Кольцо уплотнительное

Заводской номер: 652.695.13.5 Количество на модель: 2
652.695.13.5
2
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 652.695.13.4 Количество на модель: 7
652.695.13.4
7
14

Номер детали на чертеже:

14

Корпус фильтра

Заводской номер: 652.695.13.2 Количество на модель: 1
652.695.13.2
1
15

Номер детали на чертеже:

15

Прокладка

Заводской номер: 652.695.02.1 Количество на модель: 1
652.695.02.1
1
16

Номер детали на чертеже:

16

Стекло

Заводской номер: 652.695.02.2 Количество на модель: 1
652.695.02.2
1
17

Номер детали на чертеже:

17

Кольцо люка

Заводской номер: 652.695.02.3 Количество на модель: 1
652.695.02.3
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 652.019.00.49 Количество на модель: 8
652.019.00.49
8
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 505A.141.00.3 Количество на модель: 1
505A.141.00.3
1
20

Номер детали на чертеже:

20

Пробка

Заводской номер: "1/2""С-76Б" Количество на модель: 1
"1/2""С-76Б"
1
