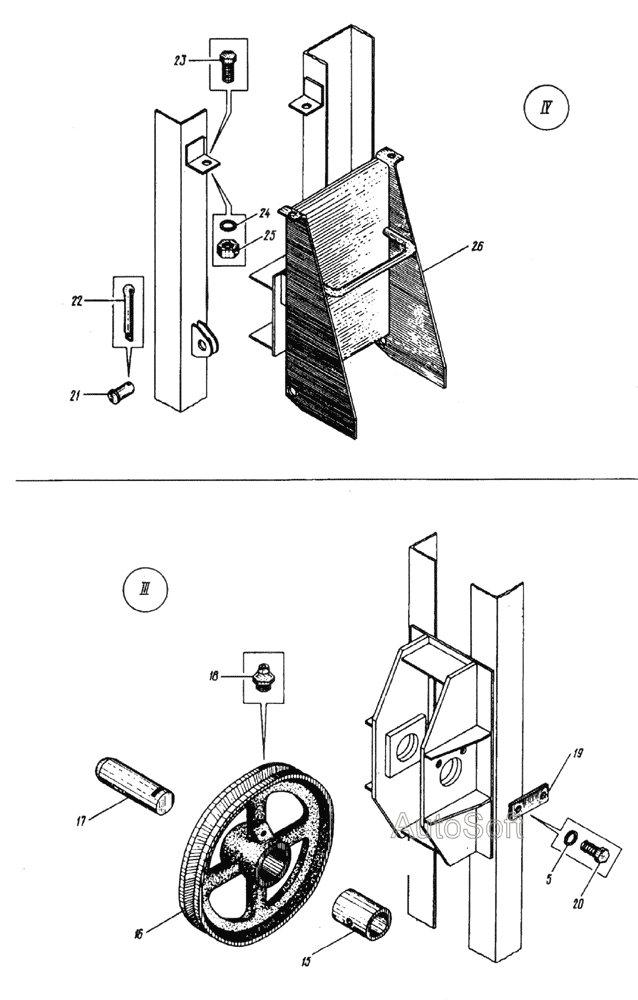

Низ стрелы ЭО-4112. Каталог 2005г.

Низ стрелы ЭО-4112 Низ стрелы ЭО-4112

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Домкрат

Заводской номер: 652Б.701.02 Количество на модель: 1
652Б.701.02
1
2

Номер детали на чертеже:

2

Секция

Заводской номер: 652Б.701.01 Количество на модель: 1
652Б.701.01
1
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: 652.691.00.10 Количество на модель: 1
652.691.00.10
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: 7798М16x50 Количество на модель: 4
7798М16x50
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 640216Т.65Г Количество на модель: 6
640216Т.65Г
6
6

Номер детали на чертеже:

6

Гайка

Заводской номер: 5915M16 Количество на модель: 4
5915M16
4
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 652.691.00.11 Количество на модель: 4
652.691.00.11
4
8

Номер детали на чертеже:

8

Упор

Заводской номер: 651.691.09 Количество на модель: 1
651.691.09
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: 652.210.00.21 Количество на модель: 4
652.210.00.21
4
10

Номер детали на чертеже:

10

Ролик

Заводской номер: 652.691.00.7 Количество на модель: 2
652.691.00.7
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 7798M8x16 Количество на модель: 8
7798M8x16
8
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 64028Т.65Г Количество на модель: 8
64028Т.65Г
8
13

Номер детали на чертеже:

13

Планка стопорная

Заводской номер: 652.697.00.8 Количество на модель: 4
652.697.00.8
4
14

Номер детали на чертеже:

14

Ось ролика

Заводской номер: 652.691.00.9 Количество на модель: 2
652.691.00.9
2
15

Номер детали на чертеже:

15

Втулка блока

Заводской номер: 652.305.00.8 Количество на модель: 1
652.305.00.8
1
16

Номер детали на чертеже:

16

Блок

Заводской номер: 652.305.00.2 Количество на модель: 1
652.305.00.2
1
17

Номер детали на чертеже:

17

Палец

Заводской номер: 652.691.00.6 Количество на модель: 1
652.691.00.6
1
18

Номер детали на чертеже:

18

Масленка

Заводской номер: 198531.3 Количество на модель: 1
198531.3
1
19

Номер детали на чертеже:

19

Оседержатель

Заводской номер: 60-75 Количество на модель: 1
60-75
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 7798M16x35 Количество на модель: 2
7798M16x35
2
21

Номер детали на чертеже:

21

Ось

Заводской номер: 96506-30h11х45 Количество на модель: 4
96506-30h11х45
4
22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 3974х40 Количество на модель: 4
3974х40
4
23

Номер детали на чертеже:

23

Болт

Заводской номер: 7798М12х30 Количество на модель: 4
7798М12х30
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 640212Т.65Г Количество на модель: 12
640212Т.65Г
12
25

Номер детали на чертеже:

25

Гайка

Заводской номер: 5915M12 Количество на модель: 4
5915M12
4
26

Номер детали на чертеже:

26

Площадка

Заводской номер: 652Б.701.03 Количество на модель: 2
652Б.701.03
2
27

Номер детали на чертеже:

27

Втулка

Заводской номер: 652.691.00.5 Количество на модель: 8
652.691.00.5
8
28

Номер детали на чертеже:

28

Рамка

Заводской номер: 652.691.00.2 Количество на модель: 1
652.691.00.2
1
29

Номер детали на чертеже:

29

Палец

Заводской номер: 652.691.00.4 Количество на модель: 8
652.691.00.4
8
30

Номер детали на чертеже:

30

Винт

Заводской номер: 1481М12х30 Количество на модель: 8
1481М12х30
8
31

Номер детали на чертеже:

31

Рамка

Заводской номер: 652.691.00.1 Количество на модель: 1
652.691.00.1
1
32

Номер детали на чертеже:

32

Рамка

Заводской номер: 652Б.701.10 Количество на модель: 2
652Б.701.10
2
Низ стрелы ЭО-4112 Низ стрелы ЭО-4112
