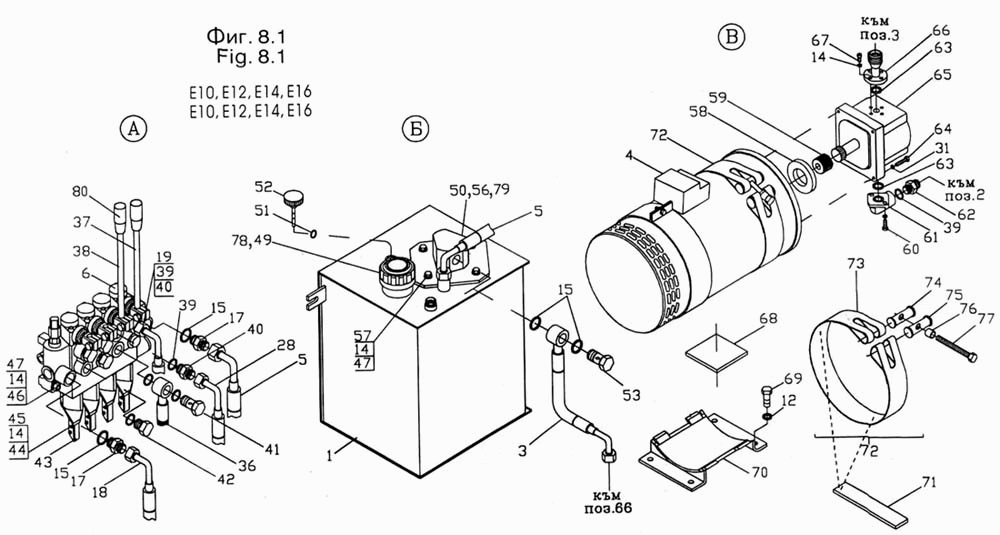

Гидравлическая система в сборе Dimex-E-10

Гидравлическая система в сборе Dimex-E-10 Поршневой гидравлический цилиндр Dimex-E-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
37

Номер детали на чертеже:

37

Рычаг I

Заводской номер: 30.28.004 Количество на модель: 1
30.28.004
1
38

Номер детали на чертеже:

38

Рычаг II

Заводской номер: 30.28.005 Количество на модель: 1
30.28.005
1
39

Номер детали на чертеже:

39

Кольцо А I 18х22

Заводской номер: 99.12.004 Количество на модель: 8
99.12.004
8
40

Номер детали на чертеже:

40

Штуцер

Заводской номер: 99.11.004 Количество на модель: 2
99.11.004
2
41

Номер детали на чертеже:

41

Болт накидной гайки

Заводской номер: 30.50.039 Количество на модель: 1
30.50.039
1
42

Номер детали на чертеже:

42

Пробка

Заводской номер: 31.28.022 Количество на модель: 4
31.28.022
4
43

Номер детали на чертеже:

43

Микропереключатель

Заводской номер: 30.31.004 Количество на модель: 4
30.31.004
4
44

Номер детали на чертеже:

44

Болт I М8х16-5,6

Заводской номер: 99.01.024 Количество на модель: 8
99.01.024
8
45

Номер детали на чертеже:

45

Гайка А М8-5

Заводской номер: 99.03.004 Количество на модель: 8
99.03.004
8
46

Номер детали на чертеже:

46

Винт М8х40-8,8

Заводской номер: 99.02.004 Количество на модель: 2
99.02.004
2
47

Номер детали на чертеже:

47

Шайба 2-8Н

Заводской номер: 99.06.005 Количество на модель: 6
99.06.005
6
49

Номер детали на чертеже:

49

Крышка в сборе

Заводской номер: 31.28.023 Количество на модель: 1
31.28.023
1
50

Номер детали на чертеже:

50

Прокладка

Заводской номер: 31.28.024 Количество на модель: 1
31.28.024
1
51

Номер детали на чертеже:

51

"О"-кольцо

Заводской номер: 31.28.025 Количество на модель: 1
31.28.025
1
53

Номер детали на чертеже:

53

Болт накидной гайки

Заводской номер: 31.28.026 Количество на модель: 1
31.28.026
1
56

Номер детали на чертеже:

56

Масляный фильтр

Заводской номер: 30.28.007 Количество на модель: 1
30.28.007
1
56

Номер детали на чертеже:

56

Масляный фильтр

Заводской номер: 30.28.006 Количество на модель: 1
30.28.006
1
57

Номер детали на чертеже:

57

Болт I М8х10-5,6

Заводской номер: 99.01.020 Количество на модель: 4
99.01.020
4
58

Номер детали на чертеже:

58

Втулка

Заводской номер: 31.28.027 Количество на модель: 1
31.28.027
1
59

Номер детали на чертеже:

59

Втулка 10х42

Заводской номер: 31.28.028 Количество на модель: 1
31.28.028
1
60

Номер детали на чертеже:

60

Винт М6х20-8,8

Заводской номер: 99.02.052 Количество на модель: 2
99.02.052
2
61

Номер детали на чертеже:

61

Угольник

Заводской номер: 31.28.029 Количество на модель: 1
31.28.029
1
62

Номер детали на чертеже:

62

Штуцер

Заводской номер: 99.11.006 Количество на модель: 1
99.11.006
1
63

Номер детали на чертеже:

63

"О"-кольцо

Заводской номер: 31.28.030 Количество на модель: 2
31.28.030
2
64

Номер детали на чертеже:

64

Болт М6х30-5,6

Заводской номер: 99.01.010 Количество на модель: 4
99.01.010
4
65

Номер детали на чертеже:

65

Гидравлический насос

Заводской номер: 31.28.031 Количество на модель: 1
31.28.031
1
66

Номер детали на чертеже:

66

Фланец

Заводской номер: 31.28.032 Количество на модель: 1
31.28.032
1
67

Номер детали на чертеже:

67

Винт М8х20

Заводской номер: 99.02.002 Количество на модель: 4
99.02.002
4
68

Номер детали на чертеже:

68

Прокладка

Заводской номер: 32.28.020 Количество на модель: 1
32.28.020
1
69

Номер детали на чертеже:

69

Болт М12х30-5,6

Заводской номер: 99.01.074 Количество на модель: 4
99.01.074
4
70

Номер детали на чертеже:

70

Кронштейн

Заводской номер: 30.28.008 Количество на модель: 1
30.28.008
1
71

Номер детали на чертеже:

71

Прокладка

Заводской номер: 32.28.022 Количество на модель: 2
32.28.022
2
72

Номер детали на чертеже:

72

Лента стяжная в сборе

Заводской номер: 32.28.023 Количество на модель: 1
32.28.023
1
73

Номер детали на чертеже:

73

Лента стяжная

Заводской номер: 32.28.024 Количество на модель: 1
32.28.024
1
74

Номер детали на чертеже:

74

Ось специальная

Заводской номер: 32.28.025 Количество на модель: 1
32.28.025
1
75

Номер детали на чертеже:

75

Ролик

Заводской номер: 32.28.026 Количество на модель: 1
32.28.026
1
76

Номер детали на чертеже:

76

Распорная втулка

Заводской номер: 32.28.027 Количество на модель: 1
32.28.027
1
77

Номер детали на чертеже:

77

Болт М10х100- 8,8

Заводской номер: 99.01.067 Количество на модель: 1
99.01.067
1
78

Номер детали на чертеже:

78

Сетка

Заводской номер: 31.28.033 Количество на модель: 1
31.28.033
1
79

Номер детали на чертеже:

79

Фильтрующий элемент

Заводской номер: 31.28.034 Количество на модель: 1
31.28.034
1
79

Номер детали на чертеже:

79

Фильтрующий элемент

Заводской номер: 30.28.009 Количество на модель: 1
30.28.009
1
80

Номер детали на чертеже:

80

Рукоятка

Заводской номер: 30.28.010 Количество на модель: 2
30.28.010
2
