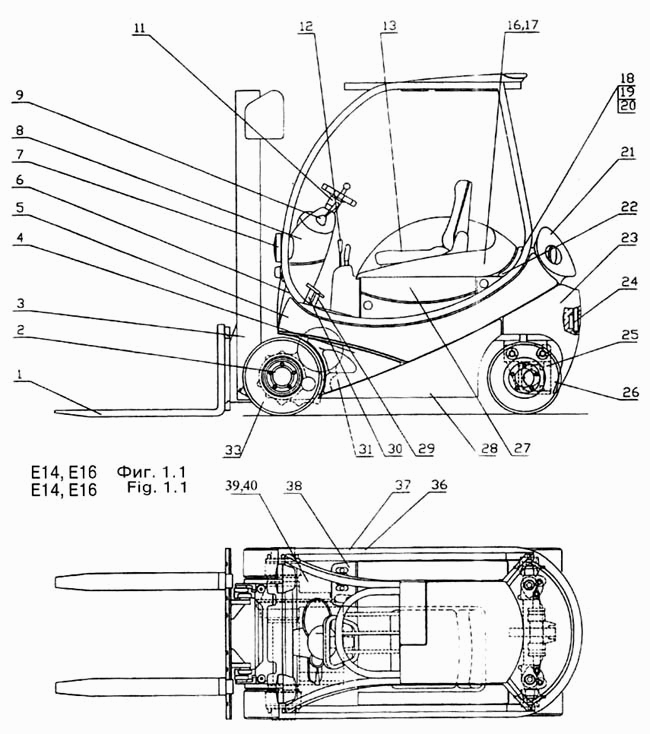

Общий вид Dimex-E-10

Общий вид Dimex-E-10 Ведущий мост в сборе Dimex-E-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Общий вид

Заводской номер: 31.01.000 Количество на модель:
31.01.000
1

Номер детали на чертеже:

1

Клык вил в сборе

Заводской номер: 31.65.000 Количество на модель: 2
31.65.000
2
1

Номер детали на чертеже:

1

Клык вил в сборе

Заводской номер: 31.64.000 Количество на модель: 2
31.64.000
2
2

Номер детали на чертеже:

2

Ведущий мост в сборе

Заводской номер: 30.03.000 Количество на модель: 1
30.03.000
1
3

Номер детали на чертеже:

3

Подъемное устройство Н=3000

Заводской номер: 31.50.000 Количество на модель:
31.50.000
3

Номер детали на чертеже:

3

Подъемное устройство Н=2000

Заводской номер: 31.54.000 Количество на модель:
31.54.000
3

Номер детали на чертеже:

3

Подъемное устройство Н=4000

Заводской номер: 31.59.000 Количество на модель:
31.59.000
4

Номер детали на чертеже:

4

Шасси

Заводской номер: 31.02.000 Количество на модель: 1
31.02.000
1
5

Номер детали на чертеже:

5

Крышка левая

Заводской номер: 31.01.001 Количество на модель: 1
31.01.001
1
6

Номер детали на чертеже:

6

Защитная крышка

Заводской номер: 31.01.002 Количество на модель: 1
31.01.002
1
7

Номер детали на чертеже:

7

Электрооборудование дополнительное

Заводской номер: 30.37.000 Количество на модель: 1
30.37.000
1
8

Номер детали на чертеже:

8

Щиток приборов в сборе

Заводской номер: 58.01.001 Количество на модель: 1
58.01.001
1
9

Номер детали на чертеже:

9

Электрооборудование

Заводской номер: 31.31.000 Количество на модель: 1
31.31.000
1
11

Номер детали на чертеже:

11

Система управления в сборе

Заводской номер: 30.20.000 Количество на модель: 1
30.20.000
1
12

Номер детали на чертеже:

12

Гидравлическая система в сборе

Заводской номер: 31.28.000 Количество на модель: 1
31.28.000
1
13

Номер детали на чертеже:

13

Сидение

Заводской номер: 52.01.012 Количество на модель: 1
52.01.012
1
16

Номер детали на чертеже:

16

Крышка батареи

Заводской номер: 31.01.003 Количество на модель: 1
31.01.003
1
17

Номер детали на чертеже:

17

Амортизатор

Заводской номер: 30.01.007 Количество на модель: 1
30.01.007
1
18

Номер детали на чертеже:

18

Балка

Заводской номер: 31.01.004 Количество на модель: 1
31.01.004
1
19

Номер детали на чертеже:

19

Петля правая

Заводской номер: 30.01.009 Количество на модель: 1
30.01.009
1
20

Номер детали на чертеже:

20

Петля левая

Заводской номер: 30.01.010 Количество на модель: 1
30.01.010
1
21

Номер детали на чертеже:

21

Крышка задняя

Заводской номер: 31.01.005 Количество на модель: 1
31.01.005
1
22

Номер детали на чертеже:

22

Планка к-т

Заводской номер: 31.01.006 Количество на модель: 2
31.01.006
2
23

Номер детали на чертеже:

23

Противовес

Заводской номер: 31.01.007 Количество на модель: 1
31.01.007
1
24

Номер детали на чертеже:

24

Тяж

Заводской номер: 31.01.008 Количество на модель: 1
31.01.008
1
25

Номер детали на чертеже:

25

Управляемый мост в сборе

Заводской номер: 30.15.000 Количество на модель: 1
30.15.000
1
26

Номер детали на чертеже:

26

Колесо 16х6-8 в сборе

Заводской номер: 30.19.000 Количество на модель: 2
30.19.000
2
27

Номер детали на чертеже:

27

Изгиб в сборе

Заводской номер: 31.01.009 Количество на модель: 2
31.01.009
2
28

Номер детали на чертеже:

28

Плита к-т

Заводской номер: 31.01.010 Количество на модель: 2
31.01.010
2
30

Номер детали на чертеже:

30

Тормозная система в сборе

Заводской номер: 31.24.000 Количество на модель: 1
31.24.000
1
31

Номер детали на чертеже:

31

Крышка левая малая

Заводской номер: 31.01.011 Количество на модель: 1
31.01.011
1
33

Номер детали на чертеже:

33

Колесо

Заводской номер: 30.13.000 Количество на модель: 2
30.13.000
2
36

Номер детали на чертеже:

36

Крышка правая

Заводской номер: 31.01.012 Количество на модель: 1
31.01.012
1
37

Номер детали на чертеже:

37

Крышка правая малая

Заводской номер: 31.01.013 Количество на модель: 1
31.01.013
1
38

Номер детали на чертеже:

38

Крышка распределителя

Заводской номер: 30.01.016 Количество на модель: 1
30.01.016
1
39

Номер детали на чертеже:

39

Жестяное покрытие полав II

Заводской номер: 30.01.017 Количество на модель: 1
30.01.017
1
40

Номер детали на чертеже:

40

Жестяное покрытие полав I

Заводской номер: 30.01.019 Количество на модель: 1
30.01.019
1
