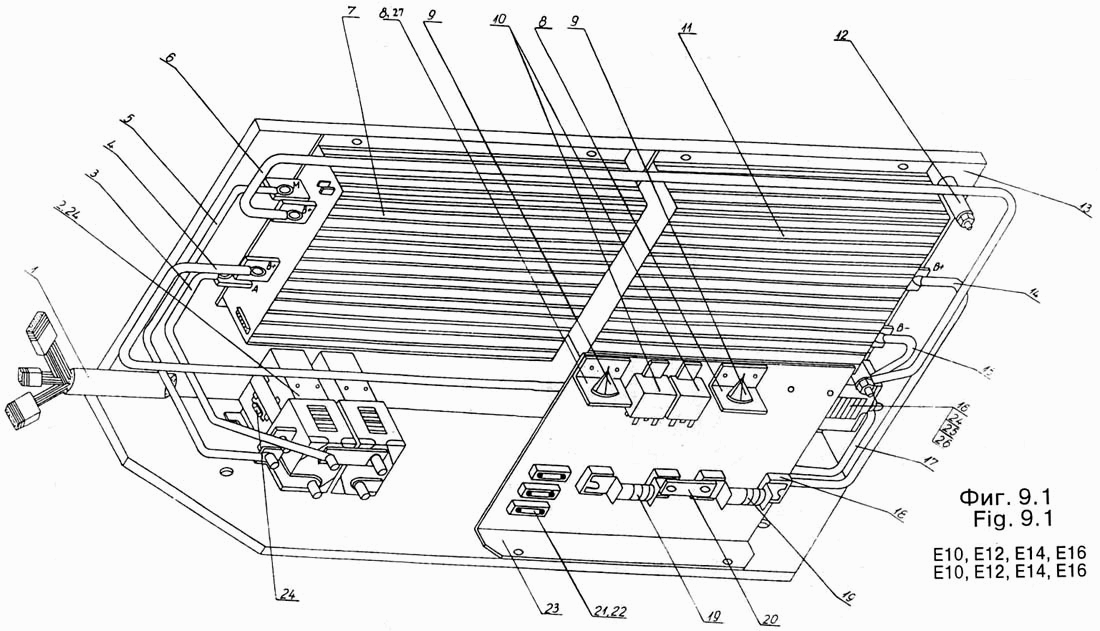

Щит электрический Dimex-E-10

Электрооборудование в сборе Dimex-E-10 Электродвигатель насосный Dimex-E-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Щит электрический

Заводской номер: 31.32.000 Количество на модель: 1
31.32.000
1
1

Номер детали на чертеже:

1

Пучок проводов

Заводской номер: 31.32.001 Количество на модель: 1
31.32.001
1
2

Номер детали на чертеже:

2

Контактор

Заводской номер: 31.32.002 Количество на модель: 1
31.32.002
1
3

Номер детали на чертеже:

3

Провод

Заводской номер: 31.32.003 Количество на модель: 1
31.32.003
1
4

Номер детали на чертеже:

4

Провод

Заводской номер: 31.32.004 Количество на модель: 1
31.32.004
1
5

Номер детали на чертеже:

5

Провод

Заводской номер: 31.32.005 Количество на модель: 1
31.32.005
1
6

Номер детали на чертеже:

6

Провод

Заводской номер: 31.32.006 Количество на модель: 1
31.32.006
1
7

Номер детали на чертеже:

7

Импульсный регулятор

Заводской номер: 31.32.007 Количество на модель: 1
31.32.007
1
8

Номер детали на чертеже:

8

Радиатор

Заводской номер: 52.32.021 Количество на модель: 2
52.32.021
2
9

Номер детали на чертеже:

9

Диод

Заводской номер: 52.32.020 Количество на модель: 2
52.32.020
2
10

Номер детали на чертеже:

10

Реле

Заводской номер: 52.32.027 Количество на модель: 2
52.32.027
2
11

Номер детали на чертеже:

11

Импульсный регулятор

Заводской номер: 31.32.008 Количество на модель: 1
31.32.008
1
12

Номер детали на чертеже:

12

Плита

Заводской номер: 31.32.009 Количество на модель: 3
31.32.009
3
13

Номер детали на чертеже:

13

Плита

Заводской номер: 31.32.010 Количество на модель: 1
31.32.010
1
14

Номер детали на чертеже:

14

Провод

Заводской номер: 31.32.011 Количество на модель: 1
31.32.011
1
15

Номер детали на чертеже:

15

Провод

Заводской номер: 31.32.012 Количество на модель: 1
31.32.012
1
16

Номер детали на чертеже:

16

Контактор

Заводской номер: 31.32.013 Количество на модель: 1
31.32.013
1
17

Номер детали на чертеже:

17

Провод

Заводской номер: 31.32.014 Количество на модель: 1
31.32.014
1
18

Номер детали на чертеже:

18

Плита

Заводской номер: 52.32.025 Количество на модель: 4
52.32.025
4
19

Номер детали на чертеже:

19

Предохранитель силовой

Заводской номер: 31.32.015 Количество на модель: 2
31.32.015
2
20

Номер детали на чертеже:

20

Провод

Заводской номер: 52.32.015 Количество на модель: 1
52.32.015
1
21

Номер детали на чертеже:

21

Плита для предохранителя

Заводской номер: 52.32.018 Количество на модель: 3
52.32.018
3
22

Номер детали на чертеже:

22

Предохранитель

Заводской номер: 52.32.019 Количество на модель: 3
52.32.019
3
23

Номер детали на чертеже:

23

Плита

Заводской номер: 31.32.016 Количество на модель: 1
31.32.016
1
24

Номер детали на чертеже:

24

Диод

Заводской номер: 52.32.008 Количество на модель: 3
52.32.008
3
25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: 32.32.016 Количество на модель: 1
32.32.016
1
26

Номер детали на чертеже:

26

Резистор

Заводской номер: 52.32.007 Количество на модель: 1
52.32.007
1
27

Номер детали на чертеже:

27

Плита

Заводской номер: 52.32.022 Количество на модель: 2
52.32.022
2
