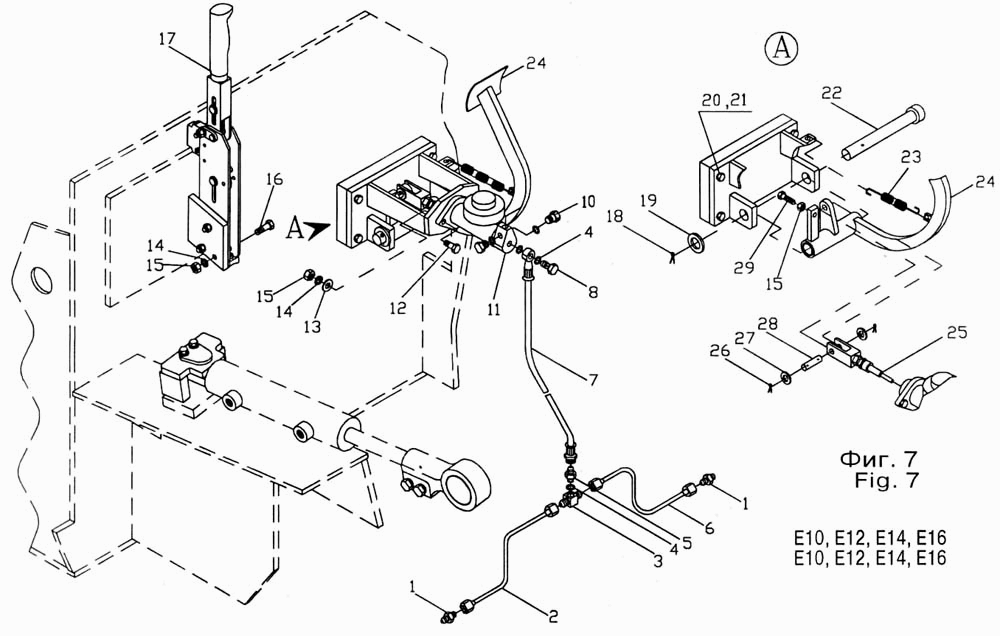

Тормозная система в сборе Dimex-E-10

Система управления в сборе Dimex-E-10 Ручной тормоз Dimex-E-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тормозная система в сборе

Заводской номер: 31.24.000 Количество на модель:
31.24.000
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: 99.11.024 Количество на модель: 2
99.11.024
2
2

Номер детали на чертеже:

2

Труба правая в сборе

Заводской номер: 31.24.001 Количество на модель: 1
31.24.001
1
3

Номер детали на чертеже:

3

Тройник

Заводской номер: 31.24.002 Количество на модель: 1
31.24.002
1
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 99.12.001 Количество на модель: 6
99.12.001
6
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: 99.11.020 Количество на модель: 1
99.11.020
1
6

Номер детали на чертеже:

6

Труба левая в сборе

Заводской номер: 31.24.003 Количество на модель: 1
31.24.003
1
7

Номер детали на чертеже:

7

Шланг тормозной

Заводской номер: 52.24.004 Количество на модель: 1
52.24.004
1
8

Номер детали на чертеже:

8

Болт накидной гайки

Заводской номер: 52.24.011 Количество на модель: 1
52.24.011
1
10

Номер детали на чертеже:

10

Пробка

Заводской номер: 31.24.006 Количество на модель: 2
31.24.006
2
11

Номер детали на чертеже:

11

Главный тормозной цилиндр

Заводской номер: 31.26.000 Количество на модель: 1
31.26.000
1
12

Номер детали на чертеже:

12

Болт М8х25-5,6

Заводской номер: 99.01.028 Количество на модель: 2
99.01.028
2
13

Номер детали на чертеже:

13

Шайба 2-8Н

Заводской номер: 99.06.005 Количество на модель: 2
99.06.005
2
14

Номер детали на чертеже:

14

Шайба 2 8Н

Заводской номер: 99.05.005 Количество на модель: 5
99.05.005
5
15

Номер детали на чертеже:

15

Гайка А М8-5

Заводской номер: 99.03.004 Количество на модель: 6
99.03.004
6
16

Номер детали на чертеже:

16

Болт М8х50-5,6

Заводской номер: 99.01.036 Количество на модель: 3
99.01.036
3
17

Номер детали на чертеже:

17

Ручной тормоз

Заводской номер: 52.25.000 Количество на модель: 1
52.25.000
1
18

Номер детали на чертеже:

18

Шплинт

Заводской номер: 99.08.005 Количество на модель: 1
99.08.005
1
19

Номер детали на чертеже:

19

Шайба М20

Заводской номер: 99.06.009 Количество на модель: 1
99.06.009
1
20

Номер детали на чертеже:

20

Болт М10х25-5,6

Заводской номер: 99.01.050 Количество на модель: 3
99.01.050
3
21

Номер детали на чертеже:

21

Шайба 2-10Н

Заводской номер: 99.05.006 Количество на модель: 3
99.05.006
3
22

Номер детали на чертеже:

22

Ось

Заводской номер: 52.24.013 Количество на модель: 1
52.24.013
1
23

Номер детали на чертеже:

23

Пружина

Заводской номер: 52.24.014 Количество на модель: 1
52.24.014
1
24

Номер детали на чертеже:

24

Тормозная педаль

Заводской номер: 31.24.009 Количество на модель: 1
31.24.009
1
25

Номер детали на чертеже:

25

Поршневой шток

Заводской номер: 52.24.016 Количество на модель: 1
52.24.016
1
26

Номер детали на чертеже:

26

Шплинт

Заводской номер: 99.08.009 Количество на модель: 2
99.08.009
2
27

Номер детали на чертеже:

27

Шайба М10

Заводской номер: 99.06.006 Количество на модель: 2
99.06.006
2
28

Номер детали на чертеже:

28

Ось

Заводской номер: 52.24.017 Количество на модель: 1
52.24.017
1
29

Номер детали на чертеже:

29

Болт М8х40-5,6

Заводской номер: 99.01.032 Количество на модель: 1
99.01.032
1
