Экскаватор траншейный цепной ЭТЦ-1609 БД 1609БД.00.00.000 ЭТЦ-1609 (каталог 2006 г)

Экскаватор траншейный цепной ЭТЦ-1609 1609.00.00.000 ЭТЦ-1609 (каталог 2006 г) Привод рабочего органа ЭТЦ-1609.30.00.000 ЭТЦ-1609 (каталог 2006 г)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

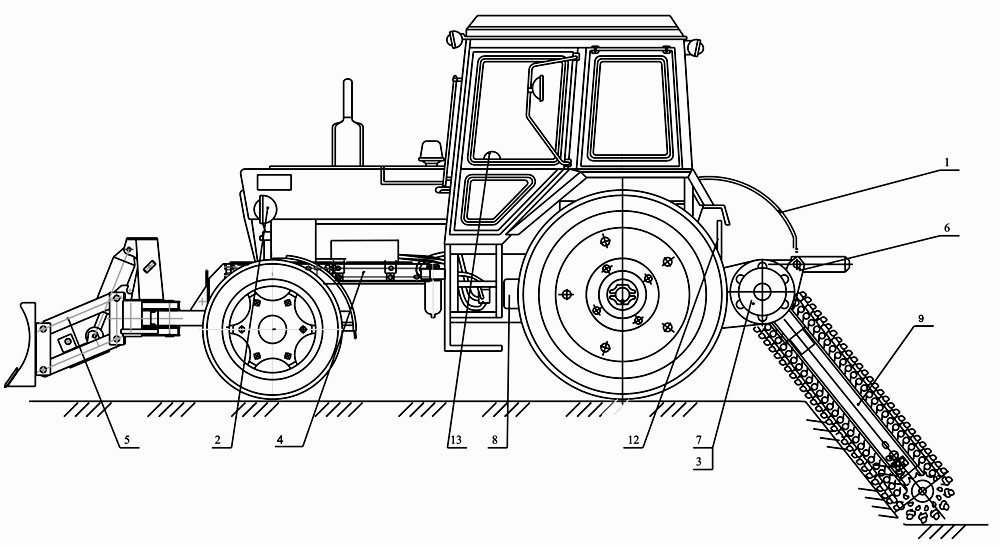

Экскаватор траншейный цепной ЭТЦ-1609 БД

Заводской номер: 1609БД.00.00.000 Количество на модель:
1609БД.00.00.000
1

Номер детали на чертеже:

1

Гидросистема

Заводской номер: ЭТЦ-1609-07.00.000 Количество на модель: 1
ЭТЦ-1609-07.00.000
1
2

Номер детали на чертеже:

2

Электрооборудование

Заводской номер: ЭТЦ-1609.11.00.000 Количество на модель: 1
ЭТЦ-1609.11.00.000
1
3

Номер детали на чертеже:

3

Стяжка

Заводской номер: ЭТЦ-1609-13-00-000 Количество на модель: 1
ЭТЦ-1609-13-00-000
1
4

Номер детали на чертеже:

4

Рама

Заводской номер: ЭТЦ-1609-28-00-000 Количество на модель: 1
ЭТЦ-1609-28-00-000
1
5

Номер детали на чертеже:

5

Бульдозер

Заводской номер: ЭТЦ-1609.27.00-000 Количество на модель: 1
ЭТЦ-1609.27.00-000
1
6

Номер детали на чертеже:

6

Механизм фиксации

Заводской номер: ЭТЦ-1609-25-00-000 Количество на модель: 1
ЭТЦ-1609-25-00-000
1
7

Номер детали на чертеже:

7

Привод рабочего органа

Заводской номер: ЭТЦ-1609-30 -00-000 Количество на модель: 1
ЭТЦ-1609-30 -00-000
1
8

Номер детали на чертеже:

8

Ходоуменьшитель

Заводской номер: ЭТЦ-1609-31-00-000 Количество на модель: 1
ЭТЦ-1609-31-00-000
1
9

Номер детали на чертеже:

9

Рабочий орган для мерзлых грунтов

Заводской номер: ЭТЦ-160939.00.000 Количество на модель: 1
ЭТЦ-160939.00.000
1
12

Номер детали на чертеже:

12

Кожух нижний

Заводской номер: 165А-010000.000 Количество на модель: 1
165А-010000.000
1
13

Номер детали на чертеже:

13

Механизм переключения

Заводской номер: 165А-030000.000 Количество на модель: 1
165А-030000.000
1
