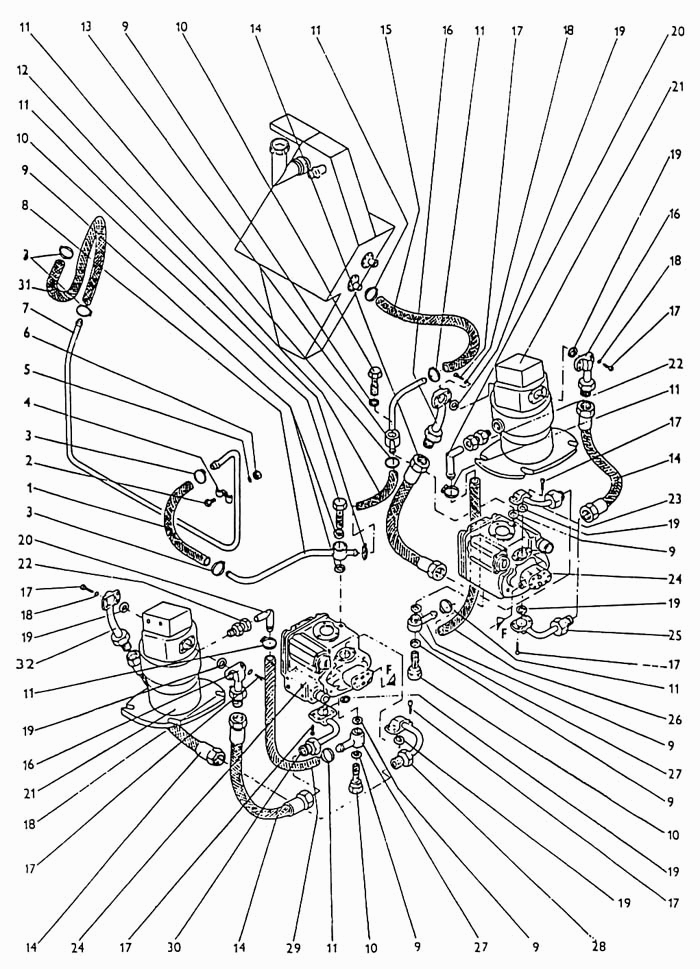

Гидравлическая система УНС-061

Гидравлическая система УНС-061 Гидравлическая система УНС-061

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг 25х36-240

Заводской номер: 533-0-62-19-684-1 Количество на модель: 1
533-0-62-19-684-1
1
2

Номер детали на чертеже:

2

Винт М6х14

Заводской номер: SТN 02 1103.25 Количество на модель: 2
SТN 02 1103.25
2
3

Номер детали на чертеже:

3

Скобка шланга

Заводской номер: 548 241 571 532 Количество на модель: 4
548 241 571 532
4
4

Номер детали на чертеже:

4

Скобка

Заводской номер: 533-0-05-19-347-2 Количество на модель: 2
533-0-05-19-347-2
2
5

Номер детали на чертеже:

5

Шай6а 10

Заводской номер: SТN 02 1740.05 Количество на модель: 2
SТN 02 1740.05
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: SТN 02 1401.15 Количество на модель: 1
SТN 02 1401.15
1
7

Номер детали на чертеже:

7

Трубка

Заводской номер: 533-0-62-19-470-1 Количество на модель: 1
533-0-62-19-470-1
1
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: 533-9-62-18-528-1 Количество на модель: 1
533-9-62-18-528-1
1
9

Номер детали на чертеже:

9

Кольцо уплотнительное 30х36

Заводской номер: SТN 02 9310.2 Количество на модель: 8
SТN 02 9310.2
8
10

Номер детали на чертеже:

10

Винт

Заводской номер: 533-0-02-19-666-1 Количество на модель: 4
533-0-02-19-666-1
4
11

Номер детали на чертеже:

11

Скобка шланга

Заводской номер: 548 241 571 531 Количество на модель: 7
548 241 571 531
7
12

Номер детали на чертеже:

12

Шланг 16х25,5-250

Заводской номер: 533-0-62-19-690-1 Количество на модель: 1
533-0-62-19-690-1
1
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: 533-9-62-19-518-1 Количество на модель: 1
533-9-62-19-518-1
1
14

Номер детали на чертеже:

14

Шланг высокого давления 16/430 ZVТ-DА

Заводской номер: 336 616 031 008-58 Количество на модель: 4
336 616 031 008-58
4
15

Номер детали на чертеже:

15

Шланг 16х25,5-420

Заводской номер: 533-0-62-19-691-1 Количество на модель: 1
533-0-62-19-691-1
1
16

Номер детали на чертеже:

16

Трубопровод

Заводской номер: 533-9-62-19-807-1 Количество на модель: 3
533-9-62-19-807-1
3
17

Номер детали на чертеже:

17

Винт 3/8-16

Заводской номер: DНР 6559-К Количество на модель: 32
DНР 6559-К
32
19

Номер детали на чертеже:

19

О-Кольцо 33х40,2х3,6

Заводской номер: DНР 406 481 Количество на модель: 8
DНР 406 481
8
20

Номер детали на чертеже:

20

Трубопровод

Заводской номер: 533-9-62-19-804-1 Количество на модель: 2
533-9-62-19-804-1
2
21

Номер детали на чертеже:

21

Гидромотор SМF 20-000-1100-00

Заводской номер: 533-0-62-19-002-1 Количество на модель: 2
533-0-62-19-002-1
2
22

Номер детали на чертеже:

22

Прямое присоединение

Заводской номер: 336 928 403 015 Количество на модель: 2
336 928 403 015
2
23

Номер детали на чертеже:

23

Трубопровод

Заводской номер: 533-9-62-19-343-1 Количество на модель: 1
533-9-62-19-343-1
1
24

Номер детали на чертеже:

24

Гидрогенератор SРV 20-000-0230-06

Заводской номер: ТР-04-02/Н-Е-21/70 Количество на модель: 2
ТР-04-02/Н-Е-21/70
2
25

Номер детали на чертеже:

25

Трубопровод

Заводской номер: 533-9-12-19-348-2 Количество на модель: 1
533-9-12-19-348-2
1
26

Номер детали на чертеже:

26

Шланг

Заводской номер: 533-6-62-19-689-1 Количество на модель: 1
533-6-62-19-689-1
1
27

Номер детали на чертеже:

27

Трубопровод

Заводской номер: 533-9-62-19-542-1 Количество на модель: 2
533-9-62-19-542-1
2
28

Номер детали на чертеже:

28

Трубопровод

Заводской номер: 533-9-62-19-353-1 Количество на модель: 1
533-9-62-19-353-1
1
29

Номер детали на чертеже:

29

Шланг привода 16х25,5-680

Заводской номер: 533-0-62-19-678-1 Количество на модель: 1
533-0-62-19-678-1
1
30

Номер детали на чертеже:

30

Трубопровод

Заводской номер: 533-9-62-19-358-2 Количество на модель: 1
533-9-62-19-358-2
1
31

Номер детали на чертеже:

31

Шланг 25х36-480

Заводской номер: 533-0-62-19-683-1 Количество на модель: 1
533-0-62-19-683-1
1
32

Номер детали на чертеже:

32

Трубопровод

Заводской номер: 533-9-62-19-611-1 Количество на модель: 1
533-9-62-19-611-1
1
