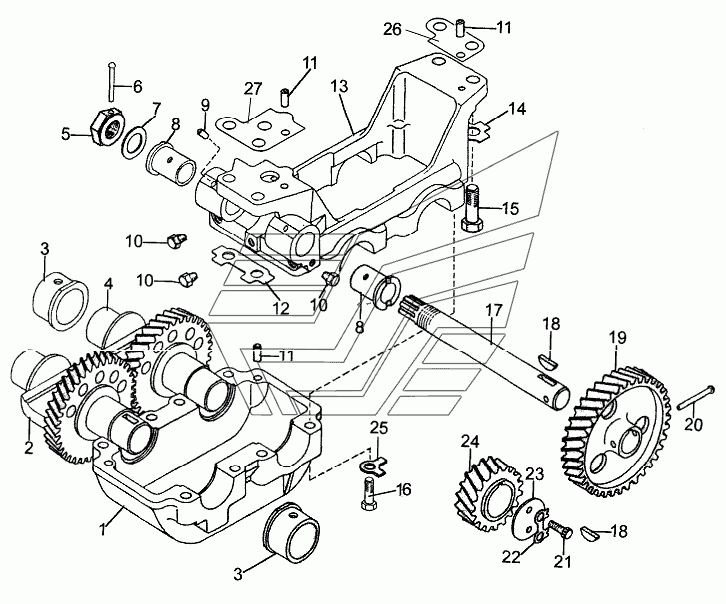

Механизм уравновешивающий Т-10М. Каталог 2012г.

Установка щитков от схода гусениц Т-10М Установка топливной аппаратуры Т-10М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Уравновешивающий механизм

Заводской номер: 51-66-1СП Количество на модель: 1
51-66-1СП
1
1

Номер детали на чертеже:

1

Поддон

Заводской номер: 51-66-2 Количество на модель: 1
51-66-2
1
2

Номер детали на чертеже:

2

Противовес

Заводской номер: 51-66-26 Количество на модель: 1
51-66-26
1
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 51-66-3 Количество на модель: 4
51-66-3
4
4

Номер детали на чертеже:

4

Противовес

Заводской номер: 51-66-27 Количество на модель: 1
51-66-27
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 700-30-2339 Количество на модель: 1
700-30-2339
1
6

Номер детали на чертеже:

6

Штифт

Заводской номер: 700-32-2186-01 Количество на модель: 1
700-32-2186-01
1
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 51-66-30 Количество на модель: 1
51-66-30
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 51-66-19 Количество на модель: 2
51-66-19
2
9

Номер детали на чертеже:

9

Штифт

Заводской номер: 700-32-2195 Количество на модель: 2
700-32-2195
2
10

Номер детали на чертеже:

10

Пробка

Заводской номер: 371 Количество на модель: 5
371
5
11

Номер детали на чертеже:

11

Штифт

Заводской номер: 700-32-2198 Количество на модель: 4
700-32-2198
4
12

Номер детали на чертеже:

12

Пластина

Заводской номер: 700-31-2527 Количество на модель: 1
700-31-2527
1
13

Номер детали на чертеже:

13

Корпус

Заводской номер: 51-66-16 Количество на модель: 1
51-66-16
1
14

Номер детали на чертеже:

14

Пластина

Заводской номер: 700-31-2546 Количество на модель: 1
700-31-2546
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 700-28-2623 Количество на модель: 4
700-28-2623
4
15

Номер детали на чертеже:

15

Болт M16-8gx45.88.019

Заводской номер: БолтM16-8gx45.88.019 Количество на модель: 4
БолтM16-8gx45.88.019
4
16

Номер детали на чертеже:

16

Болт М12x60.58.019

Заводской номер: БолтМ12x60.58.019 Количество на модель: 8
БолтМ12x60.58.019
8
17

Номер детали на чертеже:

17

Валик промежуточный

Заводской номер: 51-66-22 Количество на модель: 1
51-66-22
1
18

Номер детали на чертеже:

18

Шпонка

Заводской номер: 700-34-2051 Количество на модель: 2
700-34-2051
2
19

Номер детали на чертеже:

19

Шестерня

Заводской номер: 51-66-23 Количество на модель: 1
51-66-23
1
20

Номер детали на чертеже:

20

Штифт

Заводской номер: 700-32-2186 Количество на модель: 1
700-32-2186
1
21

Номер детали на чертеже:

21

Болт М8x20.58.019

Заводской номер: БолтМ8x20.58.019 Количество на модель: 2
БолтМ8x20.58.019
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 700-31-2605 Количество на модель: 1
700-31-2605
1
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 51-66-12 Количество на модель: 1
51-66-12
1
24

Номер детали на чертеже:

24

Шестерня

Заводской номер: 51-66-11 Количество на модель: 1
51-66-11
1
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 700-31-2337 Количество на модель: 8
700-31-2337
8
26

Номер детали на чертеже:

26

Прокладка

Заводской номер: 29-09-108 Количество на модель: 3
29-09-108
3
27

Номер детали на чертеже:

27

Прокладка

Заводской номер: 29-09-109 Количество на модель: 3
29-09-109
3
