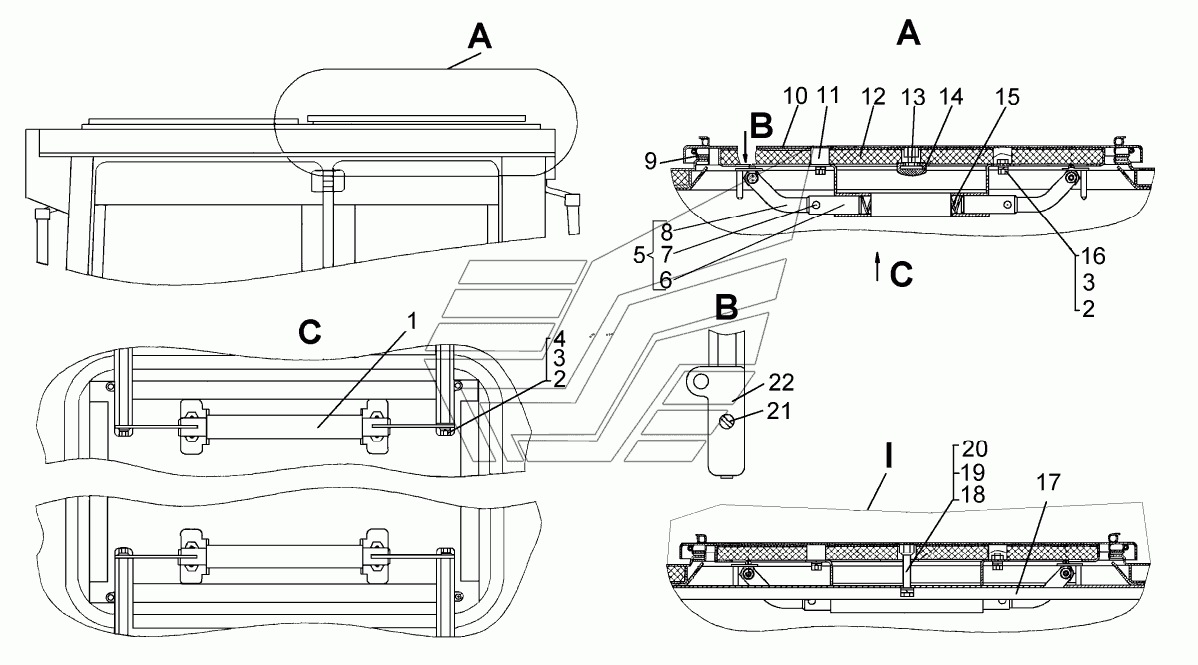

Установка люка Т-10М. Каталог 2012г.

Дверь Т-10М Солнцезащитная шторка. Комплект Т-10М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка люка

Заводской номер: 50-59-814СП Количество на модель: 1
50-59-814СП
1
1

Номер детали на чертеже:

1

Поручень

Заводской номер: 50-59-815СП Количество на модель: 2
50-59-815СП
2
2

Номер детали на чертеже:

2

Гайка М6-6Н.6.019

Заводской номер: ГайкаМ6-6Н.6.019 Количество на модель: 4
ГайкаМ6-6Н.6.019
4
3

Номер детали на чертеже:

3

Шайба 6Т.65Г.09

Заводской номер: Шайба6Т.65Г.09 Количество на модель: 16
Шайба6Т.65Г.09
16
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 31358-1 Количество на модель: 12
31358-1
12
5

Номер детали на чертеже:

5

Ползун

Заводской номер: 50-59-819СП Количество на модель: 4
50-59-819СП
4
6

Номер детали на чертеже:

6

Шток

Заводской номер: 50-59-1658 Количество на модель: 1
50-59-1658
1
7

Номер детали на чертеже:

7

Винт В2.М6-6gx12.58.019

Заводской номер: ВинтВ2.М6-6gx12.58.019 Количество на модель: 1
ВинтВ2.М6-6gx12.58.019
1
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: 50-59-1659 Количество на модель: 1
50-59-1659
1
9

Номер детали на чертеже:

9

Уплотнение

Заводской номер: 700-40-8842-03 Количество на модель: 1
700-40-8842-03
1
10

Номер детали на чертеже:

10

Панель

Заводской номер: 700-40-9328 Количество на модель: 1
700-40-9328
1
11

Номер детали на чертеже:

11

Крышка

Заводской номер: 50-59-816СП Количество на модель: 1
50-59-816СП
1
12

Номер детали на чертеже:

12

Панель

Заводской номер: 700-40-9327 Количество на модель: 1
700-40-9327
1
13

Номер детали на чертеже:

13

Упор

Заводской номер: 50-59-1488 Количество на модель: 1
50-59-1488
1
14

Номер детали на чертеже:

14

Накладка

Заводской номер: 700-40-5228 Количество на модель: 1
700-40-5228
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: 700-38-2763 Количество на модель: 4
700-38-2763
4
16

Номер детали на чертеже:

16

Болт М6-6gx16.88.35.Ц9ч

Заводской номер: БолтМ6-6gx16.88.35.Ц9ч Количество на модель: 8
БолтМ6-6gx16.88.35.Ц9ч
8
17

Номер детали на чертеже:

17

Планка

Заводской номер: 64-59-287 Количество на модель: 1
64-59-287
1
18

Номер детали на чертеже:

18

Болт М10-6gx60.58.019

Заводской номер: БолтМ10-6gx60.58.019 Количество на модель: 1
БолтМ10-6gx60.58.019
1
19

Номер детали на чертеже:

19

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель: 1
Шайба10.ОТ.65Г.09
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 31308-1 Количество на модель: 3
31308-1
3
21

Номер детали на чертеже:

21

Винт В.М5-6gx12.58.019

Заводской номер: ВинтВ.М5-6gx12.58.019 Количество на модель: 4
ВинтВ.М5-6gx12.58.019
4
22

Номер детали на чертеже:

22

Рычаг

Заводской номер: 50-59-820СП Количество на модель: 4
50-59-820СП
4
