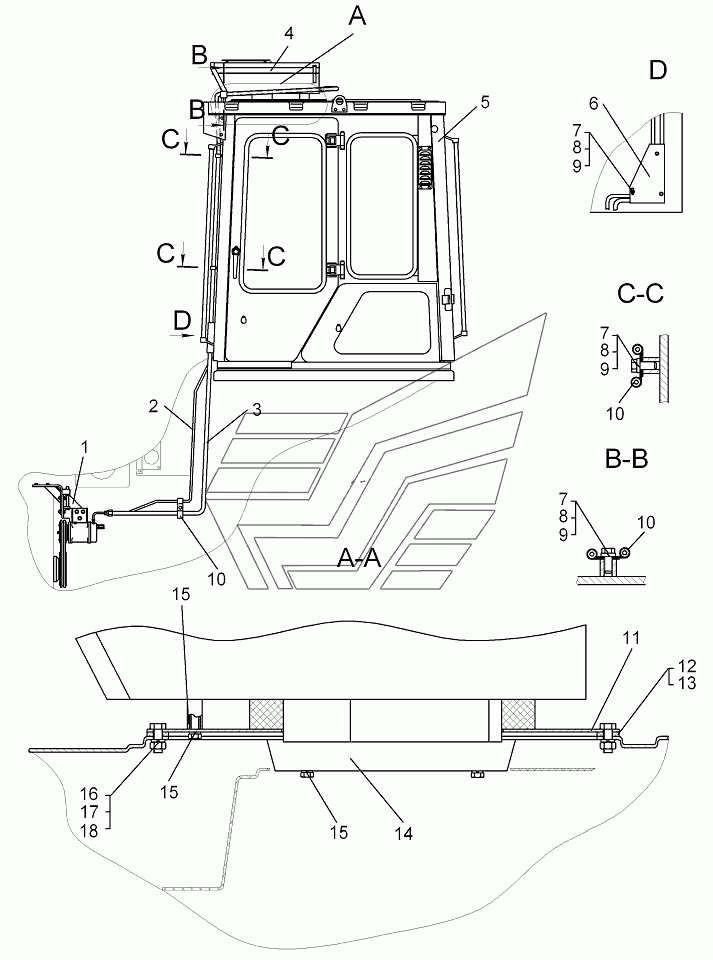

Установка кондиционера «Август» Т-10М. Каталог 2012г.

Установка кондиционера RIO-3000 Т-10М Установка компрессора кондиционера под Д-180М Т-10М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка кондиционера «Август»

Заводской номер: 700-15-1СП Количество на модель: 1
700-15-1СП
1
1

Номер детали на чертеже:

1

Установка компрессора кондиционера под Д-180М

Заводской номер: 700-07-23CП Количество на модель: 1
700-07-23CП
1
2

Номер детали на чертеже:

2

Хладопровод

Заводской номер: 05-290007-03 Количество на модель: 1
05-290007-03
1
3

Номер детали на чертеже:

3

Хладопровод

Заводской номер: 05-290008-03 Количество на модель: 1
05-290008-03
1
4

Номер детали на чертеже:

4

Блок кондиционера

Заводской номер: 30-320100-00 Количество на модель: 1
30-320100-00
1
5

Номер детали на чертеже:

5

Кабина

Заводской номер: 700-15-103СП Количество на модель: 1
700-15-103СП
1
6

Номер детали на чертеже:

6

Щиток

Заводской номер: 700-07-136СП Количество на модель: 1
700-07-136СП
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: БолтМ10-6gx30.58.019 Количество на модель: 7
БолтМ10-6gx30.58.019
7
8

Номер детали на чертеже:

8

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель: 7
Шайба10.ОТ.65Г.09
7
9

Номер детали на чертеже:

9

Шайба 10.01.10.019

Заводской номер: Шайба10.01.10.019 Количество на модель: 7
Шайба10.01.10.019
7
10

Номер детали на чертеже:

10

Хомут

Заводской номер: 261115 Количество на модель: 8
261115
8
11

Номер детали на чертеже:

11

Основание

Заводской номер: 700-15-1 Количество на модель: 1
700-15-1
1
12

Номер детали на чертеже:

12

Уплотнение

Заводской номер: 700-40-8354 Количество на модель: 2
700-40-8354
2
13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: 700-40-8355 Количество на модель: 2
700-40-8355
2
14

Номер детали на чертеже:

14

Панель внутренняя

Заводской номер: 06-320001-00 Количество на модель: 1
06-320001-00
1
15

Номер детали на чертеже:

15

Монтажный комплект

Заводской номер: 21-320030-00 Количество на модель: 1
21-320030-00
1
16

Номер детали на чертеже:

16

Болт М8-6gx25.88.35.019

Заводской номер: БолтМ8-6gx25.88.35.019 Количество на модель: 14
БолтМ8-6gx25.88.35.019
14
17

Номер детали на чертеже:

17

Гайка

Заводской номер: ГайкаМ8-7Н.6.019 Количество на модель: 14
ГайкаМ8-7Н.6.019
14
18

Номер детали на чертеже:

18

Шайба 8Т.65Г.09

Заводской номер: Шайба8Т.65Г.09 Количество на модель: 14
Шайба8Т.65Г.09
14
