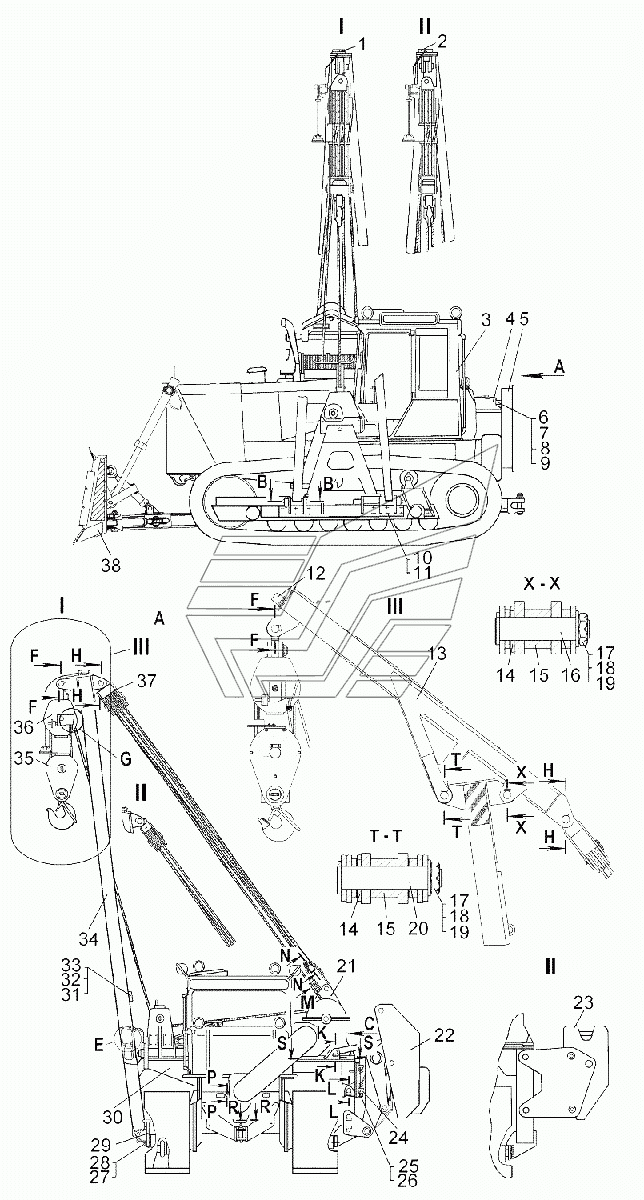

Кран-трубоукладчик Кран ТР-20, ТР-12. Каталог 2006г.

Схема расположения подшипников на грузоподьемном оборудовании Кран ТР-20, ТР-12 Кран-трубоукладчик-продолжение Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка прибора безопасности АЗК110-22

Заводской номер: 71-86-9-03СП Количество на модель:
71-86-9-03СП
1

Номер детали на чертеже:

1

Установка прибора безопасности АЗК110-22

Заводской номер: 71-86-9-02СП Количество на модель:
71-86-9-02СП
1

Номер детали на чертеже:

1

Установка прибора безопасности АЗК110-22

Заводской номер: 71-86-9СП Количество на модель:
71-86-9СП
2

Номер детали на чертеже:

2

Установка прибора безопасности АЗК110-22

Заводской номер: 71-86-9-01СП Количество на модель:
71-86-9-01СП
3

Номер детали на чертеже:

3

Трактор Т10МБ.0120-5

Заводской номер: 48-61СП Количество на модель:
48-61СП
3

Номер детали на чертеже:

3

Трактор Т10МБ.0121-5

Заводской номер: 48-61-001СП Количество на модель:
48-61-001СП
3

Номер детали на чертеже:

3

Трактор Т10МБ.0120-5

Заводской номер: 48-61СП_ТЗбазаподТРсБО Количество на модель:
48-61СП_ТЗбазаподТРсБО
4

Номер детали на чертеже:

4

Кожух

Заводской номер: 71-53-8СП Количество на модель:
71-53-8СП
5

Номер детали на чертеже:

5

Редуктор

Заводской номер: 71-44-2СП Количество на модель:
71-44-2СП
6

Номер детали на чертеже:

6

Вал карданный

Заводской номер: 4540-2201010-02 Количество на модель:
4540-2201010-02
7

Номер детали на чертеже:

7

Болт

Заводской номер: 700-28-2564 Количество на модель:
700-28-2564
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 700-30-727-01 Количество на модель:
700-30-727-01
9

Номер детали на чертеже:

9

Шплинт 3,2х32

Заводской номер: Шплинт3,2х32 Количество на модель:
Шплинт3,2х32
10

Номер детали на чертеже:

10

Болт

Заводской номер: 700-28-2568 Количество на модель:
700-28-2568
11

Номер детали на чертеже:

11

Шайба 24Т.65Г.09

Заводской номер: Шайба24Т.65Г.09 Количество на модель:
Шайба24Т.65Г.09
12

Номер детали на чертеже:

12

Установка прибора безопасности АЗК110-22

Заводской номер: 71-86-15СП Количество на модель:
71-86-15СП
13

Номер детали на чертеже:

13

Удлинитель стрелы

Заводской номер: 71-53-367СП Количество на модель:
71-53-367СП
14

Номер детали на чертеже:

14

Вкладыш

Заводской номер: 71-53-1039 Количество на модель:
71-53-1039
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 71-53-1037 Количество на модель:
71-53-1037
16

Номер детали на чертеже:

16

Палец

Заводской номер: 71-53-1028 Количество на модель:
71-53-1028
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 700-30-2410 Количество на модель:
700-30-2410
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 700-31-2696 Количество на модель:
700-31-2696
19

Номер детали на чертеже:

19

Шплинт 8х100.01.6

Заводской номер: Шплинт8х100.01.6 Количество на модель:
Шплинт8х100.01.6
20

Номер детали на чертеже:

20

Палец

Заводской номер: 71-53-1028-01 Количество на модель:
71-53-1028-01
21

Номер детали на чертеже:

21

Лебедка

Заводской номер: 71-44-1СП Количество на модель:
71-44-1СП
21

Номер детали на чертеже:

21

Лебедка

Заводской номер: 71-44-1-01СП Количество на модель:
71-44-1-01СП
22

Номер детали на чертеже:

22

Установка противовеса

Заводской номер: 71-53-5СП Количество на модель:
71-53-5СП
23

Номер детали на чертеже:

23

Установка противовеса

Заводской номер: 71-53-14СП Количество на модель:
71-53-14СП
24

Номер детали на чертеже:

24

Выключатель противовеса

Заводской номер: 71-53-219СП Количество на модель:
71-53-219СП
25

Номер детали на чертеже:

25

Болт

Заводской номер: БолтМ12-6gх40.58.019 Количество на модель:
БолтМ12-6gх40.58.019
26

Номер детали на чертеже:

26

Шайба 12.ОТ.65Г.09

Заводской номер: Шайба12.ОТ.65Г.09 Количество на модель:
Шайба12.ОТ.65Г.09
27

Номер детали на чертеже:

27

Болт М20-8gх40.66.019

Заводской номер: БолтМ20-8gх40.66.019 Количество на модель:
БолтМ20-8gх40.66.019
28

Номер детали на чертеже:

28

Шайба 20.ОТ.65Г.09

Заводской номер: Шайба20.ОТ.65Г.09 Количество на модель:
Шайба20.ОТ.65Г.09
689522
252141-П2 252141 П2
Шайба 20 пружинная крепления тормоза рабочего УРАЛ (АО АЗ УРАЛ)
Код: 689522
Артикул: 252141-П2, 252141 П2
230 в наличии

На складах : 230 шт.

12 шт. Иркутск 9 шт. Люберцы, Мира ул. 145 шт. Машково д., Люберецкий р-н 7 шт. Москва, Варшавское ш. 11 шт. Москва, Кетчерская ул. 12 шт. Москва, Рябиновая ул. 10 шт. Королев, Ярославский пр-д. 4 шт. Москва, Каширское ш. 12 шт. Москва, Хабаровская ул. 8 шт. Новосибирск
Производитель:
040285
DIN127 00001-0005164-708, ШП20
Шайба 20.5х4.5 пружинная оцинкованная
Код: 040285
Артикул: DIN127, 00001-0005164-708, ШП20
1340 в наличии

На складах : 1340 шт.

38 шт. Люберцы, Мира ул. 295 шт. Машково д., Люберецкий р-н 633 шт. Томилино р.п., Люберецкий р-н 38 шт. Москва, Варшавское ш. 182 шт. Москва, Кетчерская ул. 14 шт. Москва, Дмитровское ш. 4 шт. Москва, Рябиновая ул. 20 шт. Королев, Ярославский пр-д. 31 шт. Москва, Каширское ш. 27 шт. Москва, Хабаровская ул. 6 шт. Красногорск 5 шт. Екатеринбург 39 шт. Нефтекамск 8 шт. Пермь
Производитель:
749309
DIN127
Шайба 20.5х4.5 пружинная черная
Код: 749309
Артикул: DIN127,
1132 в наличии

На складах : 1132 шт.

258 шт. Люберцы, Мира ул. 81 шт. Машково д., Люберецкий р-н 209 шт. Томилино р.п., Люберецкий р-н 33 шт. Москва, Варшавское ш. 327 шт. Москва, Кетчерская ул. 10 шт. Москва, Дмитровское ш. 17 шт. Москва, Рябиновая ул. 13 шт. Москва, Каширское ш. 10 шт. Красногорск 155 шт. Нефтекамск 19 шт. Пермь
Производитель:
29

Номер детали на чертеже:

29

Лестница

Заводской номер: 71-53-6СП Количество на модель:
71-53-6СП
30

Номер детали на чертеже:

30

Установка рамы

Заводской номер: 71-53-4СП Количество на модель:
71-53-4СП
30

Номер детали на чертеже:

30

Установка рамы

Заводской номер: 71-53-13СП Количество на модель:
71-53-13СП
31

Номер детали на чертеже:

31

Шайба 16.ОТ.65Г.09

Заводской номер: Шайба16.ОТ.65Г.09 Количество на модель:
Шайба16.ОТ.65Г.09
32

Номер детали на чертеже:

32

Болт

Заводской номер: БолтМ16-8gх30.58.019 Количество на модель:
БолтМ16-8gх30.58.019
33

Номер детали на чертеже:

33

Указатель грузоподъемности

Заводской номер: 71-53-3СП Количество на модель:
71-53-3СП
33

Номер детали на чертеже:

33

Указатель грузоподъемности

Заводской номер: 71-53-19СП Количество на модель:
71-53-19СП
34

Номер детали на чертеже:

34

Стрела

Заводской номер: Стр-10.000.00 Количество на модель:
Стр-10.000.00
34

Номер детали на чертеже:

34

Стрела

Заводской номер: Стр-11.000.00 Количество на модель:
Стр-11.000.00
34

Номер детали на чертеже:

34

Стрела с удлинителем

Заводской номер: Стр-12.000.00 Количество на модель:
Стр-12.000.00
35

Номер детали на чертеже:

35

Блок подвижный

Заводской номер: 71-53-36СП Количество на модель:
71-53-36СП
35

Номер детали на чертеже:

35

Блок подвижный

Заводской номер: 71-53-33СП Количество на модель:
71-53-33СП
36

Номер детали на чертеже:

36

Блок подвесной

Заводской номер: 71-53-32СП Количество на модель:
71-53-32СП
36

Номер детали на чертеже:

36

Блок подвесной

Заводской номер: 71-53-35СП Количество на модель:
71-53-35СП
37

Номер детали на чертеже:

37

Блок стреловой

Заводской номер: 71-53-17СП Количество на модель:
71-53-17СП
37

Номер детали на чертеже:

37

Блок стреловой

Заводской номер: 71-53-9СП Количество на модель:
71-53-9СП
Схема расположения подшипников на грузоподьемном оборудовании Кран ТР-20, ТР-12 Кран-трубоукладчик-продолжение Кран ТР-20, ТР-12
