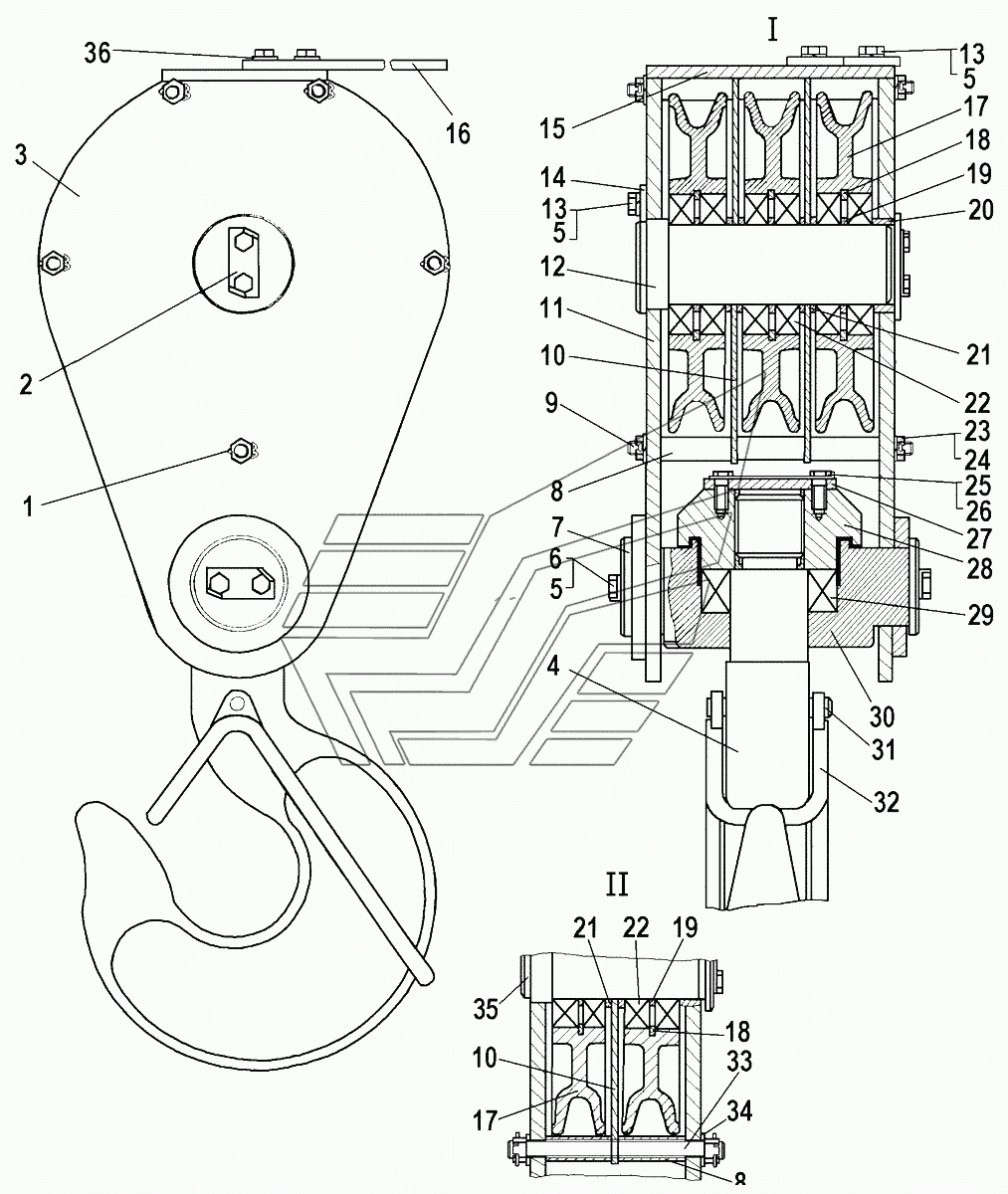

Блок подвижный Кран ТР-20, ТР-12. Каталог 2006г.

Блок подвесной Кран ТР-20, ТР-12 Ролик Кран ТР-20, ТР-12

Вид отображения:

Детали справа

По ширине экрана

71-53-36СП

71-53-33СП

1

1

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

15

16

17

17

18

19

20

21

22

23

24

25

26

26

27

27

28

28

29

29

30

30

31

31

32

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Блок подвижный

Заводской номер: 71-53-36СП Количество на модель:

71-53-36СП

Номер детали на чертеже:

Блок подвижный

Заводской номер: 71-53-33СП Количество на модель:

71-53-33СП

1

Номер детали на чертеже:

1

Шплинт

Заводской номер: Шплинт4х32 Количество на модель:

Шплинт4х32

1

Номер детали на чертеже:

1

Шплинт 4х25

Заводской номер: Шплинт4х25 Количество на модель:

Шплинт4х25

2

Номер детали на чертеже:

2

Пластина стопорная

Заводской номер: 700-31-2662 Количество на модель:

700-31-2662

3

Номер детали на чертеже:

3

Щека

Заводской номер: 71-53-124СП Количество на модель:

71-53-124СП

4

Номер детали на чертеже:

4

Крюк

Заводской номер: 71-53-363 Количество на модель:

71-53-363

4

Номер детали на чертеже:

4

Крюк

Заводской номер: 71-53-82 Количество на модель:

71-53-82

5

Номер детали на чертеже:

5

Шайба 12.ОТ.65Г.09

Заводской номер: Шайба12.ОТ.65Г.09 Количество на модель:

Шайба12.ОТ.65Г.09

5

Номер детали на чертеже:

5

Шайба 12.ОТ.65Г.019

Заводской номер: Шайба12.ОТ.65Г.019 Количество на модель:

Шайба12.ОТ.65Г.019

6

Номер детали на чертеже:

6

Болт

Заводской номер: БолтМ12-6gх35.58.019 Количество на модель:

БолтМ12-6gх35.58.019

7

Номер детали на чертеже:

7

Диск

Заводской номер: 71-53-68 Количество на модель:

71-53-68

8

Номер детали на чертеже:

8

Распорка

Заводской номер: 71-53-92 Количество на модель:

71-53-92

9

Номер детали на чертеже:

9

Шпилька

Заводской номер: 700-29-2521-01 Количество на модель:

700-29-2521-01

10

Номер детали на чертеже:

10

Перегородка

Заводской номер: 71-53-90 Количество на модель:

71-53-90

11

Номер детали на чертеже:

11

Щека

Заводской номер: 71-53-124-01СП Количество на модель:

71-53-124-01СП

12

Номер детали на чертеже:

12

Ось

Заводской номер: 71-53-63-01 Количество на модель:

71-53-63-01

13

Номер детали на чертеже:

13

Болт

Заводской номер: БолтМ12-6gх25.58.019 Количество на модель:

БолтМ12-6gх25.58.019

14

Номер детали на чертеже:

14

Планка

Заводской номер: 71-53-69 Количество на модель:

71-53-69

15

Номер детали на чертеже:

15

Крышка

Заводской номер: 71-53-125СП Количество на модель:

71-53-125СП

15

Номер детали на чертеже:

15

Крышка

Заводской номер: 71-53-190СП Количество на модель:

71-53-190СП

16

Номер детали на чертеже:

16

Пластина

Заводской номер: 71-53-590 Количество на модель:

71-53-590

17

Номер детали на чертеже:

17

Ролик

Заводской номер: 71-53-61 Количество на модель:

71-53-61

17

Номер детали на чертеже:

17

Ролик

Заводской номер: 71-53-62 Количество на модель:

71-53-62

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 700-58-2558 Количество на модель:

700-58-2558

19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 71-53-65 Количество на модель:

71-53-65

20

Номер детали на чертеже:

20

Втулка

Заводской номер: 71-53-67 Количество на модель:

71-53-67

21

Номер детали на чертеже:

21

Кольцо распорное

Заводской номер: 71-53-64-01 Количество на модель:

71-53-64-01

22

Номер детали на чертеже:

22

Подшипник 80218

Заводской номер: 80218 Количество на модель:

80218

243416

80218 (6218.ZZ) 80218

Код: 243416

Артикул: 80218 (6218.ZZ), 80218

Производитель:

23

Номер детали на чертеже:

23

Гайка

Заводской номер: 700-30-2403 Количество на модель:

700-30-2403

24

Номер детали на чертеже:

24

Шайба 16.ОТ.65Г.019

Заводской номер: Шайба16.ОТ.65Г.019 Количество на модель:

Шайба16.ОТ.65Г.019

25

Номер детали на чертеже:

25

Болт

Заводской номер: БолтМ12-6gх30.58.019 Количество на модель:

БолтМ12-6gх30.58.019

26

Номер детали на чертеже:

26

Пластина стопорная

Заводской номер: 700-31-2702 Количество на модель:

700-31-2702

26

Номер детали на чертеже:

26

Пластина стопорная

Заводской номер: 700-31-2693 Количество на модель:

700-31-2693

27

Номер детали на чертеже:

27

Оседержатель

Заводской номер: 71-53-85 Количество на модель:

71-53-85

27

Номер детали на чертеже:

27

Оседержатель

Заводской номер: 71-53-366 Количество на модель:

71-53-366

28

Номер детали на чертеже:

28

Гайка

Заводской номер: 71-53-84 Количество на модель:

71-53-84

28

Номер детали на чертеже:

28

Гайка

Заводской номер: 71-53-365 Количество на модель:

71-53-365

29

Номер детали на чертеже:

29

Подшипник 8314

Заводской номер: 8314 Количество на модель:

8314

29

Номер детали на чертеже:

29

Подшипник 8318

Заводской номер: 8318 Количество на модель:

8318

30

Номер детали на чертеже:

30

Траверса

Заводской номер: 71-53-364 Количество на модель:

71-53-364

30

Номер детали на чертеже:

30

Траверса

Заводской номер: 71-53-83 Количество на модель:

71-53-83

31

Номер детали на чертеже:

31

Штифт 12h11х120

Заводской номер: 71-53-81-01 Количество на модель:

71-53-81-01

31

Номер детали на чертеже:

31

Штифт

Заводской номер: 71-53-81 Количество на модель:

71-53-81

32

Номер детали на чертеже:

32

Скоба 19-2/1

Заводской номер: 71-53-123СП Количество на модель:

71-53-123СП

32

Номер детали на чертеже:

32

Скоба 7-2/1

Заводской номер: 71-53-191СП Количество на модель:

71-53-191СП

33

Номер детали на чертеже:

33

Шпилька

Заводской номер: 700-29-2521 Количество на модель:

700-29-2521

34

Номер детали на чертеже:

34

Шайба

Заводской номер: 31477-01 Количество на модель:

31477-01

35

Номер детали на чертеже:

35

Ось

Заводской номер: 71-53-370-01 Количество на модель:

71-53-370-01

36

Номер детали на чертеже:

36

Шайба

Заводской номер: 3135-1 Количество на модель:

3135-1
