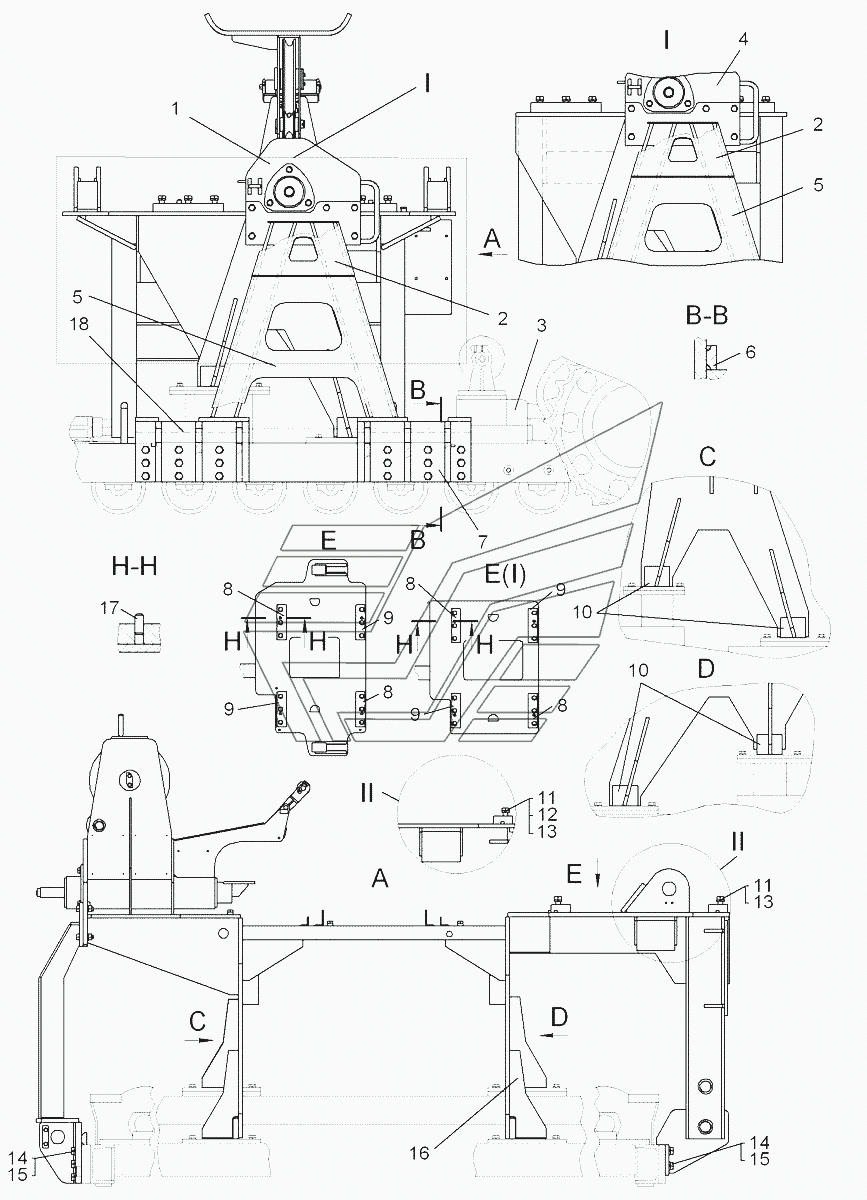

Установка рамы Кран ТР-20, ТР-12. Каталог 2006г.

Указатель грузоподьемности Кран ТР-20, ТР-12 Установка противовеса (для ТР 20) Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка рамы

Заводской номер: 71-53-4СП Количество на модель:
71-53-4СП

Номер детали на чертеже:

Установка рамы

Заводской номер: 71-53-13СП Количество на модель:
71-53-13СП
1

Номер детали на чертеже:

1

Рама

Заводской номер: 71-53-106СП Количество на модель:
71-53-106СП
2

Номер детали на чертеже:

2

Лист

Заводской номер: 71-53-142 Количество на модель:
71-53-142
3

Номер детали на чертеже:

3

Шасси

Заводской номер: 48-210-01СП Количество на модель:
48-210-01СП
4

Номер детали на чертеже:

4

Рама

Заводской номер: 71-53-194СП Количество на модель:
71-53-194СП
5

Номер детали на чертеже:

5

Кронштейн стрелы

Заводской номер: 71-53-134СП Количество на модель:
71-53-134СП
6

Номер детали на чертеже:

6

Стопор

Заводской номер: 71-53-658 Количество на модель:
71-53-658
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 71-53-276-01СП Количество на модель:
71-53-276-01СП
8

Номер детали на чертеже:

8

Плита

Заводской номер: 71-53-171-01 Количество на модель:
71-53-171-01
9

Номер детали на чертеже:

9

Плита

Заводской номер: 71-53-171 Количество на модель:
71-53-171
10

Номер детали на чертеже:

10

Стойка

Заводской номер: 71-53-3 Количество на модель:
71-53-3
11

Номер детали на чертеже:

11

Болт

Заводской номер: 700-28-2588 Количество на модель:
700-28-2588
12

Номер детали на чертеже:

12

Шайба 30.65Г.09

Заводской номер: Шайба30.65Г.09 Количество на модель:
Шайба30.65Г.09
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 700-31-2081 Количество на модель:
700-31-2081
14

Номер детали на чертеже:

14

Болт

Заводской номер: 700-28-2568 Количество на модель:
700-28-2568
15

Номер детали на чертеже:

15

Шайба 24.65Г.09

Заводской номер: Шайба24.65Г.09 Количество на модель:
Шайба24.65Г.09
16

Номер детали на чертеже:

16

Ребро

Заводской номер: 71-53-470 Количество на модель:
71-53-470
17

Номер детали на чертеже:

17

Штифт

Заводской номер: 700-32-221 Количество на модель:
700-32-221
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: 71-53-276СП Количество на модель:
71-53-276СП
