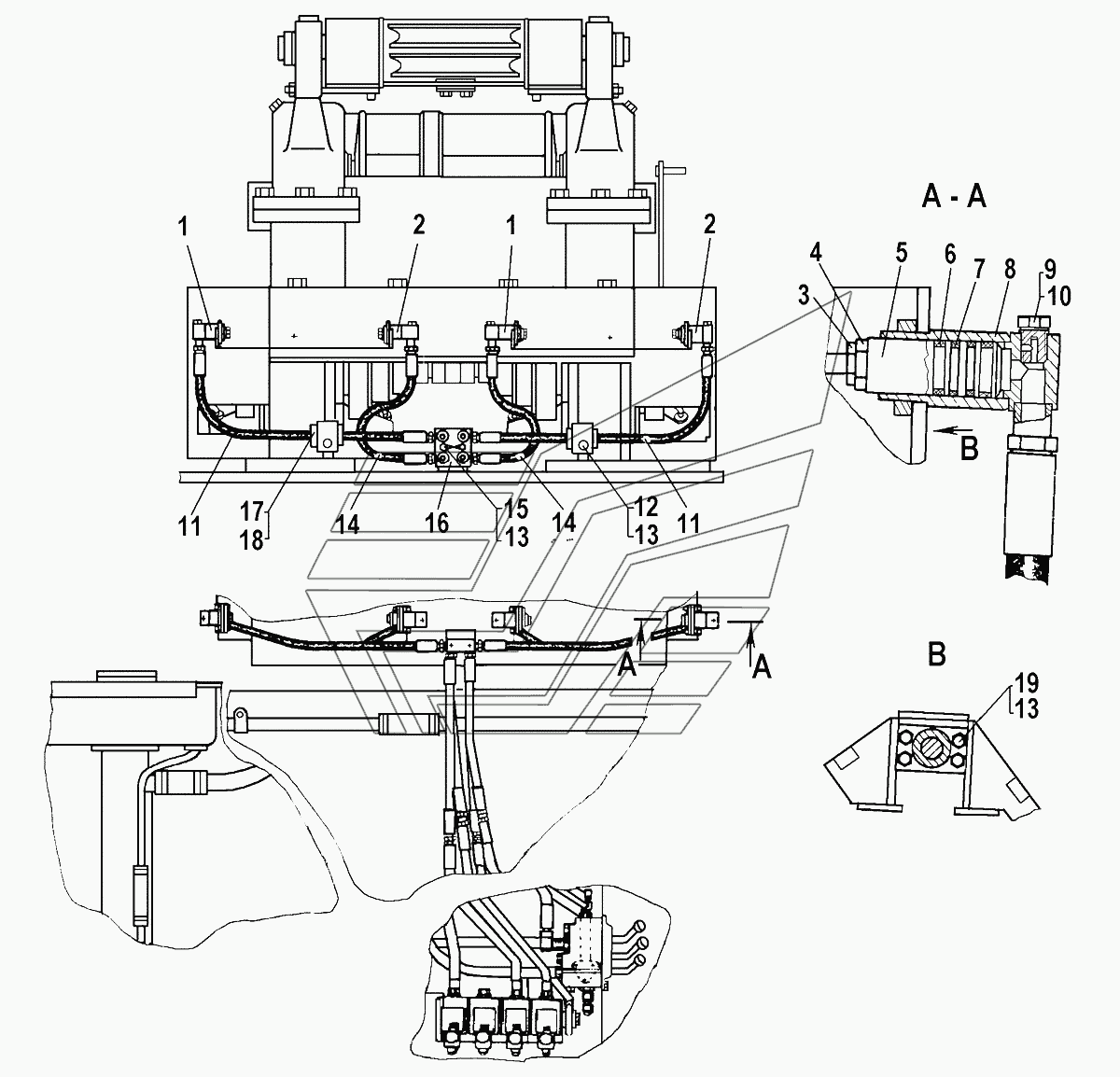

Гидросистема управления лебедкой Кран ТР-20, ТР-12. Каталог 2006г.

Установка гидроцилиндров Кран ТР-20, ТР-12 Гидросистема противовеса Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема управления лебедкой

Заводской номер: 71-26-2СП Количество на модель:
71-26-2СП
1

Номер детали на чертеже:

1

Цилиндр

Заводской номер: 71-26-106-01СП Количество на модель:
71-26-106-01СП
2

Номер детали на чертеже:

2

Цилиндр

Заводской номер: 71-26-106СП Количество на модель:
71-26-106СП
3

Номер детали на чертеже:

3

Болт

Заводской номер: 700-28-2582 Количество на модель:
700-28-2582
4

Номер детали на чертеже:

4

Контргайка

Заводской номер: 700-41-3479 Количество на модель:
700-41-3479
5

Номер детали на чертеже:

5

Шток

Заводской номер: 71-26-40 Количество на модель:
71-26-40
6

Номер детали на чертеже:

6

Кольцо Е23-027-032

Заводской номер: Е23-027-032 Количество на модель:
Е23-027-032
7

Номер детали на чертеже:

7

Кольцо 027-032-30-2-5

Заводской номер: 027-032-30-2-5 Количество на модель:
027-032-30-2-5
8

Номер детали на чертеже:

8

Корпус

Заводской номер: 71-26-105-01СП Количество на модель:
71-26-105-01СП
8

Номер детали на чертеже:

8

Корпус

Заводской номер: 71-26-105СП Количество на модель:
71-26-105СП
9

Номер детали на чертеже:

9

Пробка

Заводской номер: 37121 Количество на модель:
37121
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 40920 Количество на модель:
40920
11

Номер детали на чертеже:

11

Рукав 12

Заводской номер: 50-26-484-04СП Количество на модель:
50-26-484-04СП
11

Номер детали на чертеже:

11

Рукав 12

Заводской номер: 50-26-484-05СП Количество на модель:
50-26-484-05СП
12

Номер детали на чертеже:

12

Болт М10-6gх22.58.019

Заводской номер: БолтМ10-6gх22.58.019 Количество на модель:
БолтМ10-6gх22.58.019
13

Номер детали на чертеже:

13

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель:
Шайба10.ОТ.65Г.09
14

Номер детали на чертеже:

14

Рукав 12

Заводской номер: 50-26-484-11СП Количество на модель:
50-26-484-11СП
14

Номер детали на чертеже:

14

Рукав 12

Заводской номер: 50-26-484-10СП Количество на модель:
50-26-484-10СП
15

Номер детали на чертеже:

15

Болт

Заводской номер: БолтМ10-6gх60.58.019 Количество на модель:
БолтМ10-6gх60.58.019
16

Номер детали на чертеже:

16

Коллектор

Заводской номер: 71-26-103СП Количество на модель:
71-26-103СП
17

Номер детали на чертеже:

17

Хомут

Заводской номер: 261115 Количество на модель:
261115
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 700-40-7471-06 Количество на модель:
700-40-7471-06
19

Номер детали на чертеже:

19

Болт М10-6gх30.58

Заводской номер: БолтМ10-6gх30.58 Количество на модель:
БолтМ10-6gх30.58
