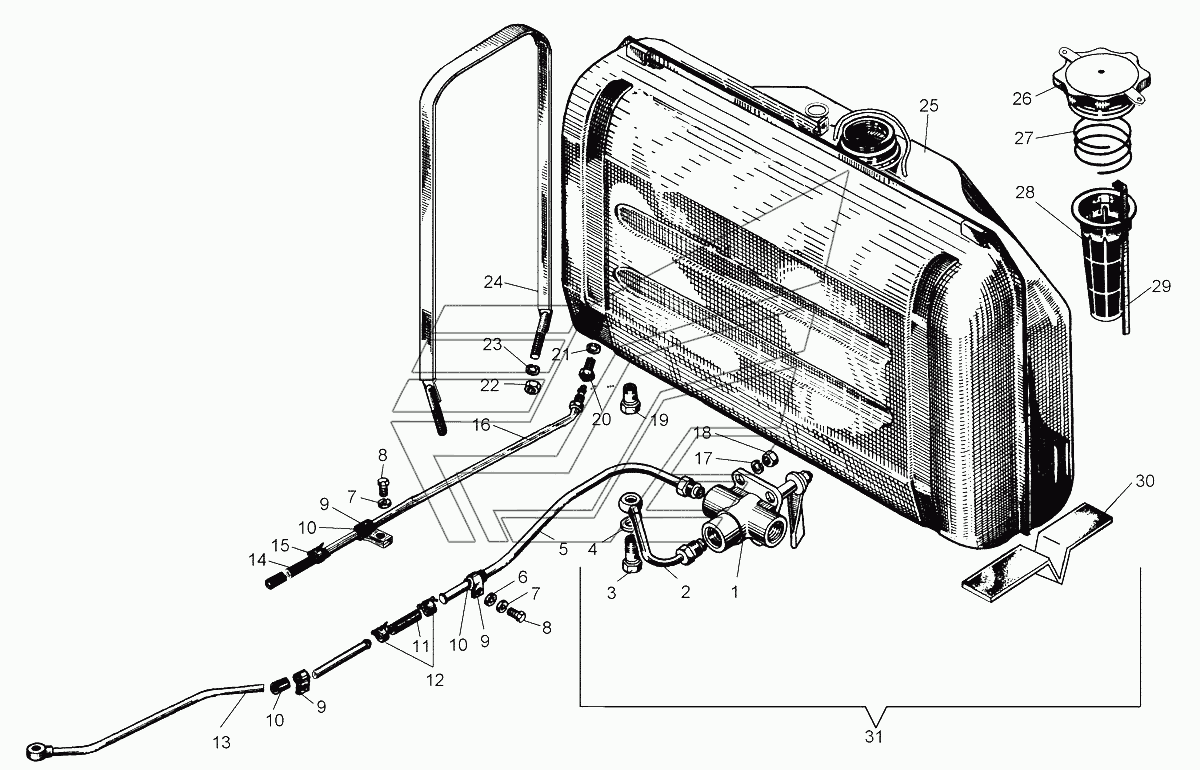

Установка топливного бака Кран ТР-20, ТР-12. Каталог 2006г.

Установка бензобачка пускового агрегата Кран ТР-20, ТР-12 Установка топливного бачка отопителя Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка топливного бака

Заводской номер: 48-25-3СП Количество на модель:
48-25-3СП
1

Номер детали на чертеже:

1

Кран ПП8

Заводской номер: ПП8 Количество на модель:
ПП8
1

Номер детали на чертеже:

1

Кран ПП8-1

Заводской номер: ПП8-1 Количество на модель:
ПП8-1
2

Номер детали на чертеже:

2

Труба

Заводской номер: 50-25-188СП Количество на модель:
50-25-188СП
3

Номер детали на чертеже:

3

Штуцер

Заводской номер: 700-41-2716 Количество на модель:
700-41-2716
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 51-06-8 Количество на модель:
51-06-8
5

Номер детали на чертеже:

5

Труба

Заводской номер: 50-25-189СП Количество на модель:
50-25-189СП
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 31308 Количество на модель:
31308
7

Номер детали на чертеже:

7

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель:
Шайба10.ОТ.65Г.09
8

Номер детали на чертеже:

8

Болт М10х20.58.019

Заводской номер: БолтМ10х20.58.019 Количество на модель:
БолтМ10х20.58.019
9

Номер детали на чертеже:

9

Скоба

Заводской номер: 41627 Количество на модель:
41627
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 700-40-2654 Количество на модель:
700-40-2654
11

Номер детали на чертеже:

11

Рукав

Заводской номер: 700-46-2187 Количество на модель:
700-46-2187
12

Номер детали на чертеже:

12

Хомут червячный

Заводской номер: 12-22/9W2 Количество на модель:
12-22/9W2
12

Номер детали на чертеже:

12

Хомут

Заводской номер: 700-41-2235-06СП Количество на модель:
700-41-2235-06СП
13

Номер детали на чертеже:

13

Труба

Заводской номер: 50-25-270-01СП Количество на модель:
50-25-270-01СП
14

Номер детали на чертеже:

14

Рукав

Заводской номер: 700-46-2417-01 Количество на модель:
700-46-2417-01
15

Номер детали на чертеже:

15

Хомут червячный

Заводской номер: 8-16/9W2 Количество на модель:
8-16/9W2
16

Номер детали на чертеже:

16

Трубка

Заводской номер: 64-25-171СП Количество на модель:
64-25-171СП
17

Номер детали на чертеже:

17

Шайба 6Т.65Г.09

Заводской номер: Шайба6Т.65Г.09 Количество на модель:
Шайба6Т.65Г.09
18

Номер детали на чертеже:

18

Гайка

Заводской номер: ГайкаМ6-7Н.6.019 Количество на модель:
ГайкаМ6-7Н.6.019
19

Номер детали на чертеже:

19

Пробка

Заводской номер: 371 Количество на модель:
371
20

Номер детали на чертеже:

20

Ниппель

Заводской номер: 700-41-4055 Количество на модель:
700-41-4055
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: 40911 Количество на модель:
40911
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 3013 Количество на модель:
3013
23

Номер детали на чертеже:

23

Шайба 16.ОТ.65Г.09

Заводской номер: Шайба16.ОТ.65Г.09 Количество на модель:
Шайба16.ОТ.65Г.09
24

Номер детали на чертеже:

24

Лента

Заводской номер: 50-25-412СП Количество на модель:
50-25-412СП
25

Номер детали на чертеже:

25

Бак

Заводской номер: 50-25-182-01СП Количество на модель:
50-25-182-01СП
26

Номер детали на чертеже:

26

Крышка

Заводской номер: 50-25-247СП Количество на модель:
50-25-247СП
27

Номер детали на чертеже:

27

Пружина

Заводской номер: 700-38-2703 Количество на модель:
700-38-2703
28

Номер детали на чертеже:

28

Фильтр 160Б

Заводской номер: 50-25-264СП Количество на модель:
50-25-264СП
29

Номер детали на чертеже:

29

Линейка

Заводской номер: 50-25-32 Количество на модель:
50-25-32
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 700-40-7286 Количество на модель:
700-40-7286
31

Номер детали на чертеже:

31

Бак в сборе

Заводской номер: 50-25-180-01СП Количество на модель:
50-25-180-01СП
