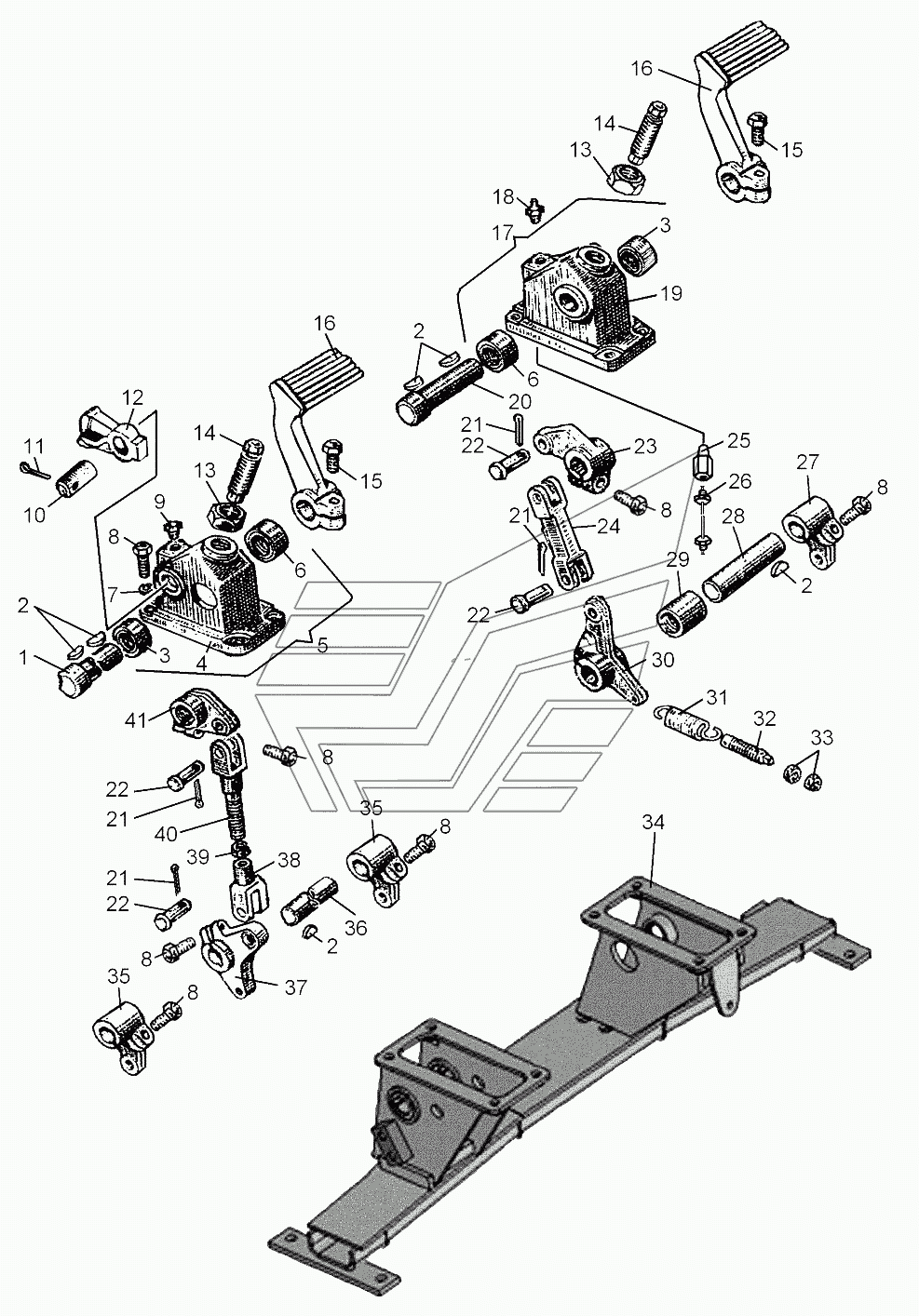

Установка педалей Кран ТР-20, ТР-12. Каталог 2006г.

Механизм управления муфтой сцепления Кран ТР-20, ТР-12 Главная передача с бортовыми фрикционами Кран ТР-20, ТР-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка педалей

Заводской номер: 48-15-112СП Количество на модель:
48-15-112СП
1

Номер детали на чертеже:

1

Ось

Заводской номер: 50-15-28 Количество на модель:
50-15-28
2

Номер детали на чертеже:

2

Шпонка

Заводской номер: 34128 Количество на модель:
34128
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 50-15-22 Количество на модель:
50-15-22
4

Номер детали на чертеже:

4

Колонка

Заводской номер: 50-15-32 Количество на модель:
50-15-32
5

Номер детали на чертеже:

5

Колонка

Заводской номер: 50-15-105СП Количество на модель:
50-15-105СП
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 50-15-23 Количество на модель:
50-15-23
7

Номер детали на чертеже:

7

Шайба 10.ОТ.65Г.09

Заводской номер: Шайба10.ОТ.65Г.09 Количество на модель:
Шайба10.ОТ.65Г.09
8

Номер детали на чертеже:

8

Болт

Заводской номер: БолтМ10-6gх25.58.019 Количество на модель:
БолтМ10-6gх25.58.019
9

Номер детали на чертеже:

9

Пробка

Заводской номер: 375-01 Количество на модель:
375-01
10

Номер детали на чертеже:

10

Ось

Заводской номер: 700-47-2099 Количество на модель:
700-47-2099
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: Шплинт4х32.019 Количество на модель:
Шплинт4х32.019
12

Номер детали на чертеже:

12

Фиксатор

Заводской номер: 50-15-29 Количество на модель:
50-15-29
13

Номер детали на чертеже:

13

Гайка М16х1,5-6Н.6.019

Заводской номер: ГайкаМ16х1,5-6Н.6.019 Количество на модель:
ГайкаМ16х1,5-6Н.6.019
14

Номер детали на чертеже:

14

Упор

Заводской номер: 50-15-57 Количество на модель:
50-15-57
15

Номер детали на чертеже:

15

БолтМ10х30.58.019

Заводской номер: БолтМ10х30.58.019 Количество на модель:
БолтМ10х30.58.019
16

Номер детали на чертеже:

16

Педаль

Заводской номер: 24-15-23 Количество на модель:
24-15-23
17

Номер детали на чертеже:

17

Колонка

Заводской номер: 48-15-121СП Количество на модель:
48-15-121СП
18

Номер детали на чертеже:

18

Масленка 1.3.Ц6

Заводской номер: 1.3.Ц6 Количество на модель:
1.3.Ц6
19

Номер детали на чертеже:

19

Колонка

Заводской номер: 48-15-15 Количество на модель:
48-15-15
20

Номер детали на чертеже:

20

Ось

Заводской номер: 50-15-2 Количество на модель:
50-15-2
21

Номер детали на чертеже:

21

Шплинт 3,2х25

Заводской номер: Шплинт3,2х25 Количество на модель:
Шплинт3,2х25
22

Номер детали на чертеже:

22

Палец

Заводской номер: 17317 Количество на модель:
17317
23

Номер детали на чертеже:

23

Рычаг

Заводской номер: 24-15-104-1 Количество на модель:
24-15-104-1
24

Номер детали на чертеже:

24

Тяга

Заводской номер: 24-15-106 Количество на модель:
24-15-106
25

Номер детали на чертеже:

25

Ниппель

Заводской номер: 25569 Количество на модель:
25569
26

Номер детали на чертеже:

26

Труба

Заводской номер: 48-15-110СП Количество на модель:
48-15-110СП
27

Номер детали на чертеже:

27

Рычаг

Заводской номер: 24-15-63-1 Количество на модель:
24-15-63-1
28

Номер детали на чертеже:

28

Ось

Заводской номер: 50-15-19 Количество на модель:
50-15-19
29

Номер детали на чертеже:

29

Втулка

Заводской номер: 50-15-20 Количество на модель:
50-15-20
30

Номер детали на чертеже:

30

Рычаг

Заводской номер: 24-15-105-1 Количество на модель:
24-15-105-1
31

Номер детали на чертеже:

31

Пружина

Заводской номер: 700-38-2279 Количество на модель:
700-38-2279
32

Номер детали на чертеже:

32

Винт

Заводской номер: 06412 Количество на модель:
06412
33

Номер детали на чертеже:

33

Гайка М8х1.6.019

Заводской номер: ГайкаМ8х1.6.019 Количество на модель:
ГайкаМ8х1.6.019
34

Номер детали на чертеже:

34

Кронштейн

Заводской номер: 48-15-113СП Количество на модель:
48-15-113СП
35

Номер детали на чертеже:

35

Рычаг

Заводской номер: 48-15-14 Количество на модель:
48-15-14
36

Номер детали на чертеже:

36

Валик

Заводской номер: 48-15-2 Количество на модель:
48-15-2
37

Номер детали на чертеже:

37

Рычаг

Заводской номер: 24-15-64-1 Количество на модель:
24-15-64-1
38

Номер детали на чертеже:

38

Вилка

Заводской номер: 24-15-109 Количество на модель:
24-15-109
39

Номер детали на чертеже:

39

Гайка

Заводской номер: 700-30-2414 Количество на модель:
700-30-2414
40

Номер детали на чертеже:

40

Тяга

Заводской номер: 24-15-126СП Количество на модель:
24-15-126СП
41

Номер детали на чертеже:

41

Рычаг

Заводской номер: 24-15-65-1 Количество на модель:
24-15-65-1
