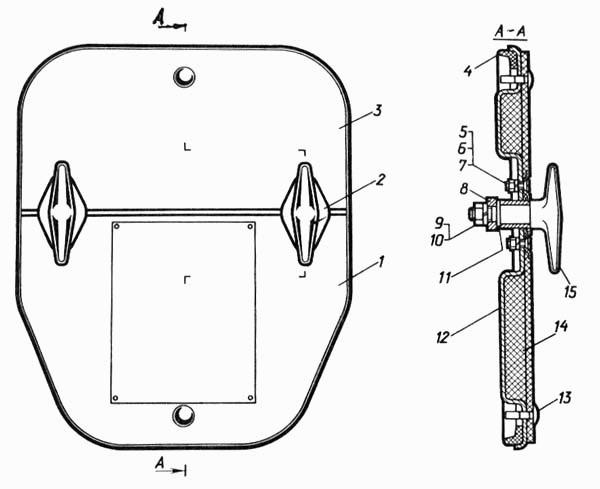

Кабина. Дверь люка Т-170М-01

Кабина. Детали кабины Т-170М-01 Установка кожухов Т-170М-01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Дверь люка

Заводской номер: 24-59-183-СП Количество на модель: 1
24-59-183-СП
1
1

Номер детали на чертеже:

1

Панель

Заводской номер: 47-6613-3313 Количество на модель: 1
47-6613-3313
1
1

Номер детали на чертеже:

1

Панель

Заводской номер: 50-59-126-СП Количество на модель: 1
50-59-126-СП
1
2

Номер детали на чертеже:

2

Фланец

Заводской номер: 24-59-506 Количество на модель: 2
24-59-506
2
3

Номер детали на чертеже:

3

Панель

Заводской номер: 50-59-123СП Количество на модель: 1
50-59-123СП
1
3

Номер детали на чертеже:

3

Панель

Заводской номер: 50-59-124-СП Количество на модель: 1
50-59-124-СП
1
4

Номер детали на чертеже:

4

Уплотнитель

Заводской номер: 700-40-3915-02 Количество на модель: 1
700-40-3915-02
1
4

Номер детали на чертеже:

4

Уплотнитель

Заводской номер: 700-40-7089-02 Количество на модель: 1
700-40-7089-02
1
5

Номер детали на чертеже:

5

Винт В.М6-8gх16.58.019

Заводской номер: Винт В.М6-8gх16.58.019 Количество на модель: 4
Винт В.М6-8gх16.58.019
4
6

Номер детали на чертеже:

6

Гайка М6.6.019

Заводской номер: Гайка М6.6.019 Количество на модель: 4
Гайка М6.6.019
4
7

Номер детали на чертеже:

7

Шайба 6Т 65Г 09

Заводской номер: Шайба 6Т 65Г 09 Количество на модель: 4
Шайба 6Т 65Г 09
4
8

Номер детали на чертеже:

8

Прижим

Заводской номер: 24-59-505 Количество на модель: 2
24-59-505
2
9

Номер детали на чертеже:

9

Гайка М10.6.019

Заводской номер: Гайка М10.6.019 Количество на модель: 2
Гайка М10.6.019
2
10

Номер детали на чертеже:

10

Шайба 10 ОТ 65Г 09

Заводской номер: Шайба 10 ОТ 65Г 09 Количество на модель: 2
Шайба 10 ОТ 65Г 09
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 700-31-2204 Количество на модель:
700-31-2204
12

Номер детали на чертеже:

12

Крышка

Заводской номер: 50-59-157-СП Количество на модель: 1
50-59-157-СП
1
13

Номер детали на чертеже:

13

Пистон

Заводской номер: 700-42-2300 Количество на модель: 2
700-42-2300
2
14

Номер детали на чертеже:

14

Уплотнение

Заводской номер: 18-59-324-СП Количество на модель: 1
18-59-324-СП
1
14

Номер детали на чертеже:

14

Уплотнение

Заводской номер: 700-40-8344-СП Количество на модель: 1
700-40-8344-СП
1
15

Номер детали на чертеже:

15

Ручка

Заводской номер: 24-59-501 Количество на модель: 2
24-59-501
2
