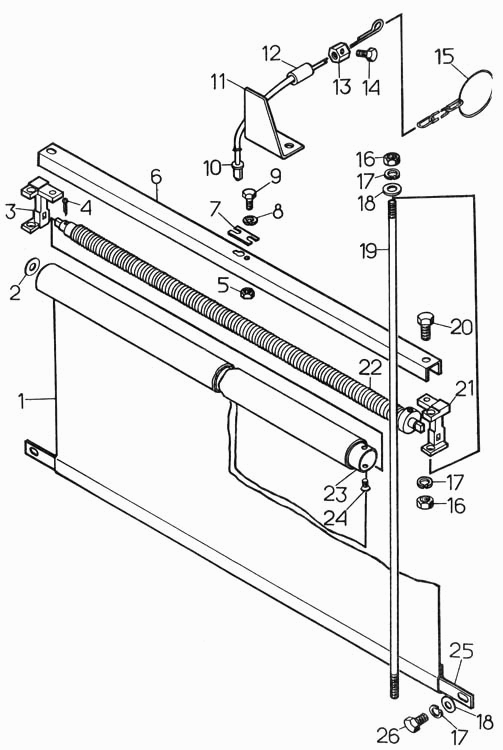

Установка шторки Т-170М-01

Системы охлаждения Т-170М-01 Радиатор Т-170М-01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Валик шторки

Заводской номер: 24-08-145-СП Количество на модель: 1
24-08-145-СП
1

Номер детали на чертеже:

Установка шторки

Заводской номер: 18-08-18-СП Количество на модель: 1
18-08-18-СП
1

Номер детали на чертеже:

Шторка

Заводской номер: 18-08-190-СП Количество на модель: 1
18-08-190-СП
1
1

Номер детали на чертеже:

1

Полотно

Заводской номер: 24-08-92 Количество на модель: 1
24-08-92
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 31365 Количество на модель: 1
31365
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 50-08-51 Количество на модель: 1
50-08-51
1
4

Номер детали на чертеже:

4

Шплинт

Заводской номер: Шплинт Количество на модель: 1
Шплинт
1
5

Номер детали на чертеже:

5

Гайка М6.6.019

Заводской номер: Гайка М6.6.019 Количество на модель: 1
Гайка М6.6.019
1
6

Номер детали на чертеже:

6

Рамка

Заводской номер: 24-08-93 Количество на модель: 1
24-08-93
1
7

Номер детали на чертеже:

7

Накладка

Заводской номер: 8973 Количество на модель: 1
8973
1
8

Номер детали на чертеже:

8

Шайба 6Т 65Г 09

Заводской номер: Шайба 6Т 65Г 09 Количество на модель: 1
Шайба 6Т 65Г 09
1
9

Номер детали на чертеже:

9

Болт М6х16.58.019

Заводской номер: Болт М6х16.58.019 Количество на модель: 1
Болт М6х16.58.019
1
10

Номер детали на чертеже:

10

Трос

Заводской номер: 18-08-191-СП Количество на модель: 1
18-08-191-СП
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 24-08-178-СП Количество на модель: 1
24-08-178-СП
1
12

Номер детали на чертеже:

12

Рукав

Заводской номер: 700-46-2090 Количество на модель: 1
700-46-2090
1
13

Номер детали на чертеже:

13

Муфта

Заводской номер: 81430 Количество на модель: 1
81430
1
14

Номер детали на чертеже:

14

Болт М6х14.88.35.019

Заводской номер: Болт М6х14.88.35.019 Количество на модель: 1
Болт М6х14.88.35.019
1
15

Номер детали на чертеже:

15

Цепь

Заводской номер: 081208СП Количество на модель: 1
081208СП
1
16

Номер детали на чертеже:

16

Гайка М8.6.019

Заводской номер: Гайка М8.6.019 Количество на модель: 4
Гайка М8.6.019
4
17

Номер детали на чертеже:

17

Шайба 8Т 65Г 09

Заводской номер: Шайба 8Т 65Г 09 Количество на модель: 6
Шайба 8Т 65Г 09
6
17

Номер детали на чертеже:

17

Шайба 8Т 65Г 10

Заводской номер: Шайба 8Т 65Г 10 Количество на модель: 2
Шайба 8Т 65Г 10
2
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 31386-1 Количество на модель: 6
31386-1
6
19

Номер детали на чертеже:

19

Стержень

Заводской номер: 81235 Количество на модель: 2
81235
2
20

Номер детали на чертеже:

20

Болт М8х20.58.019

Заводской номер: Болт М8х20.58.019 Количество на модель: 2
Болт М8х20.58.019
2
21

Номер детали на чертеже:

21

Кронштейн

Заводской номер: 50-08-50 Количество на модель: 1
50-08-50
1
22

Номер детали на чертеже:

22

Механизм натяжения

Заводской номер: 24-08-151-СП Количество на модель: 1
24-08-151-СП
1
23

Номер детали на чертеже:

23

Барабан

Заводской номер: 24-08-150-СП Количество на модель: 1
24-08-150-СП
1
24

Номер детали на чертеже:

24

Винт В.М4-6gх8.58.019

Заводской номер: Винт В.М4-6gх8.58.019 Количество на модель: 2
Винт В.М4-6gх8.58.019
2
25

Номер детали на чертеже:

25

Планка

Заводской номер: 24-08-89 Количество на модель: 1
24-08-89
1
26

Номер детали на чертеже:

26

Болт М8х16.58.019

Заводской номер: Болт М8х16.58.019 Количество на модель: 2
Болт М8х16.58.019
2
