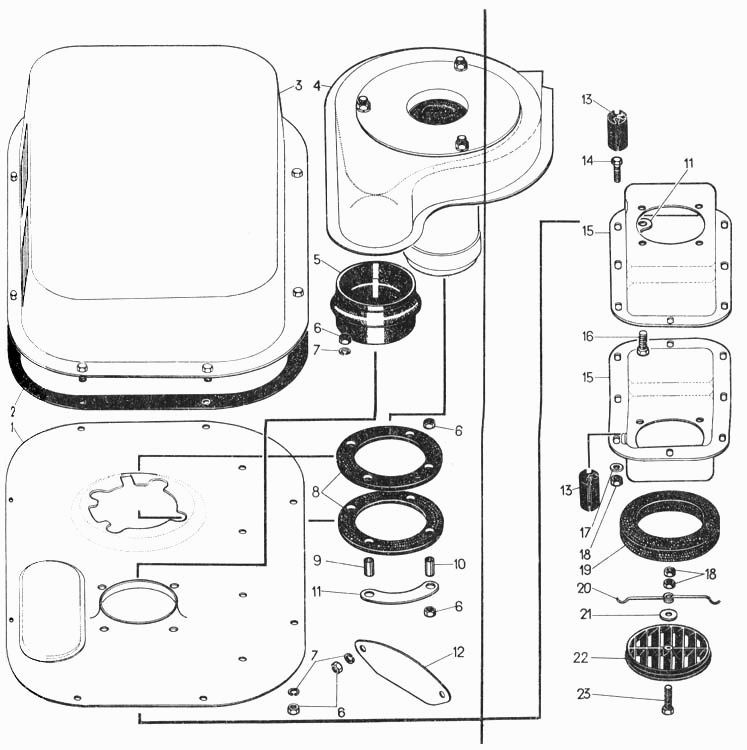

Установка вентилятора кабины Т-170М-01

Установка отопителя кабины Т-170М-01 Вентилятор-пылеотделитель Т-170М-01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка вентилятора

Заводской номер: 50-47-6СП Количество на модель: 1
50-47-6СП
1
1

Номер детали на чертеже:

1

Плита

Заводской номер: 50-47-118-СП Количество на модель: 1
50-47-118-СП
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 700-40-7055-01 Количество на модель: 1
700-40-7055-01
1
3

Номер детали на чертеже:

3

Кожух

Заводской номер: 50-47-108-СП Количество на модель: 1
50-47-108-СП
1
4

Номер детали на чертеже:

4

Вентилятор-пылеотделитель

Заводской номер: 62-47-115-СП Количество на модель: 1
62-47-115-СП
1
5

Номер детали на чертеже:

5

Патрубок

Заводской номер: 700-40-6522 Количество на модель: 1
700-40-6522
1
6

Номер детали на чертеже:

6

Гайка М8.6.019

Заводской номер: Гайка М8.6.019 Количество на модель: 22
Гайка М8.6.019
22
7

Номер детали на чертеже:

7

Шайба 8Т 65Г 09

Заводской номер: Шайба 8Т 65Г 09 Количество на модель: 14
Шайба 8Т 65Г 09
14
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: 700-40-6125 Количество на модель: 1
700-40-6125
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: 18-26-538 Количество на модель: 4
18-26-538
4
11

Номер детали на чертеже:

11

Планка

Заводской номер: 60-47-16 Количество на модель: 4
60-47-16
4
12

Номер детали на чертеже:

12

Заглушка

Заводской номер: 24-74-237 Количество на модель: 1
24-74-237
1
13

Номер детали на чертеже:

13

Уплотнение

Заводской номер: 700-40-7081 Количество на модель: 2
700-40-7081
2
14

Номер детали на чертеже:

14

Болт М6х20.58.019

Заводской номер: Болт М6х20.58.019 Количество на модель: 8
Болт М6х20.58.019
8
15

Номер детали на чертеже:

15

Кожух

Заводской номер: 60-47-8 Количество на модель: 2
60-47-8
2
16

Номер детали на чертеже:

16

Болт М8х20.58.019

Заводской номер: Болт М8х20.58.019 Количество на модель: 4
Болт М8х20.58.019
4
17

Номер детали на чертеже:

17

Шайба 6.02.3КП.019

Заводской номер: Шайба 6.02.3КП.019 Количество на модель: 16
Шайба 6.02.3КП.019
16
18

Номер детали на чертеже:

18

Гайка М6. 6.019

Заводской номер: Гайка М6. 6.019 Количество на модель: 10
Гайка М6. 6.019
10
19

Номер детали на чертеже:

19

Уплотнение

Заводской номер: 700-40-6523 Количество на модель: 1
700-40-6523
1
20

Номер детали на чертеже:

20

Зажим

Заводской номер: 50-47-45 Количество на модель: 1
50-47-45
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 31453 Количество на модель: 1
31453
1
22

Номер детали на чертеже:

22

Воздухораспределитель

Заводской номер: 50-47-44 Количество на модель: 1
50-47-44
1
23

Номер детали на чертеже:

23

Болт М6х25.58.019

Заводской номер: Болт М6х25.58.019 Количество на модель: 1
Болт М6х25.58.019
1
