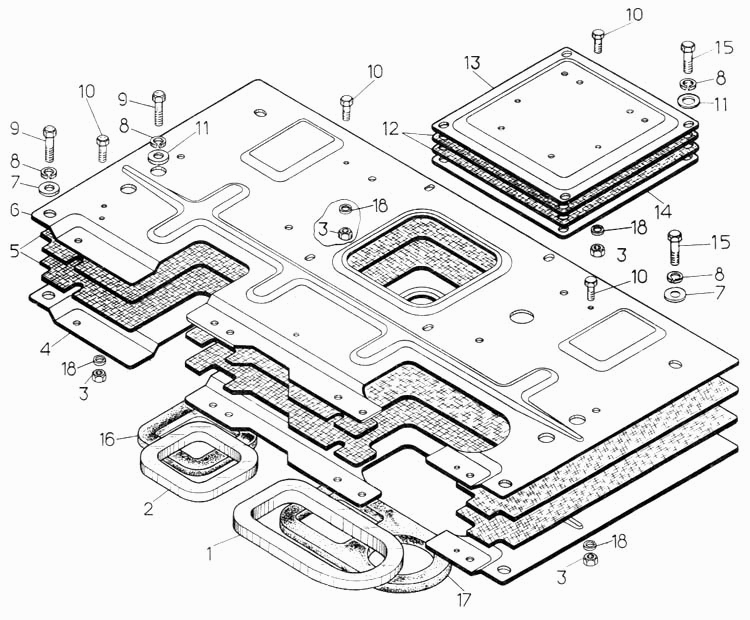

Площадка (продолжение) Т-170М-01

Площадка Т-170М-01 Установка кабины Т-170М-01

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Панель

Заводской номер: 64-24-116СП Количество на модель: 1
64-24-116СП
1

Номер детали на чертеже:

Панель

Заводской номер: 50-24-210СП Количество на модель: 1
50-24-210СП
1
1

Номер детали на чертеже:

1

Уплотнение

Заводской номер: 700-40-7223-1 Количество на модель: 1
700-40-7223-1
1
2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: 700-40-7221 Количество на модель: 1
700-40-7221
1
3

Номер детали на чертеже:

3

Гайка М8.6.019

Заводской номер: Гайка М8.6.019 Количество на модель: 4
Гайка М8.6.019
4
4

Номер детали на чертеже:

4

Панель

Заводской номер: 50-24-221СП Количество на модель: 1
50-24-221СП
1
5

Номер детали на чертеже:

5

Изоляция

Заводской номер: 700-40-7219 Количество на модель: 2
700-40-7219
2
6

Номер детали на чертеже:

6

Панель

Заводской номер: 50-24-268-01 Количество на модель: 1
50-24-268-01
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 31372 Количество на модель: 12
31372
12
8

Номер детали на чертеже:

8

Шайба 12 ОТ 65Г 09

Заводской номер: Шайба 12 ОТ 65Г 09 Количество на модель: 20
Шайба 12 ОТ 65Г 09
20
9

Номер детали на чертеже:

9

Болт М12х35.58.019

Заводской номер: Болт М12х35.58.019 Количество на модель: 6
Болт М12х35.58.019
6
10

Номер детали на чертеже:

10

Болт М8х25.88.35.019

Заводской номер: Болт М8х25.88.35.019 Количество на модель: 4
Болт М8х25.88.35.019
4
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 3135-1 Количество на модель: 12
3135-1
12
12

Номер детали на чертеже:

12

Изоляция

Заводской номер: 700-40-7320 Количество на модель: 2
700-40-7320
2
13

Номер детали на чертеже:

13

Панель

Заводской номер: 64-24-53-01 Количество на модель: 1
64-24-53-01
1
14

Номер детали на чертеже:

14

Панель

Заводской номер: 64-24-117СП Количество на модель: 1
64-24-117СП
1
15

Номер детали на чертеже:

15

Болт М12х45.58.019

Заводской номер: Болт М12х45.58.019 Количество на модель: 14
Болт М12х45.58.019
14
16

Номер детали на чертеже:

16

Уплотнение

Заводской номер: 700-40-7221-1 Количество на модель: 1
700-40-7221-1
1
17

Номер детали на чертеже:

17

Уплотнение

Заводской номер: 700-40-7223 Количество на модель: 1
700-40-7223
1
18

Номер детали на чертеже:

18

Шайба 8Т 65Г 09

Заводской номер: Шайба 8Т 65Г 09 Количество на модель: 4
Шайба 8Т 65Г 09
4
