Насос шестеренный Т-170

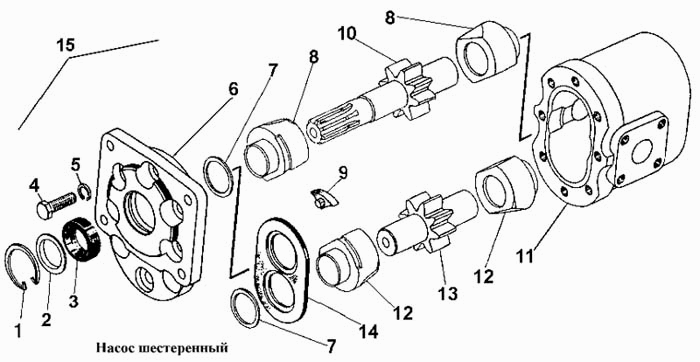

Насос шестеренный НШ100А-ЗЛ Т-170 Насос, комплект Т-170

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо пружинное

Заводской номер: НШ32У-0303028Г Количество на модель: 1

НШ32У-0303028Г

1

2

Номер детали на чертеже:

2

Кольцо опорное

Заводской номер: НШ32Э-08А Количество на модель: 1

НШ32Э-08А

1

3

Номер детали на чертеже:

3

Манжета 1,2-25х42-1

Заводской номер: Манжета 1,2-25х42-1 Количество на модель: 1

Манжета 1,2-25х42-1

1

406373

ВИТЯЗЬ

НШ32*РК 1005

Код: 406373

Артикул: НШ32*РК, 1005

Производитель: ВИТЯЗЬ

406321

ВИТЯЗЬ

НШ32У*РК 1006

Код: 406321

Артикул: НШ32У*РК, 1006

Производитель: ВИТЯЗЬ

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

406415

ВИТЯЗЬ

НШ50У*РК 1008

Код: 406415

Артикул: НШ50У*РК, 1008

Производитель: ВИТЯЗЬ

4

Номер детали на чертеже:

4

Болт М10-6gх30.66.05

Заводской номер: Болт М10-6gх30.66.05 Количество на модель: 8

Болт М10-6gх30.66.05

8

5

Номер детали на чертеже:

5

Шайба 10 65Г 05

Заводской номер: Шайба 10 65Г 05 Количество на модель: 8

Шайба 10 65Г 05

8

6

Номер детали на чертеже:

6

Крышка насоса

Заводской номер: НШ32У-0303021К Количество на модель: 1

НШ32У-0303021К

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: НШ32У-0303053 Количество на модель: 2

НШ32У-0303053

2

8

Номер детали на чертеже:

8

Втулка правая

Заводской номер: НШ32У-0303025 Количество на модель: 2

НШ32У-0303025

2

9

Номер детали на чертеже:

9

Уплотнение

Заводской номер: НШ32У-0303057 Количество на модель: 1

НШ32У-0303057

1

406321

ВИТЯЗЬ

НШ32У*РК 1006

Код: 406321

Артикул: НШ32У*РК, 1006

Производитель: ВИТЯЗЬ

10

Номер детали на чертеже:

10

Шестерня ведущая

Заводской номер: НШ32У-0303023Б Количество на модель: 1

НШ32У-0303023Б

1

11

Номер детали на чертеже:

11

Корпус насоса

Заводской номер: НШ32У-0303022В Количество на модель: 1

НШ32У-0303022В

1

12

Номер детали на чертеже:

12

Втулка левая

Заводской номер: НШ32У-0303025Б Количество на модель: 2

НШ32У-0303025Б

2

13

Номер детали на чертеже:

13

Шестерня ведомая

Заводской номер: НШ32У-0303024 Количество на модель: 1

НШ32У-0303024

1

14

Номер детали на чертеже:

14

Манжета

Заводской номер: НШ32У-0303055А Количество на модель: 1

НШ32У-0303055А

1

406321

ВИТЯЗЬ

НШ32У*РК 1006

Код: 406321

Артикул: НШ32У*РК, 1006

Производитель: ВИТЯЗЬ

15

Номер детали на чертеже:

15

Насос шестеренный

Заводской номер: НШ32У-2-Л0303001В Количество на модель: 1

НШ32У-2-Л0303001В

1
