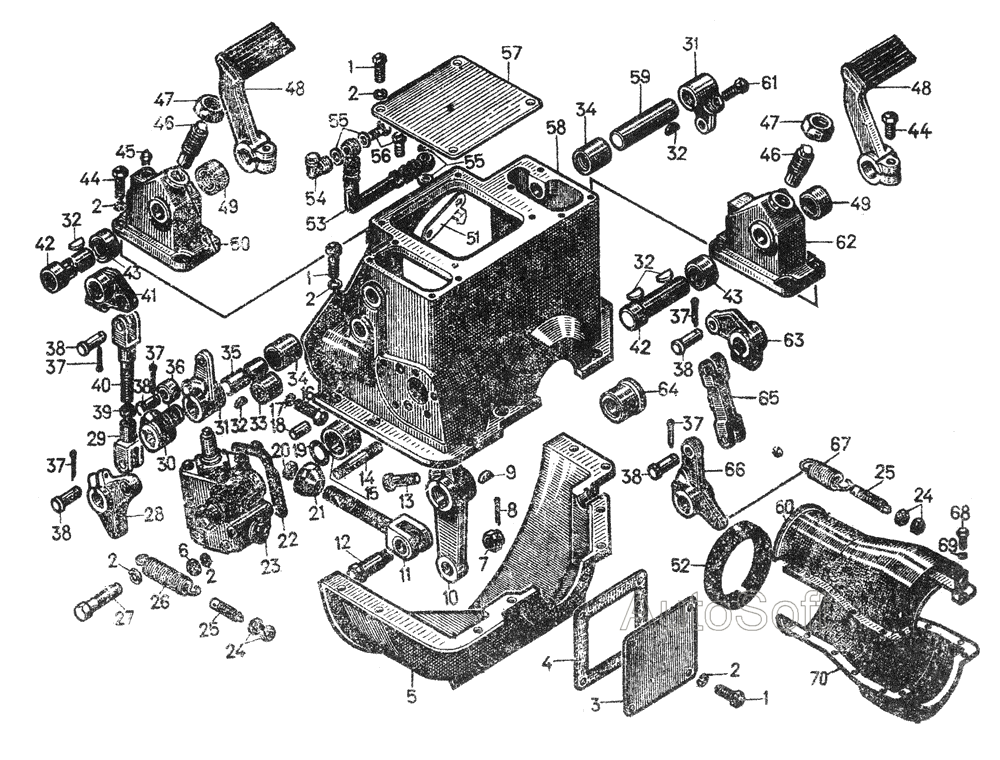

Механизм управления муфтой сцепления 24-15-3СП Т-130. Каталог 1990г.

Муфта сцепления 18-14-4СП, 20-14-2СП для болотоходных тракторов Т-130 Валы и шестерни коробки передач Т-130

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Колонка

Заводской номер: 50-15-102СП Количество на модель: 1
50-15-102СП
1

Номер детали на чертеже:

Кожух

Заводской номер: 24-15-124СП Количество на модель: 1
24-15-124СП
1

Номер детали на чертеже:

Колонка

Заводской номер: 50-15-101СП Количество на модель: 1
50-15-101СП
1
1

Номер детали на чертеже:

1

Болт М10х22.46.019

Заводской номер: Болт М10х22.46.019 Количество на модель: 16
Болт М10х22.46.019
16
2

Номер детали на чертеже:

2

Шайба 10 ОТ.65Г.06

Заводской номер: Шайба 10 ОТ.65Г.06 Количество на модель: 29
Шайба 10 ОТ.65Г.06
29
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 15234 Количество на модель: 1
15234
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: 46173 Количество на модель: 1
46173
1
5

Номер детали на чертеже:

5

Кожух

Заводской номер: 21-15-119 Количество на модель: 1
21-15-119
1
6

Номер детали на чертеже:

6

Гайка М10.6019

Заводской номер: Гайка М10.6019 Количество на модель: 4
Гайка М10.6019
4
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 30335 Количество на модель: 1
30335
1
8

Номер детали на чертеже:

8

Шплинт 4x32

Заводской номер: Шплинт 4x32 Количество на модель: 1
Шплинт 4x32
1
9

Номер детали на чертеже:

9

Шпонка

Заводской номер: 700-34-2029 Количество на модель: 1
700-34-2029
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 24-15-90 Количество на модель: 1
24-15-90
1
11

Номер детали на чертеже:

11

Тяга

Заводской номер: 24-15-52 Количество на модель: 1
24-15-52
1
12

Номер детали на чертеже:

12

Палец

Заводской номер: 17376 Количество на модель: 1
17376
1
13

Номер детали на чертеже:

13

Болт М10х35.46.019

Заводской номер: Болт М10х35.46.019 Количество на модель: 1
Болт М10х35.46.019
1
14

Номер детали на чертеже:

14

Шпилька

Заводской номер: 2994 Количество на модель: 4
2994
4
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 24-15-88 Количество на модель: 1
24-15-88
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 2821 Количество на модель: 16
2821
16
17

Номер детали на чертеже:

17

Шайба 12ОТ.65Г.06

Заводской номер: Шайба 12ОТ.65Г.06 Количество на модель: 16
Шайба 12ОТ.65Г.06
16
18

Номер детали на чертеже:

18

Штифт

Заводской номер: 32333 Количество на модель: 2
32333
2
19

Номер детали на чертеже:

19

Кольцо H1-35x28-2 ГОСТ

Заводской номер: Кольцо HI-35x28-2 ГОСТ Количество на модель: 1
Кольцо HI-35x28-2 ГОСТ
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 30246 Количество на модель: 1
30246
1
21

Номер детали на чертеже:

21

Гайка

Заводской номер: 17377 Количество на модель: 1
17377
1
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: 700-40-3278 Количество на модель: 1
700-40-3278
1
23

Номер детали на чертеже:

23

Сервомеханизм

Заводской номер: 24-15-118СП Количество на модель: 1
24-15-118СП
1
24

Номер детали на чертеже:

24

Гайка М8х1.6.019

Заводской номер: Гайка М8х1.6.019 Количество на модель: 4
Гайка М8х1.6.019
4
25

Номер детали на чертеже:

25

Винт

Заводской номер: 6412 Количество на модель: 4
6412
4
26

Номер детали на чертеже:

26

Пружина

Заводской номер: 700-38-2073 Количество на модель: 1
700-38-2073
1
27

Номер детали на чертеже:

27

Болт М10.6gx110.58.019

Заводской номер: Болт М10.6gx110.58.019 Количество на модель: 1
Болт М10.6gx110.58.019
1
28

Номер детали на чертеже:

28

Рычаг

Заводской номер: 24-15-64 Количество на модель: 1
24-15-64
1
29

Номер детали на чертеже:

29

Вилка

Заводской номер: 24-15-109 Количество на модель: 1
24-15-109
1
30

Номер детали на чертеже:

30

Рычаг

Заводской номер: 21-15-129 Количество на модель: 1
21-15-129
1
31

Номер детали на чертеже:

31

Рычаг

Заводской номер: 24-15-63 Количество на модель: 2
24-15-63
2
32

Номер детали на чертеже:

32

Шпонка

Заводской номер: 34128 Количество на модель: 9
34128
9
33

Номер детали на чертеже:

33

Втулка

Заводской номер: 24-15-74 Количество на модель: 1
24-15-74
1
34

Номер детали на чертеже:

34

Втулка

Заводской номер: 50-15-20 Количество на модель: 2
50-15-20
2
35

Номер детали на чертеже:

35

Ось

Заводской номер: 24-15-36 Количество на модель: 1
24-15-36
1
36

Номер детали на чертеже:

36

Ролик

Заводской номер: 24-15-11 Количество на модель: 1
24-15-11
1
37

Номер детали на чертеже:

37

Шплинт 3,2x32

Заводской номер: Шплинт 3,2x32 Количество на модель: 5
Шплинт 3,2x32
5
38

Номер детали на чертеже:

38

Палец

Заводской номер: 17317 Количество на модель: 5
17317
5
39

Номер детали на чертеже:

39

Гайка

Заводской номер: 3010 Количество на модель: 1
3010
1
40

Номер детали на чертеже:

40

Тяга

Заводской номер: 24-15-126СП Количество на модель: 1
24-15-126СП
1
41

Номер детали на чертеже:

41

Рычаг

Заводской номер: 24-15-65 Количество на модель: 1
24-15-65
1
42

Номер детали на чертеже:

42

Ось

Заводской номер: 50-15-2 Количество на модель: 2
50-15-2
2
43

Номер детали на чертеже:

43

Втулка

Заводской номер: 50-15-22 Количество на модель: 2
50-15-22
2
44

Номер детали на чертеже:

44

Болт М10х30.46.019

Заводской номер: Болт М10х30.46.019 Количество на модель: 10
Болт М10х30.46.019
10
45

Номер детали на чертеже:

45

Масленка 1.3.Ц6

Заводской номер: Масленка 1.3.Ц6 Количество на модель: 1
Масленка 1.3.Ц6
1
46

Номер детали на чертеже:

46

Упор

Заводской номер: 24-15-111 Количество на модель: 1
24-15-111
1
47

Номер детали на чертеже:

47

Гайка

Заводской номер: 700-30-2238 Количество на модель: 2
700-30-2238
2
48

Номер детали на чертеже:

48

Педаль

Заводской номер: 24-15-23 Количество на модель: 2
24-15-23
2
49

Номер детали на чертеже:

49

Втулка

Заводской номер: 50-15-23 Количество на модель: 2
50-15-23
2
50

Номер детали на чертеже:

50

Колонка

Заводской номер: 24-15-19 Количество на модель: 1
24-15-19
1
51

Номер детали на чертеже:

51

Стрелка

Заводской номер: 24-15-51 Количество на модель: 1
24-15-51
1
52

Номер детали на чертеже:

52

Кольцо

Заводской номер: 40793 Количество на модель: 1
40793
1
53

Номер детали на чертеже:

53

Рукав

Заводской номер: 24-15-121СП Количество на модель: 1
24-15-121СП
1
54

Номер детали на чертеже:

54

Колено

Заводской номер: 700-41-3010 Количество на модель: 1
700-41-3010
1
55

Номер детали на чертеже:

55

Кольцо

Заводской номер: 40912 Количество на модель: 4
40912
4
56

Номер детали на чертеже:

56

Штуцер

Заводской номер: 700-41-3069 Количество на модель: 2
700-41-3069
2
57

Номер детали на чертеже:

57

Крышка

Заводской номер: 24-15-45 Количество на модель: 1
24-15-45
1
58

Номер детали на чертеже:

58

Кожух

Заводской номер: 24-15-102 Количество на модель: 1
24-15-102
1
59

Номер детали на чертеже:

59

Ось

Заводской номер: 50-15-19 Количество на модель: 1
50-15-19
1
60

Номер детали на чертеже:

60

Кожух

Заводской номер: 28-15-133СП2 Количество на модель: 1
28-15-133СП2
1
61

Номер детали на чертеже:

61

Болт 10х25.46.019

Заводской номер: Болт 10х25.46.019 Количество на модель: 7
Болт 10х25.46.019
7
62

Номер детали на чертеже:

62

Колонка

Заводской номер: 24-15-103 Количество на модель: 1
24-15-103
1
63

Номер детали на чертеже:

63

Рычаг

Заводской номер: 24-15-104 Количество на модель: 1
24-15-104
1
64

Номер детали на чертеже:

64

Стакан

Заводской номер: 15223 Количество на модель: 1
15223
1
65

Номер детали на чертеже:

65

Тяга

Заводской номер: 24-1,5-106 Количество на модель: 2
24-1,5-106
2
66

Номер детали на чертеже:

66

Рычаг

Заводской номер: 24-15-105 Количество на модель: 1
24-15-105
1
67

Номер детали на чертеже:

67

Пружина

Заводской номер: 700-38-2279 Количество на модель: 1
700-38-2279
1
68

Номер детали на чертеже:

68

Болт М6х20.46.019

Заводской номер: Болт М6х20.46.019 Количество на модель: 10
Болт М6х20.46.019
10
69

Номер детали на чертеже:

69

Шайба 6Т.65Г06

Заводской номер: Шайба 6Т.65Г06 Количество на модель: 10
Шайба 6Т.65Г06
10
70

Номер детали на чертеже:

70

Кожух

Заводской номер: 28-15-134СП Количество на модель: 1
28-15-134СП
1
