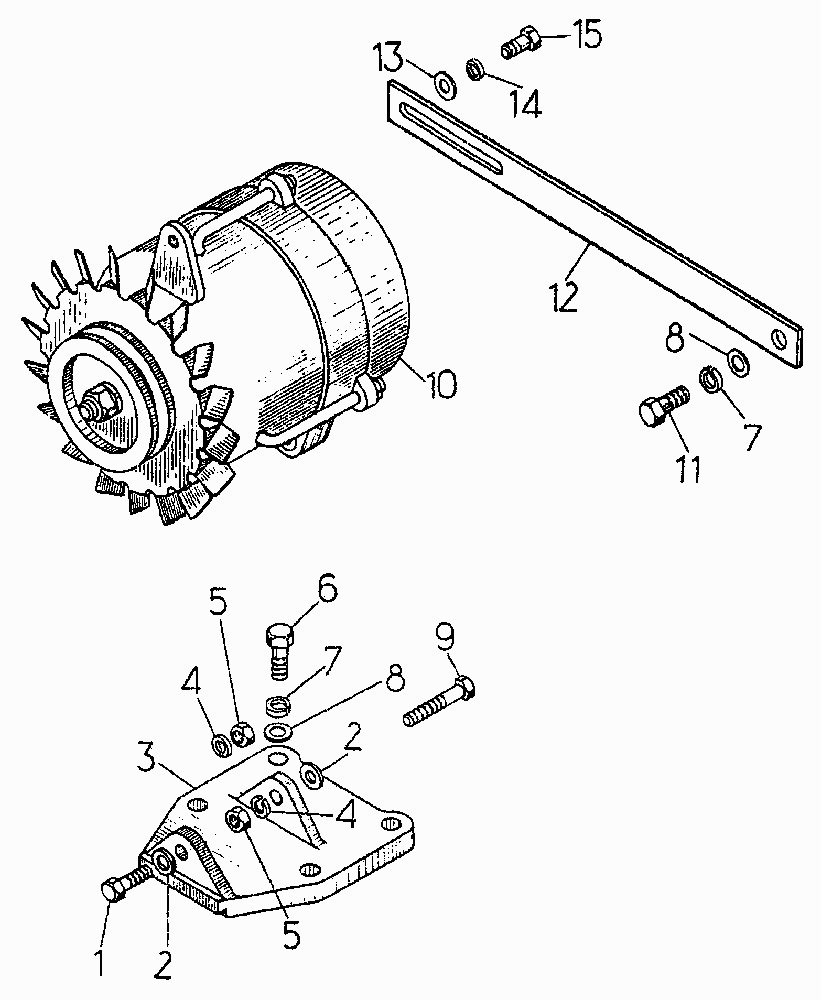

Установка генератора Т-10.02. Каталог 1995г.

Управление гидрораспределителем Т-10.02 Генератор Т-10.02

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М10х30.58.019

Заводской номер: [Болт М10х30.58.019] Количество на модель: 1
[Болт М10х30.58.019]
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 31308-1 Количество на модель: 2
31308-1
2
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 50-10-145 Количество на модель: 1
50-10-145
1
4

Номер детали на чертеже:

4

Шайба 10 ОТ 65Г 09

Заводской номер: [Шайба 10 ОТ 65Г 09] Количество на модель: 2
[Шайба 10 ОТ 65Г 09]
2
5

Номер детали на чертеже:

5

Гайка М10.6.019

Заводской номер: [Гайка М10.6.019] Количество на модель: 2
[Гайка М10.6.019]
2
6

Номер детали на чертеже:

6

Болт М12х35.58.019

Заводской номер: [Болт М12х35.58.019] Количество на модель: 4
[Болт М12х35.58.019]
4
7

Номер детали на чертеже:

7

Шайба 12 ОТ 65Г 09

Заводской номер: [Шайба 12 ОТ 65Г 09] Количество на модель: 2
[Шайба 12 ОТ 65Г 09]
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 3135-1 Количество на модель: 5
3135-1
5
9

Номер детали на чертеже:

9

Болт М10х55.58.019

Заводской номер: [Болт М10х55.58.019] Количество на модель: 1
[Болт М10х55.58.019]
1
10

Номер детали на чертеже:

10

Генератор экспортного исполнения тропического исполнения

Заводской номер: 7006.3701 000 Количество на модель: 1
7006.3701 000
1
10

Номер детали на чертеже:

10

Генератор экспортного исполнения тропического исполнения

Заводской номер: 7007.3701 000 Количество на модель: 1
7007.3701 000
1
11

Номер детали на чертеже:

11

Болт М12х25.58.019

Заводской номер: [Болт М12х25.58.019] Количество на модель: 1
[Болт М12х25.58.019]
1
12

Номер детали на чертеже:

12

Планка

Заводской номер: 50-10-99 Количество на модель: 1
50-10-99
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 31386 Количество на модель: 1
31386
1
14

Номер детали на чертеже:

14

Шайба 8Т 65Г 09

Заводской номер: [Шайба 8Т 65Г 09] Количество на модель: 1
[Шайба 8Т 65Г 09]
1
15

Номер детали на чертеже:

15

Болт М8х20.58.019

Заводской номер: [Болт М8х20.58.019] Количество на модель: 1
[Болт М8х20.58.019]
1
