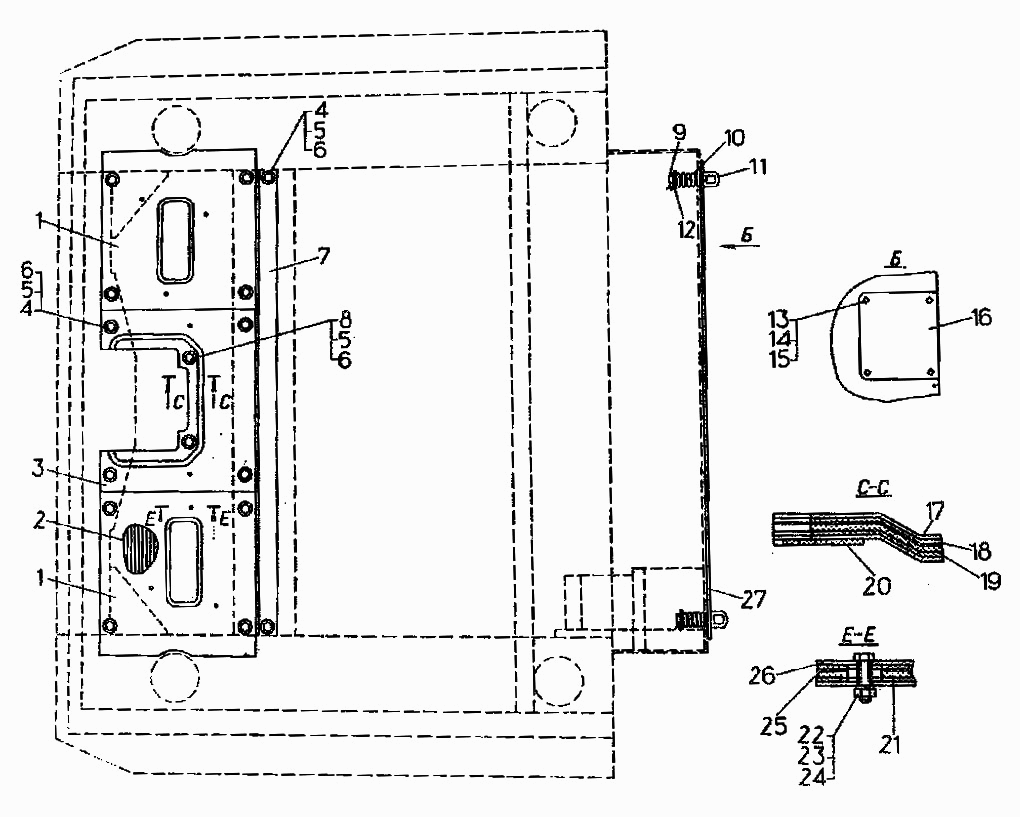

Площадка Т-10.02. Каталог 1995г.

Опора Т-10.02 Платформа Т-10.02

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка

Заводской номер: 64-24-6СП Количество на модель: 1
64-24-6СП
1
1

Номер детали на чертеже:

1

Панель

Заводской номер: 64-24-151СП Количество на модель: 2
64-24-151СП
2
2

Номер детали на чертеже:

2

Коврик

Заводской номер: 700-40-7822СП Количество на модель: 1
700-40-7822СП
1
3

Номер детали на чертеже:

3

Панель

Заводской номер: 64-24-152СП Количество на модель: 1
64-24-152СП
1
4

Номер детали на чертеже:

4

Болт М12х45.58.019

Заводской номер: [Болт М12х45.58.019] Количество на модель: 14
[Болт М12х45.58.019]
14
5

Номер детали на чертеже:

5

Шайба 12 ОТ 65Г 09

Заводской номер: [Шайба 12 ОТ 65Г 09] Количество на модель: 16
[Шайба 12 ОТ 65Г 09]
16
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 31372 Количество на модель: 16
31372
16
7

Номер детали на чертеже:

7

Балка

Заводской номер: 64-24-142СП Количество на модель: 1
64-24-142СП
1
8

Номер детали на чертеже:

8

Болт М12х35.58.019

Заводской номер: [Болт М12х35.58.019] Количество на модель: 2
[Болт М12х35.58.019]
2
9

Номер детали на чертеже:

9

Шплинт 3,2х18

Заводской номер: [Шплинт 3,2х18] Количество на модель: 4
[Шплинт 3,2х18]
4
10

Номер детали на чертеже:

10

Пружина

Заводской номер: 38385 Количество на модель: 4
38385
4
11

Номер детали на чертеже:

11

Упор

Заводской номер: 18-25-32 Количество на модель: 4
18-25-32
4
12

Номер детали на чертеже:

12

Шайба-колпачок

Заводской номер: 18-25-31 Количество на модель: 4
18-25-31
4
13

Номер детали на чертеже:

13

Болт М6х16.58.019

Заводской номер: [Болт М6х16.58.019] Количество на модель: 4
[Болт М6х16.58.019]
4
14

Номер детали на чертеже:

14

Гайка М6.6.019

Заводской номер: [Гайка М6.6.019] Количество на модель: 4
[Гайка М6.6.019]
4
15

Номер детали на чертеже:

15

Шайба 6Т 65Г 09

Заводской номер: [Шайба 6Т 65Г 09] Количество на модель: 4
[Шайба 6Т 65Г 09]
4
16

Номер детали на чертеже:

16

Крышка

Заводской номер: 50-24-393 Количество на модель: 1
50-24-393
1
17

Номер детали на чертеже:

17

Панель

Заводской номер: 64-24-108 Количество на модель: 2
64-24-108
2
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 700-40-7820 Количество на модель: 2
700-40-7820
2
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: 700-40-7908 Количество на модель: 1
700-40-7908
1
20

Номер детали на чертеже:

20

Прокладка

Заводской номер: 700-40-7909 Количество на модель: 1
700-40-7909
1
21

Номер детали на чертеже:

21

Прокладка

Заводской номер: 700-40-7907 Количество на модель: 1
700-40-7907
1
22

Номер детали на чертеже:

22

Болт М8х30.88.35.019

Заводской номер: [Болт М8х30.88.35.019] Количество на модель: 3
[Болт М8х30.88.35.019]
3
23

Номер детали на чертеже:

23

Гайка М8.6.019

Заводской номер: [Гайка М8.6.019] Количество на модель: 3
[Гайка М8.6.019]
3
24

Номер детали на чертеже:

24

Шайба 8Т 65Г 09

Заводской номер: [Шайба 8Т 65Г 09] Количество на модель: 3
[Шайба 8Т 65Г 09]
3
25

Номер детали на чертеже:

25

Прокладка

Заводской номер: 700-40-7821 Количество на модель: 2
700-40-7821
2
26

Номер детали на чертеже:

26

Панель

Заводской номер: 64-24-107 Количество на модель: 2
64-24-107
2
27

Номер детали на чертеже:

27

Щиток

Заводской номер: 50-24-400 Количество на модель: 1
50-24-400
1
