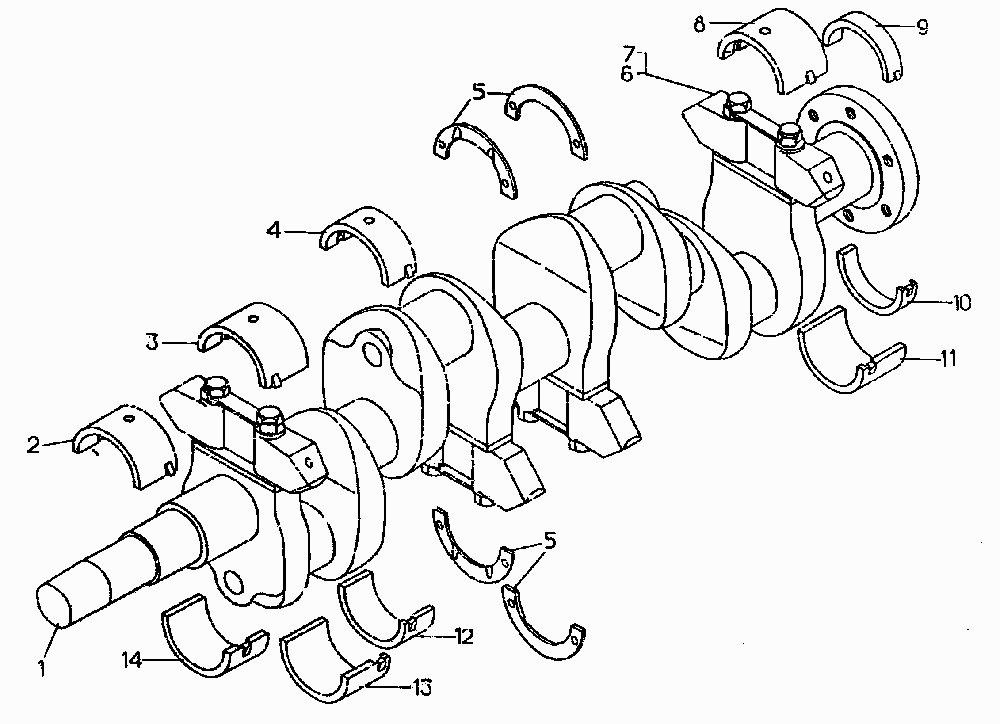

Коленчатый вал дизеля. Комплект для поставки в запчасть Т-10.02. Каталог 1995г.

Коробка передач. Детали крепления Т-10.02 Кардан Т-10.02

Вид отображения:

Детали справа

По ширине экрана

1

1

1

1

2

2

3

3

4

4

5

6

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал коленчатый с комплектом коренных и шатунных вкладышей

Заводской номер: 16-03-126СП Количество на модель: 1

16-03-126СП

1

044053

16-03-112СПН2 16-03-112СП

Код: 044053

Артикул: 16-03-112СПН2, 16-03-112СП

Производитель:

1

Номер детали на чертеже:

1

Коленчатый вал 16-03-112 ОК СП с комплектом вкладышей

Заводской номер: 16-03-126-01СП Количество на модель: 1

16-03-126-01СП

1

1

Номер детали на чертеже:

1

Коленчатый вал 16-03-112 ОШ СП с комплектом вкладышей: шатунных А23.01-100-190сб.ППН1

Заводской номер: 16-03-126-02СП Количество на модель: 1

16-03-126-02СП

1

1

Номер детали на чертеже:

1

Коленчатый вал 16-03-112 СП с комплектом вкладышей: шатунных А23.01-100-190сб.ЛПН2

Заводской номер: 16-03-126-03СП Количество на модель: 1

16-03-126-03СП

1

2

Номер детали на чертеже:

2

Верхний вкладыш переднего коренного подшипника

Заводской номер: А23.01-10308А-01 Количество на модель: 1

А23.01-10308А-01

1

2

Номер детали на чертеже:

2

Верхний вкладыш переднего коренного подшипника

Заводской номер: А23.01-10303А Количество на модель: 1

А23.01-10303А

1

3

Номер детали на чертеже:

3

Вкладыш шатунного подшипника верхний

Заводской номер: А23.01-10003А-01 Количество на модель: 3

А23.01-10003А-01

3

3

Номер детали на чертеже:

3

Вкладыш шатунного подшипника

Заводской номер: А23.01-10003А Количество на модель: 4

А23.01-10003А

4

4

Номер детали на чертеже:

4

Верхний вкладыш промежуточных коренных подшипников

Заводской номер: А23.С1-10310А-01 Количество на модель: 4

А23.С1-10310А-01

4

4

Номер детали на чертеже:

4

Верхний вкладыш промежуточных коренных подшипников

Заводской номер: А23.01-10310А Количество на модель: 4

А23.01-10310А

4

5

Номер детали на чертеже:

5

Полукольцо упорное

Заводской номер: А23.01-13701А Количество на модель: 4

А23.01-13701А

4

6

Номер детали на чертеже:

6

Болт

Заводской номер: 700-28-2130 Количество на модель: 8

700-28-2130

8

7

Номер детали на чертеже:

7

Пластина замковая

Заводской номер: 700-31-2125 Количество на модель: 4

700-31-2125

4

8

Номер детали на чертеже:

8

Нижний вкладыш переднего коренного подшипника

Заводской номер: А23.01-10312А-01 Количество на модель: 1

А23.01-10312А-01

1

8

Номер детали на чертеже:

8

Нижний вкладыш переднего коренного подшипника

Заводской номер: А23.01-10312А Количество на модель: 1

А23.01-10312А

1

9

Номер детали на чертеже:

9

Верхний вкладыш заднего коренного подшипника

Заводской номер: А23.01-10314А Количество на модель: 1

А23.01-10314А

1

9

Номер детали на чертеже:

9

Верхний вкладыш заднего коренного подшипника

Заводской номер: А23.01-10314А-01 Количество на модель: 1

А23.01-10314А-01

1

10

Номер детали на чертеже:

10

Нижний вкладыш заднего коренного подшипника

Заводской номер: А23.01-10315А-01 Количество на модель: 1

А23.01-10315А-01

1

10

Номер детали на чертеже:

10

Нижний вкладыш заднего коренного подшипника

Заводской номер: А23.01-10315А Количество на модель: 1

А23.01-10315А

1

11

Номер детали на чертеже:

11

Нижний вкладыш заднего коренного подшипника

Заводской номер: А-23.01-10313А Количество на модель: 1

А-23.01-10313А

1

11

Номер детали на чертеже:

11

Нижний вкладыш заднего коренного подшипника

Заводской номер: А23.01-10313А-01 Количество на модель: 1

А23.01-10313А-01

1

12

Номер детали на чертеже:

12

Нижний вкладыш промежуточных коренных подшипников

Заводской номер: А23.01-10311А-01 Количество на модель: 4

А23.01-10311А-01

4

12

Номер детали на чертеже:

12

Нижний вкладыш промежуточных коренных подшипников

Заводской номер: А23.01-10311А Количество на модель: 4

А23.01-10311А

4

13

Номер детали на чертеже:

13

Вкладыш шатунного подшипника нижний

Заводской номер: А23.01-10304А Количество на модель: 4

А23.01-10304А

4

13

Номер детали на чертеже:

13

Вкладыш шатунного подшипника нижний

Заводской номер: А23.01-1000А-01 Количество на модель: 4

А23.01-1000А-01

4

14

Номер детали на чертеже:

14

Нижний вкладыш переднего коренного подшипника

Заводской номер: А23.01-1030ЭА-01 Количество на модель: 1

А23.01-1030ЭА-01

1

14

Номер детали на чертеже:

14

Нижний вкладыш переднего коренного подшипника

Заводской номер: А23.01-10309А Количество на модель: 1

А23.01-10309А

1
