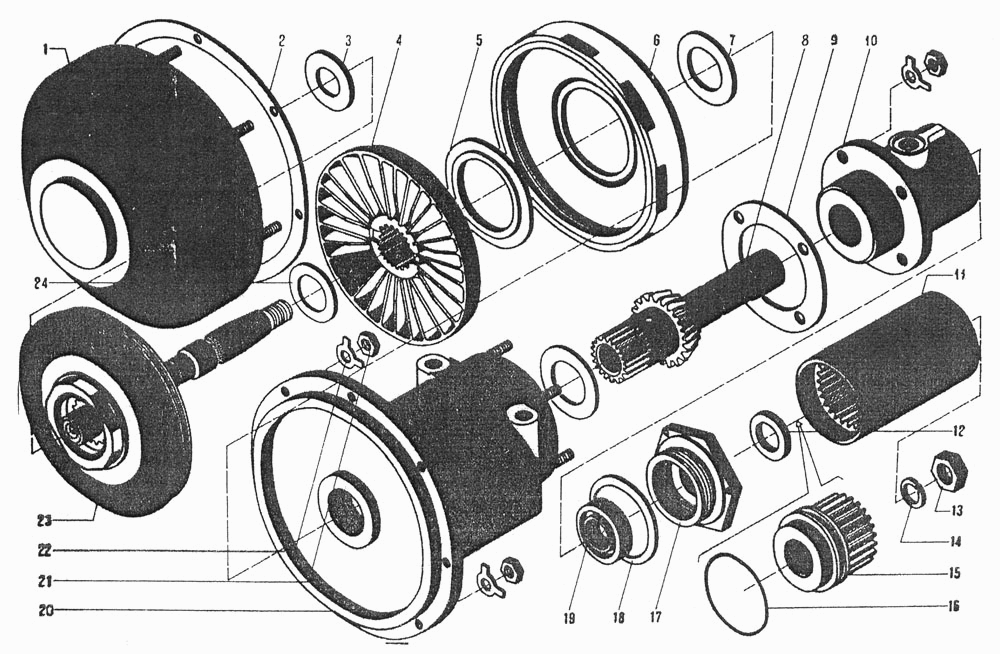

Механизм передачи ДЭТ-250М2. Каталог 2000г.

Механизм передачи ДЭТ-250М2 Механизм передачи ДЭТ-250М2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Корпус уплотнения в сборе

Заводской номер: 3308-262 Количество на модель: 1
3308-262
1

Номер детали на чертеже:

Привод к генератору с турбомуфтой

Заводской номер: 3308-291 Количество на модель: 1
3308-291
1

Номер детали на чертеже:

Турбинное колесо с кожухом

Заводской номер: 3308-31 Количество на модель: 1
3308-31
1
1

Номер детали на чертеже:

1

Подшипник

Заводской номер: 3303-29 Количество на модель: 1
3303-29
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 3308-222А Количество на модель: 1
3308-222А
1
3

Номер детали на чертеже:

3

Кольцо регулировочное

Заводской номер: 3308-218 Количество на модель: 1
3308-218
1
4

Номер детали на чертеже:

4

Колесо насосное

Заводской номер: 3308-241-2 Количество на модель: 1
3308-241-2
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 3308-246-1 Количество на модель: 1
3308-246-1
1
6

Номер детали на чертеже:

6

Кожух

Заводской номер: 3308-217-2 Количество на модель: 1
3308-217-2
1
7

Номер детали на чертеже:

7

Кольцо установочное

Заводской номер: 3308-257 Количество на модель: 2
3308-257
2
8

Номер детали на чертеже:

8

Вал горизонтальный

Заводской номер: 3308-71-1 Количество на модель: 1
3308-71-1
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: 3308-258 Количество на модель: 1
3308-258
1
10

Номер детали на чертеже:

10

Подшипник

Заводской номер: 3308-260 Количество на модель: 1
3308-260
1
11

Номер детали на чертеже:

11

Муфта

Заводской номер: 3308-235-2 Количество на модель: 1
3308-235-2
1
12

Номер детали на чертеже:

12

Кольцо уплотнительное

Заводской номер: 308-57-1 Количество на модель: 1
308-57-1
1
13

Номер детали на чертеже:

13

Гайка М14х1,5

Заводской номер: 351-61 Количество на модель: 1
351-61
1
14

Номер детали на чертеже:

14

Шайба 14Н65

Заводской номер: 353-28 Количество на модель: 1
353-28
1
15

Номер детали на чертеже:

15

Втулка шлицевая

Заводской номер: 3308-234-2 Количество на модель: 1
3308-234-2
1
16

Номер детали на чертеже:

16

Кольцо уплотнительное

Заводской номер: 3308-289 Количество на модель: 2
3308-289
2
17

Номер детали на чертеже:

17

Корпус уплотнения

Заводской номер: 3308-261 Количество на модель: 1
3308-261
1
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 3308-259А Количество на модель: 1
3308-259А
1
19

Номер детали на чертеже:

19

Манжета

Заводской номер: 411-96А Количество на модель: 1
411-96А
1
20

Номер детали на чертеже:

20

Корпус привода генератора

Заводской номер: 3308-07 Количество на модель: 1
3308-07
1
21

Номер детали на чертеже:

21

Гайка М6

Заводской номер: 351-06 Количество на модель: 18
351-06
18
22

Номер детали на чертеже:

22

Шайба стопорная 7

Заводской номер: 353-11 Количество на модель: 12
353-11
12
23

Номер детали на чертеже:

23

Турбинное колесо с валом

Заводской номер: 3308-27-2 Количество на модель: 1
3308-27-2
1
24

Номер детали на чертеже:

24

Кольцо

Заводской номер: 3308-263 Количество на модель: 1
3308-263
1
Механизм передачи ДЭТ-250М2 Механизм передачи ДЭТ-250М2
